Замена двигателей боковых щёток ionvac SmartClean V2
Двигатели часто используются в роботах-пылесосах и других устройствах. Двигатели боковых щёток в вашем ionvac SmartClean V2 приводят в движение вращающиеся боковые щётки и поддерживают оптимальную производительность. Если у вашего ionvac уменьшилась эффективность уборки, щётки работают непостоянно или появились необычные шумы, это может означать, что двигатели щёток нуждаются в чистке или замене.
Это руководство покажет, как заменить двигатели боковых щёток; оно требует больше времени и внимания к деталям, чем другие руководства по ionvac. Для выполнения вам понадобятся крестовая отвертка PH2 и монтажная лопатка (или другой инструмент для поддевания). Помните о бережном снятии и установке всех деталей.
Шаг 1
Внимание: перед началом выключите ionvac и поместите его на ровную поверхность.
Учтите, что в вашем ionvac много маленьких винтов, которые легко потерять. Лучше всего использовать магнитный коврик для инструментов, чтобы не потерять детали.
Поверните ionvac в нормальное положение так, чтобы передние вентиляционные отверстия фильтра были направлены вперёд, а кнопка питания была дальше всего от Вас.
Шаг 2
Используйте крестовую отвертку, чтобы удалить 8 винтов, указанных красным, удерживающих основание вместе.
Тем же инструментом снимите 8 винтов, указанных оранжевым, которые крепят ободья (рукояти бампера).
Снимите ободья с ionvac и отложите их в сторону.
Шаг 3
Поверните ionvac в нормальное положение и наклоните его под углом 45 градусов.
Используйте монтажную лопатку или инструмент для поддевания, чтобы просунуть острый конец через нижнюю щель (под датчиками).
Продолжайте поддевать внешний обод ionvac. Вы почувствуете, как верхняя оболочка (рамка или крышка) начинает ослабевать.
Внимание: не рвите верхнюю оболочку до тех пор, пока весь обод не ослабнет.
Шаг 4
Осторожно приподнимите и снимите верхнюю оболочку.
Шаг 5

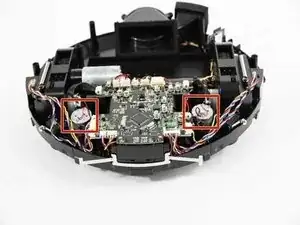

Найдите 2 двигателя боковых щёток, похожих на цилиндры, на нижней полке вашего ionvac.
Шаг 6

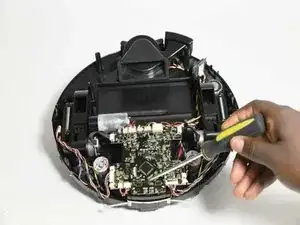

Удалите 3 винта, которые крепят двигатель к нижней полке.
Выньте двигатель из его посадочного места.
Шаг 7

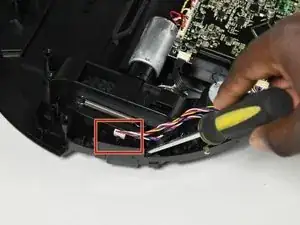

Аккуратно отсоедините разъём контактных зарядных контактов от кабеля двигателя.
Если проводка не отсоединяется, отсоедините её путём выпаивания, используя это руководство по «Как паять и выпаивать соединения».
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
