Замена левого приводного колеса Samsung POWERbot R7070

Выключите аварийный выключатель.

Снимите два открытых винта в верхней правой части устройства.

Поднимите крышку, чтобы открыть отсек аккумулятора.

Одной рукой защипните белый пластиковый разъём, где проводка аккумулятора подключается к POWERbot. Потяните вверх, чтобы отключить.

Поднимите аккумулятор с правой стороны, вытащите вверх из его отсека.

Открутите два серебристых винта длиной 1,5 см по левому и правому краю отсека аккумулятора.

Снимите два винта длиной 1,5 см над жёлтыми ползунковыми фиксаторами.

Снимите два винта длиной 1,2 см в отсеке щётки.

С умеренной силой разъедините серебристую верхнюю часть и чёрную нижнюю часть пылесоса.

Крышка отойдёт лишь на несколько сантиметров, так как обе половины соединены проводами.

Отключите белый и красный проводной разъём, прикреплённый к верхней половине основания пылесоса, сожмите разъём и потяните вверх.

Отсоедините широкий разъём платы с левой стороны, сжав и нажав вниз на правую и левую стороны зажима, вытянув разъём наружу.

Вынимайте разъём за левую и правую сторону белого зажима, а не за провода.

Снимите четыре винта длиной 1,2 см.

Снимите один винт длиной 0,8 см.

Снимите два винта длиной 1,5 см в моторном отделении.

Поднимите мотор, схватив корпус мотора и потянув вверх.

После снятия винтов из моторного отделения верхняя часть моторного отсека может распахнуться.

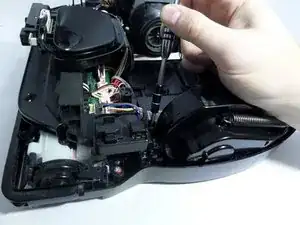

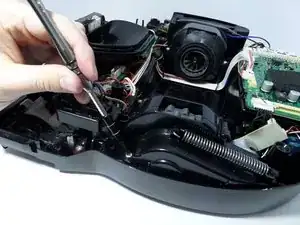

Открутите два винта, фиксирующие левые и правые концы корпуса колеса к основанию пылесоса.

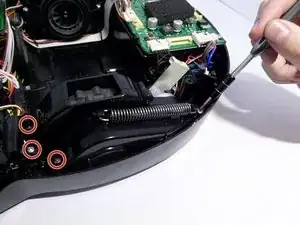

Открутите винты, крепящие чёрную пластиковую деталь слева от корпуса колеса.

Эта деталь не является частью корпуса колеса, но её нужно отвести в сторону, чтобы вынуть колесо.

Поднимите корпус колеса из основания пылесоса.

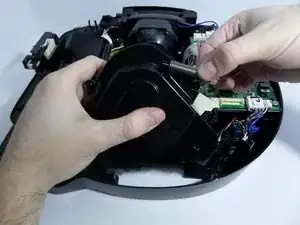

Установите колесо так, чтобы пружина была полностью втянута.

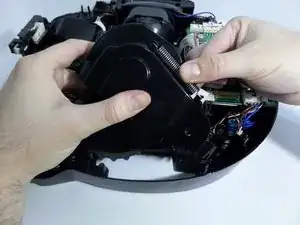

Отцепите один край пружины, осторожно потянув пружину в сторону крючка.

После отцепления пружины извлеките её из корпуса колеса.

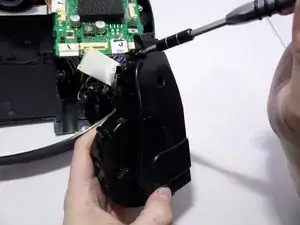

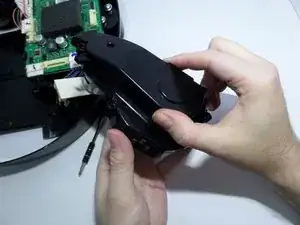

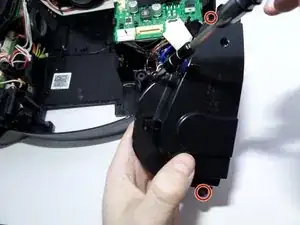

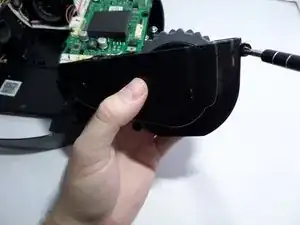

Снимите винты, скрепляющие две половины корпуса колеса вместе.

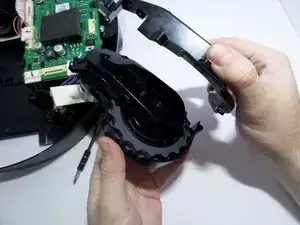

Откройте корпус колеса.

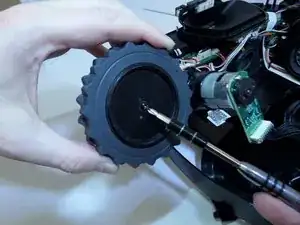

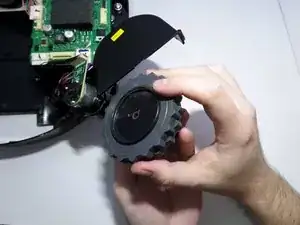

Открутите чёрный винт длиной 1 см, фиксирующий центр колеса к оставшейся половине корпуса колеса.

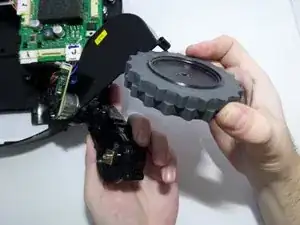

Снимите колесо.
