Замена колеса ZCWA BR151
Если требуется установить или заменить колеса в пылесосе ZCWA BR151, получите доступ к колесам снизу устройства, следуя этому руководству. В аккумуляционных отсеках колес может накапливаться пыль или посторонние предметы, вызывающие возможную блокировку. Полная замена может быть не нужна. Колеса относительно доступны, но для полного доступа потребуется снять несколько деталей. Сложных операций не предвидится, однако учтите, что потребуется следить за несколькими деталями. Будьте осторожны при разделении верхней и нижней частей устройства — они соединены проводкой. Перед началом работы выключите устройство и слейте воду из резервуара.
Шаг 1
Выключите устройство.
Шаг 2
Снимите резервуар для воды, сдвинув защёлку вниз пальцем и взявшись за нижнюю часть резервуара.
Вытащите его.
Шаг 3
Переверните устройство, чтобы получить доступ к нижней панели.

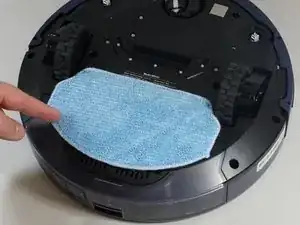

Снимите тканевое покрытие швабры, оттянув его от липучки на пластиковом креплении швабры.
Снимите пластиковое крепление швабры, поддев его пальцами и поднимая вверх.
Шаг 4

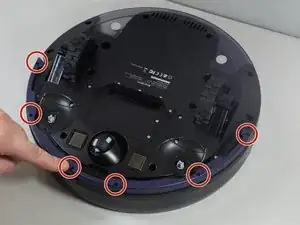

Отвинтите шесть винтов 6 мм на бамперных накладках крестовой отверткой Phillips #0.
Снимите бамперные накладки, подняв их.
Шаг 5

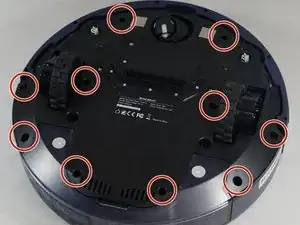

Используя крестовую отвертку Phillips #1, открутите десять винтов 10 мм на нижней пластине.
Шаг 6

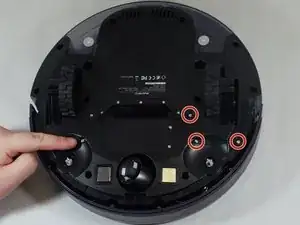

С помощью крестовой отвертки Phillips #1 выкрутите три винта 8 мм на пластине колеса.
Шаг 7

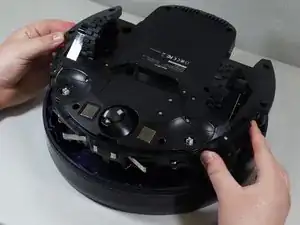

Осторожно приподнимите нижнюю панель над верхней.
Верхняя и нижняя панели соединены проводами. Они не отсоединятся полностью на этом этапе.
Аккуратно положите нижнюю часть устройства на рабочую поверхность колесами вниз, обнажив внутренности устройства.
Шаг 8

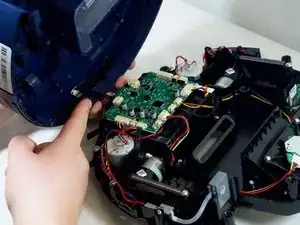

Хотя необязательно, рекомендуется разделить верхнюю и нижнюю панели для удобного доступа к колёсам.
Защёлкните скобу проводов на верхней панели, сжав её и оттянув скобу в сторону.
Оттяните кабель от разъёма в том же направлении, в котором идут отдельные провода.
Тяните равномерно за всю ширину кабеля, чтобы отдельные провода не были чрезмерно натянуты.
Шаг 9

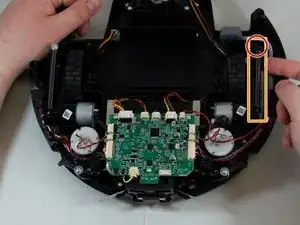

Используя крестовую отвертку Phillips #1, выкрутите один винт, крепящий пружину.

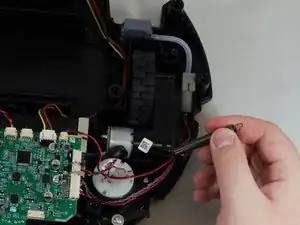

После выкручивания пружины медленно потяните её к себе, затем влево от крепления пружины, чтобы освободить пружину.
Шаг 10

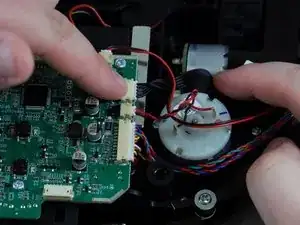

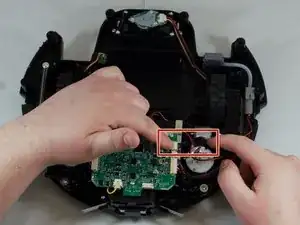

Двигатель колеса по-прежнему подключён к плате устройства. Найдите проводку колеса и порт-разъём на плате.
Сожмите серебристые скобы и оттяните кожух провода от платы.
Тяните равномерно за всю ширину кабеля, чтобы отдельные провода не были чрезмерно натянуты.
Снимите колесо с пылесоса.
Повторите шаги 6–10 для замены колеса с другой стороны.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
