Разборка Samsung NaviBot SR8855
Как легко разобрать ваш пылесос NaviBot, чтобы время от времени очищать его или заменить дефектную деталь (в моем случае, переключатель присутствия мешка: ошибка C08, стоимость 3 евро).
Шаг 1

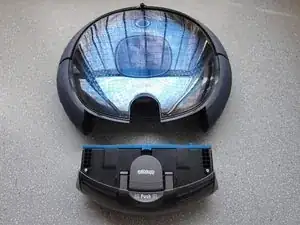

Удалите корзину для пыли.
Шаг 2

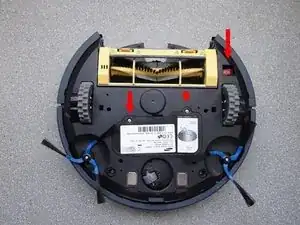

Переместите переключатель в положение "0".
Открутите крышку батареи.
Шаг 3

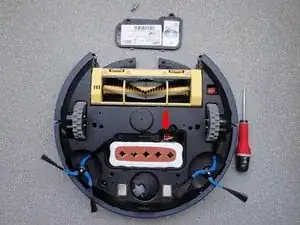

Отключите батарею и извлеките ее.
Шаг 4
Удалите 2 винта и 2 пластиковые детали.
Шаг 5

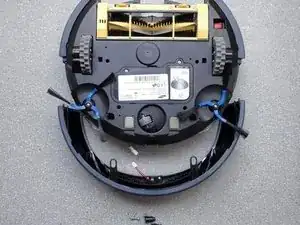

Снимите переднюю решетку.
Отключите разъем.
Шаг 6
Удалите решетки с каждой стороны.
Шаг 7

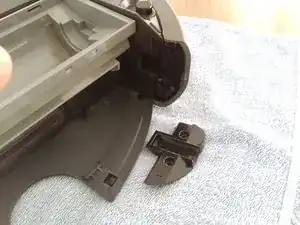

Удалите 2 винта и крышку с каждой стороны.
Шаг 8

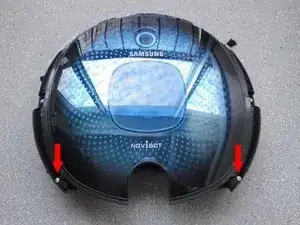

Удалите 2 винта.
Шаг 9

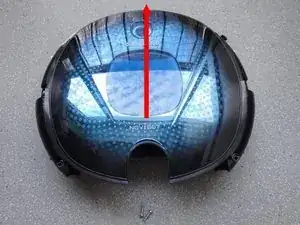

Передвигайте верхнюю часть вверх (будьте осторожны с 4 зажимами).
Шаг 10

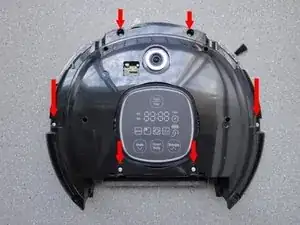

Удалите 6 винтов.
Шаг 11
Снимите верхнюю крышку, и вот он - ваш NaviBot разобран!
Заключение
Для повторной сборки вашего устройства следуйте этим инструкциям в обратном порядке.
