Разборка Samsung NaviBot SR8981 (VCR8981L3B-XEG)

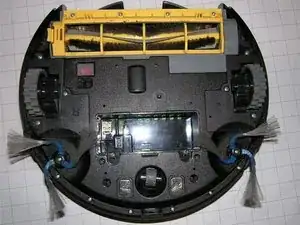

Сначала извлеките контейнер для пыли из SR8981.

Открутите крышку отсека аккумулятора в отмеченных зелёным точках и откройте крышку.

Синяя стрелка указывает соединение между аккумулятором и корпусом. После разъединения аккумулятор можно вынуть из устройства.

Примечание: оранжевая стрелка указывает на USB-интерфейс, который, вероятно, служит для изменения или обновления прошивки.

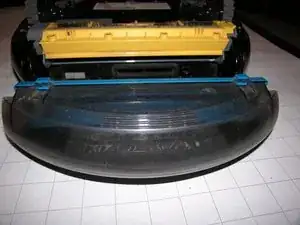

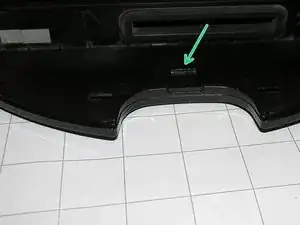

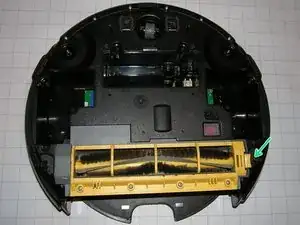

Откройте и снимите крышку щетки с фиксирующего зажима (зелёная стрелка).

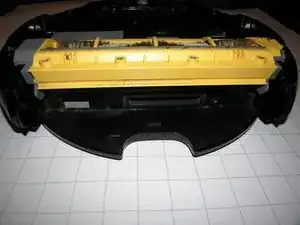

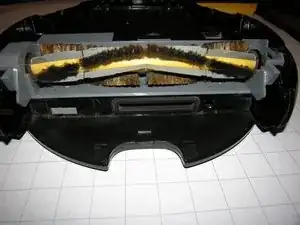

Щётку можно легко приподнять с посадочного места справа и затем вынуть вправо.

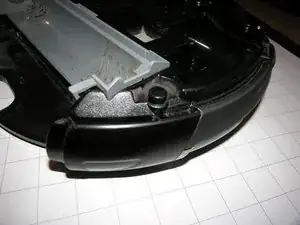

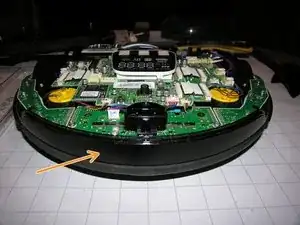

На первом снимке показан вид сбоку.

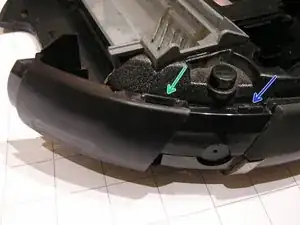

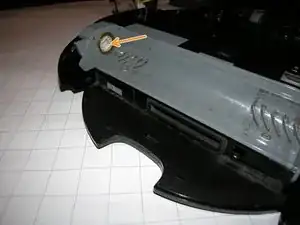

На втором снимке: пластиковую защёлку (зелёная стрелка) боковой панели необходимо аккуратно поддеть над пластиковым выступом (синяя стрелка). После этого боковую часть можно оттянуть назад.

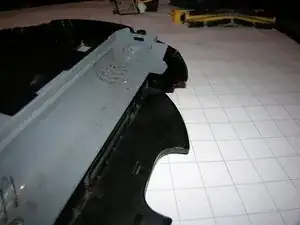

На третьем снимке: боковая панель оттянута назад, теперь пластиковая защёлка (зелёная стрелка) и пластиковый выступ (синяя стрелка) хорошо видны.

Ослабьте винты слева (первое фото) и справа.

На втором снимке: осторожно приподнимите пластиковый зацеп и снимите крышку.

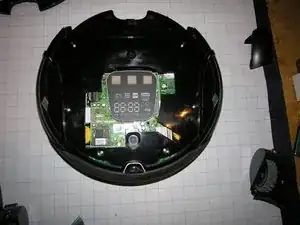

На третьем снимке: NaviBot без крышки корпуса

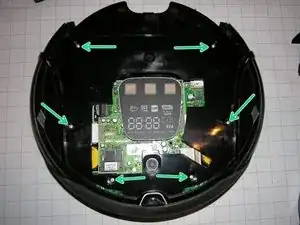

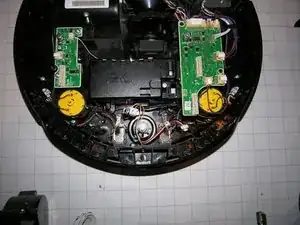

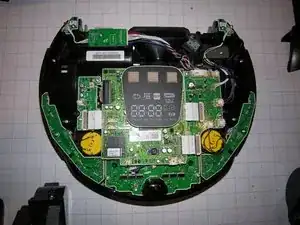

Удалите отмеченные винты (зелёные стрелки) и снимите промежуточный уровень.

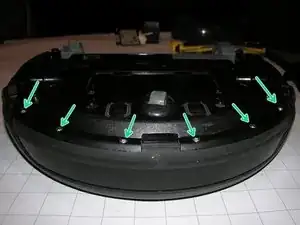

Чтобы разобрать переднюю крышку датчиков, необходимо снять шесть винтов внизу (второе фото).

Снимите винты в местах, отмеченных зелёными стрелками.

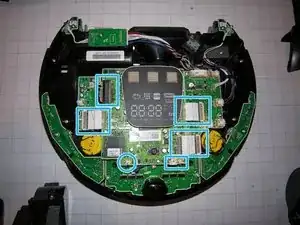

Примечание: как видно по оранжевой маркировке, я пронумеровал разъёмы, которые по расположению сами по себе не объясняют назначение. Это упрощает их повторное подключение позже.

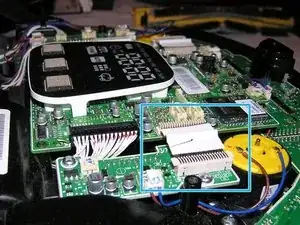

Отсоедините штекерные соединения (рис. 2). Внимание: особенно жёсткие плоские кабельные соединения (рис. 3) немного трудно открыть и при неправильных действиях могут быть повреждены.

После отворачивания четырёх передних винтов можно также снять трёхсекционную плату передних датчиков.
