Замена щёточного мотора Kärcher RC3000. замена

Снимите обе батареи.

Инструменты: широкая плоская отвёртка или лучше Torx 20.

Снимите защитную резиновую накладку и крышку.

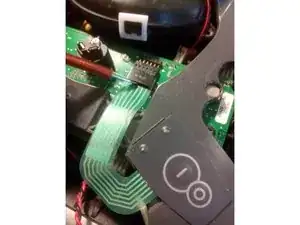

Отключите выключатель питания.

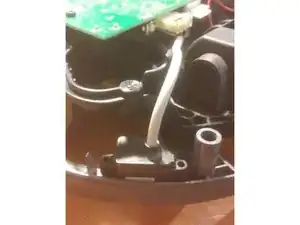

Отключите разъём для контактных клемм зарядки.

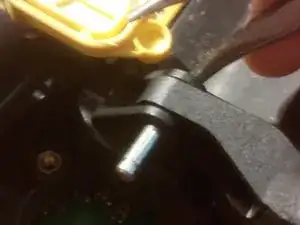

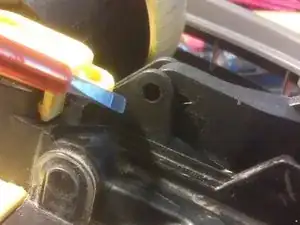

Снимите штифты. Внимание, риск травмы для неопытных.

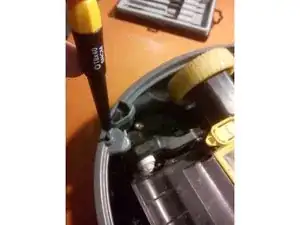

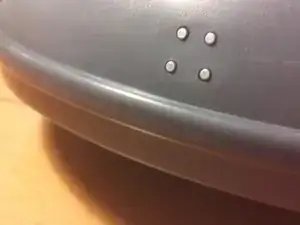

Отсоедините верхнюю внешнюю крышку (пока не снимать!). Для этого ослабьте 4 винта. Плоской отвёрткой или Torx 8.

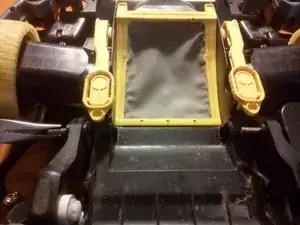

Переверните устройство. Держите обе рамки. Будьте осторожны, винты могут выпасть. Осталось 4?

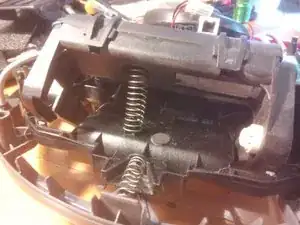

Теперь аккуратно снимите верхнюю крышку, не надавливая на нижнюю часть. Тогда пружины останутся на месте!

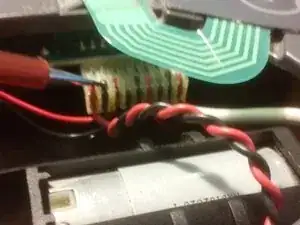

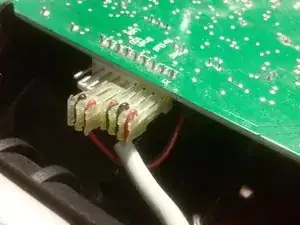

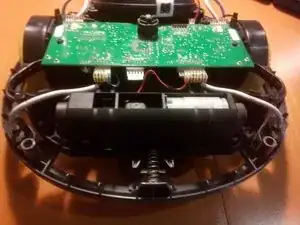

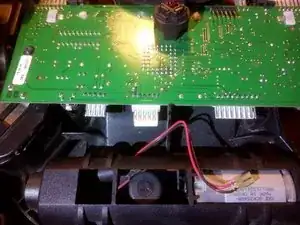

Отключите разъём мотора щётки.

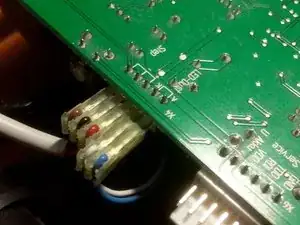

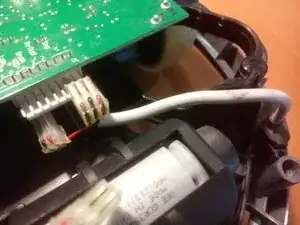

...и остальные разъёмы на плате также.

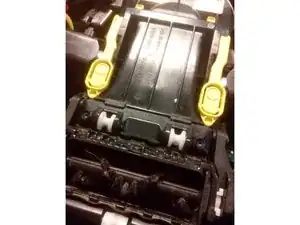

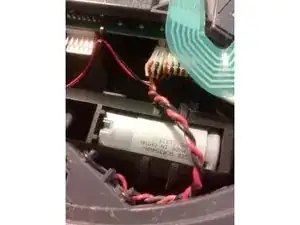

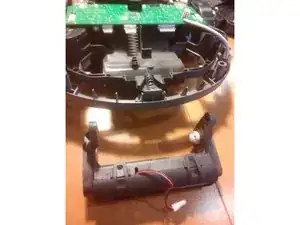

Снимите щёточный мотор.

Поздравляем, большая вечеринка

Установите новый щёточный мотор.

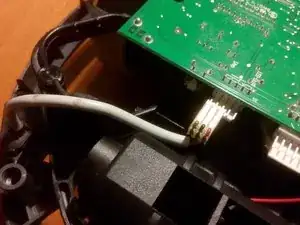

Подключите разъёмы.

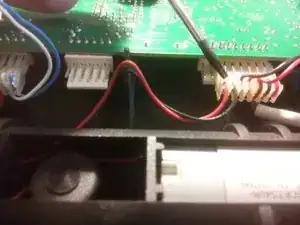

...подсоедините оставшиеся разъёмы.

Проверьте правильность установки датчиков.

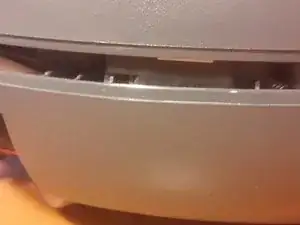

Наденьте верхнюю крышку. Убедитесь, что крышка монтируется без применения силы!

Переверните устройство. Хорошо сожмите обе части рамки вместе.

Датчики плотно сидят в рамке?

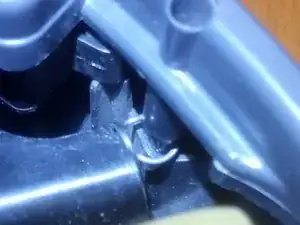

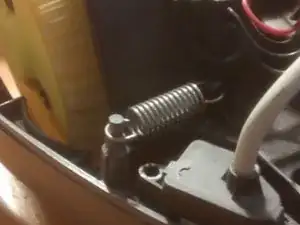

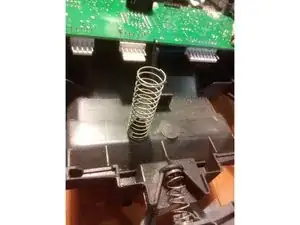

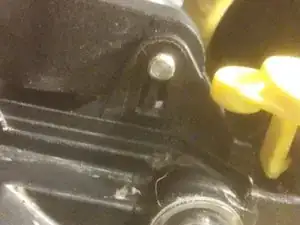

Штифты, которые должны удерживать пружину, должны войти в противоположную часть рамки.

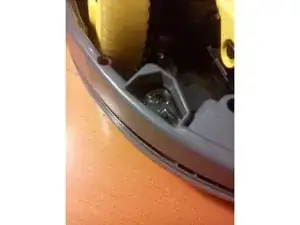

Только затем можно закрепить рамку винтами с этой стороны.

То же самое с другой стороны.

Также установите оставшиеся два винта. При затяжке убедитесь, что рамки расположены равномерно.

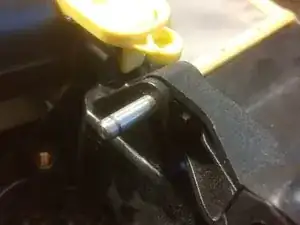

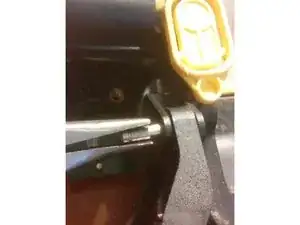

Вставьте штифты для щётки с правильной стороны.

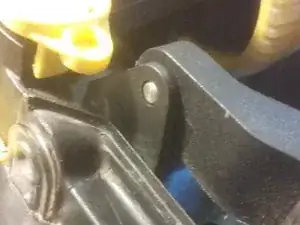

Вдавите штифты до упора.

Установите щётку

прикрепите крышку

переверните устройство

Подключите разъём контактных клемм зарядки

Подключите разъём выключателя питания..

Установите жёлтую крышку

Установите бампер

Установите батареи

Проверка
