Замена вакуумного двигателя Ecovacs DEEBOT D35
Если ваш робот-пылесос Ecovacs DEEBOT D35 перестал собирать мусор, который ранее легко засасывал, воспользуйтесь этим руководством, чтобы заменить вакуумный двигатель.
Двигатель является основным компонентом, создающим всасывание в пылесосах. Неисправный двигатель не создаёт разрежение и не может собрать мусор.
Перед началом ознакомьтесь с инструкцией: очистите пылесборник от пыли и включите пылесос, чтобы убедиться, что проблема не в переполненности бака.
Чтобы собрать устройство, установите новую деталь, выполнив все шаги в обратном порядке.
Шаг 1

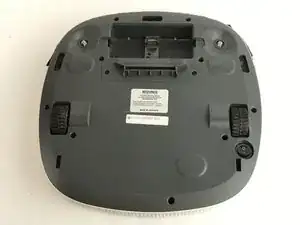

Положите Deebot экраном вниз, чтобы получить доступ к отсеку аккумулятора. Извлеките аккумулятор.
Шаг 2

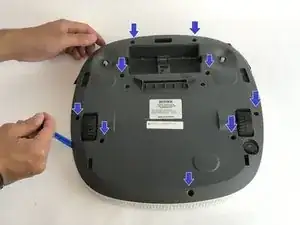

Найдите 9 винтов, крепящих заднюю крышку. Извлеките их с помощью отвёртки Phillips PH2. Винты имеют следующие размеры:
7 винтов длиной 14 мм
2 винта длиной 10 мм
Шаг 3

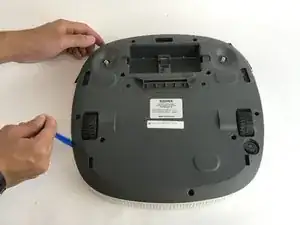

Используйте лопатку или пластиковое приспособление для вскрытия, чтобы отделить заднюю часть корпуса Deebot.
Шаг 4

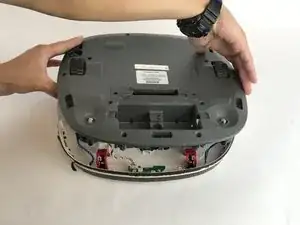

Осторожно снимите заднюю крышку с корпуса Deebot, чтобы получить доступ к внутренним жгутам проводов.
Шаг 5

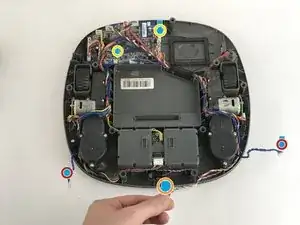

Перед полным снятием задней крышки необходимо отключить 5 жгутов проводов.
Два синих жгута находятся спереди слева и справа (рядом с сенсором). Они обозначены красными кружками.
Многоцветный жгут расположен в центре спереди. Он обозначен оранжевым кружком.
Два чёрно-красных жгута подключены к материнской плате. Они обозначены жёлтыми кружками.
Шаг 6

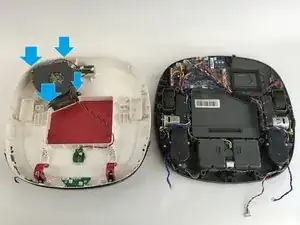

Найдите 4 винта на вакуумном двигателе.
Шаг 7
Открутите винты корпуса вакуумного двигателя с помощью отвёртки Phillips PH2. Винты имеют следующие размеры:
4 винта длиной 10 мм
Шаг 8

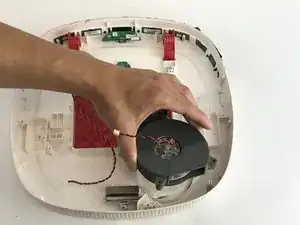

Извлеките корпус вакуумного двигателя
Заключение
Чтобы собрать устройство, выполните все шаги в обратном порядке.
Перевод руководства с ifixit.com
