Замена термовыключателей в кофеварке Mr. Coffee 5-Cup Mini Brew
Наше руководство помогает заменить термовыключатели в кофеварке Mr. Coffee 5-Cup Mini Brew (модель: BVMC-PC05BL2-NP-001). Причинами неработоспособности устройства могут быть износ и деградация со временем, особенно если прибор старый. Когда что-то ломается, термовыключатели, вероятно, сработают. После проведения необходимого ремонта термовыключатель нужно заменить.
Термовыключатели — одноразовые устройства, которые нельзя сбросить, поэтому для восстановления работы кофеварки их необходимо заменить. Термовыключатели предотвращают перегрев прибора и появление риска возгорания. Чтобы проверить исправность термовыключателей, можно использовать мультиметр в местах их крепления к прибору, в точке соединения термовыключателей между собой и в другом месте крепления на другой стороне, чтобы проверить прохождение тока.
Шаг 1
Снимите кофейник.

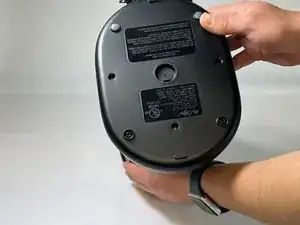

Переверните кофеварку Mr. Coffee так, чтобы основание было наверху.
Шаг 2

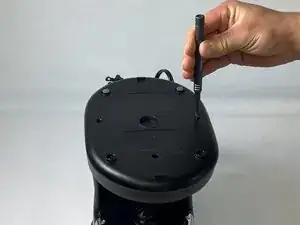

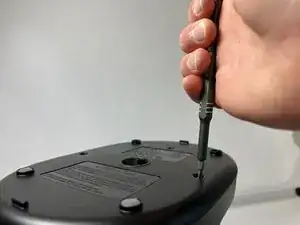

Используйте отвертку Y1 Tri-point, чтобы выкрутить три винта 1,5 см из оснóвной панели.
Шаг 3

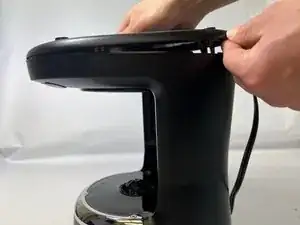

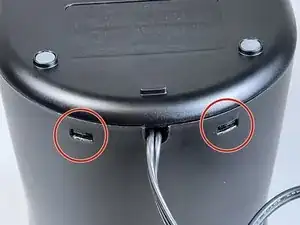

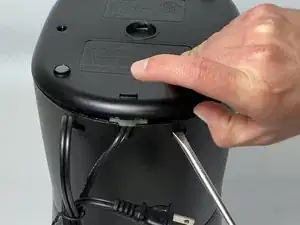

Используйте плоскую отвертку, чтобы отщелкнуть два защёлкивающихся зажима с задней части оснóвной панели.
Отщелкните передние защёлки и снимите оснóвную панель.
Шаг 4

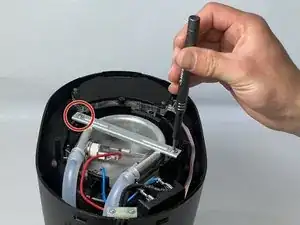

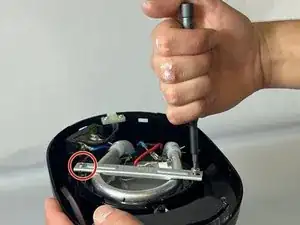

Используйте крестовую отвертку, чтобы выкрутить два винта 1,5 см на металлическом кронштейне.
Шаг 5

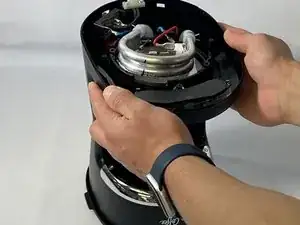

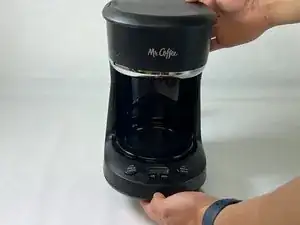

Поверните кофеварку Mr. Coffee так, чтобы передняя часть была обращена к вам.
Шаг 6

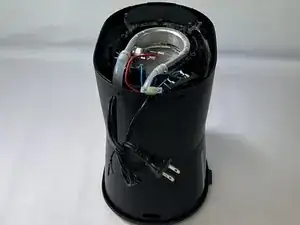

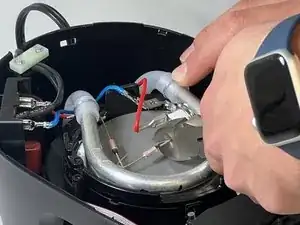

Найдите два термовыключателя.
Термовыключатели закреплены на двух разных креплениях и соединены между собой.
Шаг 7

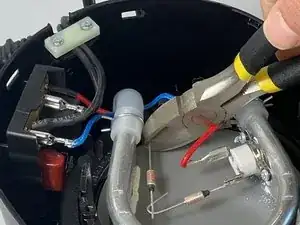

Перережьте каждую клемму термовыключателя у места его соединения с креплением кусачками.
Утилизируйте термовыключатели.
Шаг 8
Не прикасайтесь к горячему паяльнику. Работайте в хорошо проветриваемом помещении.

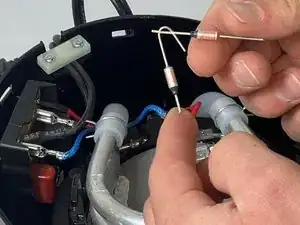

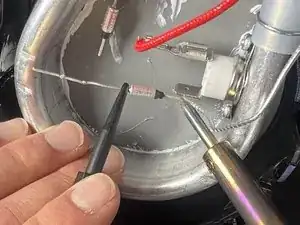

Держите хвостовую часть нового термовыключателя пинцетом в точке контакта от предыдущего выключателя.
Избегайте контакта с паяльником и другими внутренними компонентами.
Нагрейте припой паяльником в точке контакта до расплавления, чтобы припой образовал шарик на хвосте термовыключателя.
Держите головку нового термовыключателя пинцетом в точке контакта от удалённого выключателя.
Нагрейте припой паяльником в точке контакта до расплавления, чтобы припой образовал шарик на головке термовыключателя.

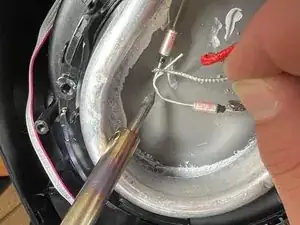

Держа вместе оголённые провода термовыключателей, расплавьте припой паяльником до образования спаянного соединения между двумя проводами.
Шаг 9

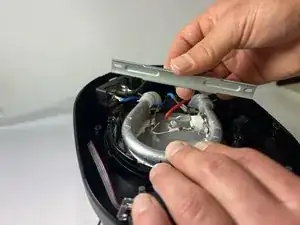

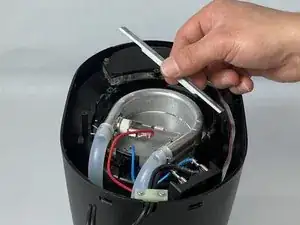

Верните опорную балку на оригинальное место.

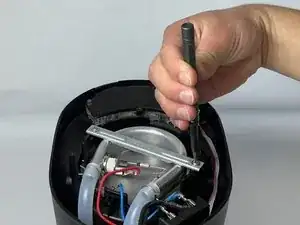

Используйте крестовую отвертку #1, чтобы закрутить винты 1,5 см на металлическом кронштейне.
Винты можно различить по типу головки. Два крестовых винта предназначены для внутренней металлической опорной балки. Три винта с трёхлучевой головкой служат для крепления оснóвной панели снаружи.
Шаг 10

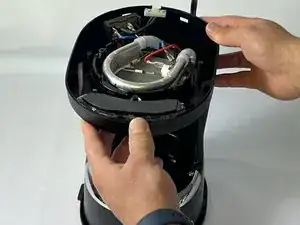

Защёлкните оснóвную панель на место, сначала защёлкнув передние клипсы, затем задние клипсы (у шнура).
Шаг 11
Используйте отвертку Y1 Tri-point, чтобы закрутить три винта 1,5 см на оснóвной панели.
Перевод руководства с ifixit.com
