Венчик коммерческий, 8 кварт, с подъемом чаши — Замена кронштейна регулировки рычага подъёма чаши
Хотя это и случается редко, из-за того, что данный элемент — единственная пластиковая деталь в механизме подъёма чаши, внутренний кронштейн регулировки может выйти из строя. Это может привести к тому, что рычаг подъёма чаши перестанет работать или чаша не будет подниматься и фиксироваться в правильном положении. В этом руководстве пошагово описывается замена неисправной детали.
ПРИМЕЧАНИЕ: Этот компонент не отвечает за установку окончательной/зафиксированной высоты чаши. За это отвечает кулачок регулировки рычага подъёма чаши. Если чаша поднимается слишком высоко или чуть-чуть слишком низко, замените именно эту деталь.
Шаг 1
Прежде чем начинать любой ремонт или разборку миксера, убедитесь, что он полностью отключён от электросети.
Если миксер используется в коммерческих условиях, можно использовать бирку блокировки (LOTO) через отверстие на одном из штырей штепсельной вилки, чтобы предотвратить случайное включение.
Блок управления скоростью и двигателем содержит конденсаторы, которые могут длительное время сохранять заряд. Эти конденсаторы представляют серьёзную опасность поражения электрическим током, вплоть до смертельного исхода.
Шаг 2

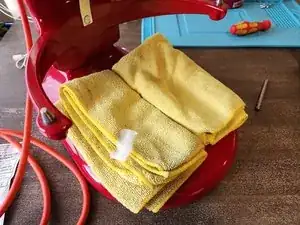

Поместите несколько кухонных полотенец или других мягких материалов на основание, чтобы защитить его от возможных повреждений при ударах.

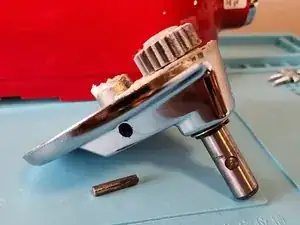

Отсоедините планетарную шестерню от вала привода двигателя, удалив фиксирующий штифт (обведён жёлтым). Это можно сделать с помощью молотка и штифтового выколотка или отвёртки Torx T15. Просто забейте выколотку или отвёртку в штифт, пока он не выйдет с другой стороны.
Если узел планетарной передачи не выпадает сам, возможно, потребуется потянуть его вниз резко и сильно, чтобы снять.
Шаг 3

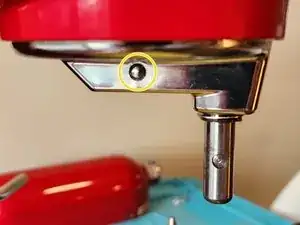

Используя отвёртку с крестообразной насадкой №2, удалите винт, удерживающий декоративную накладку.
Снимите декоративную накладку.
Шаг 4

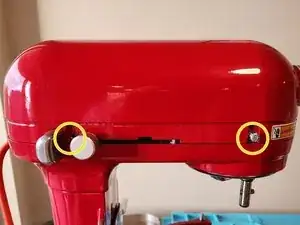

Используя отвёртку с крестообразной насадкой №2, удалите четыре винта (обведены жёлтым, по два с каждой стороны).
Снимите корпус двигателя, потянув его строго вверх.
В зависимости от поколения двигателя, цвет корпуса может отличаться от изображённого на фото (например, у более старых моделей он полностью серебристый).
Шаг 5

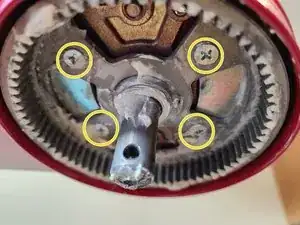

Используя отвёртку с крестообразной насадкой №2, удалите четыре винта (обведены жёлтым).

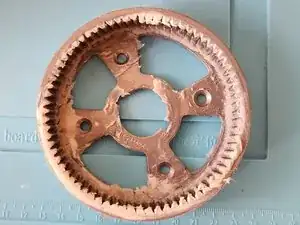

Когда будете удалять последний винт, обязательно поддержите узел планетарной передачи рукой снизу, так как он тяжёлый и сразу выпадет.
Шаг 6

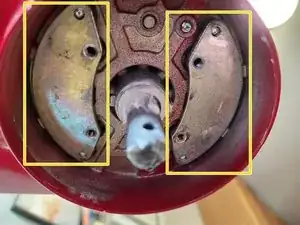

Существует два кронштейна крепления двигателя: один спереди, один сзади (показан на первом изображении).
Каждый кронштейн прикреплён к двигателю двумя винтами (по одному с каждой стороны).
Используя отвёртку с крестообразной насадкой №2, удалите четыре винта (обведены жёлтым на втором и третьем изображениях), которые крепят оба кронштейна.
Осторожно: при удалении второго винта поддерживайте кронштейн рукой снизу, иначе он упадёт и может повредить отделку.
Шаг 7

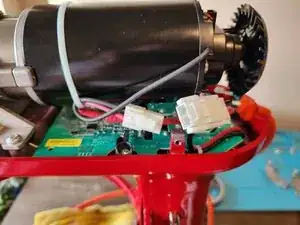

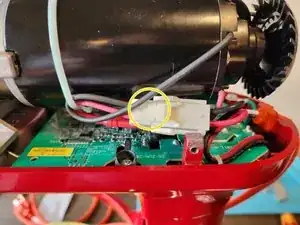

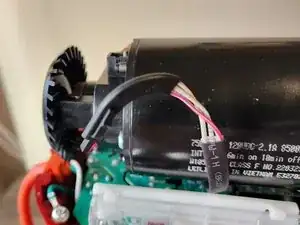

Отсоедините кабель питания двигателя, нажав на язычок фиксатора (обведён жёлтым) и одновременно потянув разъём в разные стороны.
Не пытайтесь снимать датчик Холла — провод, идущий назад к вентилятору, — его намного легче демонтировать на более позднем этапе.
Шаг 8

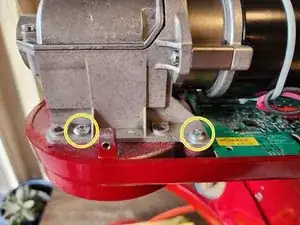

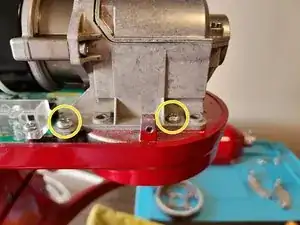

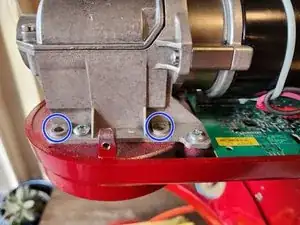

Используя отвёртку с крестообразной насадкой №2, удалите четыре винта (показаны жёлтым, по два с каждой стороны), которые прикрепляют приводной механизм/двигатель к корпусу миксера.
Осторожно: поддерживайте двигатель, так как он больше не прикреплён к корпусу миксера и может повредить расположенную снизу печатную плату.
Шаг 9

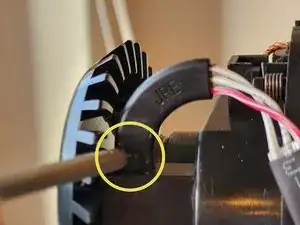

Выньте датчик Холла из его посадочного места, нажав на язычок, показанный на первом изображении, и выскользив его наружу.

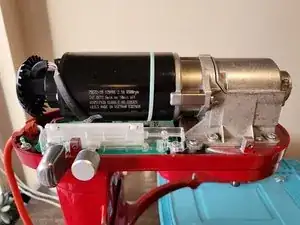

Теперь, когда приводной механизм/двигатель полностью отключён от миксера, снимите его и отложите в сторону.
Осторожно обращайтесь с приводным механизмом/двигателем, особенно с пластиковым вентилятором сзади, так как повреждение любой части двигателя или привода (включая вентилятор) потребует замены всего узла.
Шаг 10

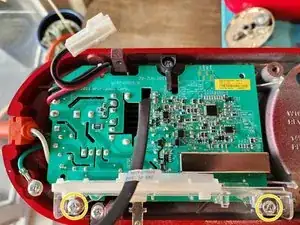

Используя отвёртку с крестообразной насадкой №2, удалите два винта (обведены жёлтым на первом изображении), которые крепят плату управления скоростью/двигателем.

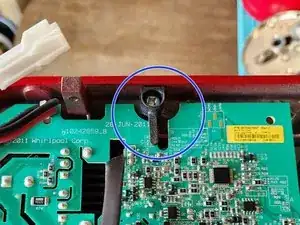

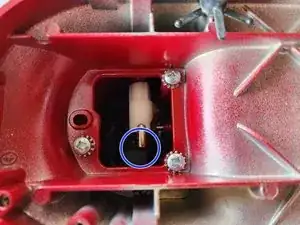

Сдвиньте плату немного в сторону, чтобы чёрная опора вверху платы (обведена синим на втором изображении) прошла через выемку, или снимите опору с помощью отвёртки с крестообразной насадкой №2.

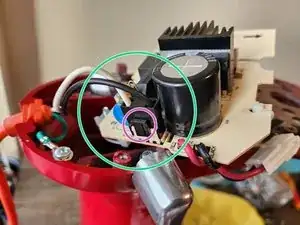

Переверните плату, чтобы получить доступ к разъёму питания (обведён зелёным на третьем изображении).
Отсоедините разъём питания, нажав на язычок по краю разъёма (обведён фиолетовым на третьем изображении) и потянув вверх.
Теперь плату управления скоростью/двигателем можно снять и отложить в сторону.
Шаг 11

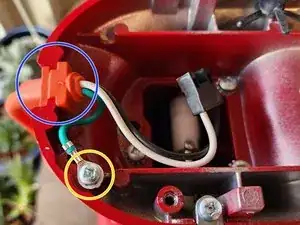

Используя отвёртку с крестообразной насадкой №2, удалите винт (обведён жёлтым), который крепит провод заземления к корпусу миксера.
Извлеките кабель питания, потянув вверх за разделку провода в месте его входа в миксер (обведено синим).
Шаг 12

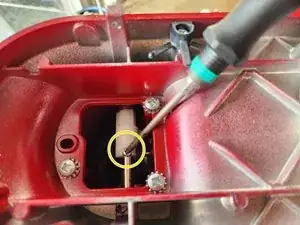

Открутите маленький винт, крепящий скобу регулировки рычага подъёма чаши к ручке, с помощью отвёртки Phillips №1.
Выдвиньте ручку из корпуса миксера, как показано на втором изображении. Продолжайте выдвигать ручку, пока скоба регулировки рычага подъёма чаши не освободится.

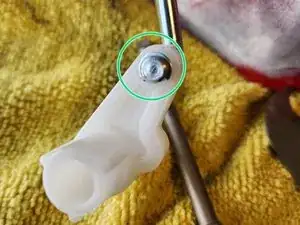

Плоскогубцами снимите стопорное кольцо, удерживающее скобу регулировки рычага подъёма чаши на штоке подъёма чаши (выделено зелёным кругом). Затем снимите скобу регулировки рычага подъёма чаши, сдвинув её со штока подъёма чаши (двигайте в сторону ручки).
Чтобы лучше показать стопорное кольцо, на третьем изображении скоба регулировки рычага подъёма чаши и шток подъёма чаши извлечены из миксера. Однако для снятия стопорного кольца их не обязательно извлекать из миксера.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Если у вас возникают трудности с доступом к отверстию для винта скобы регулировки рычага подъёма чаши, установите ручку на место и поворачивайте её, пока отверстие для винта не совместится с выемкой в скобе регулировки рычага подъёма чаши.
Перевод руководства с ifixit.com
