Коммерческий планетарный миксер с чашей 8 кварт — Замена силовой передачи/двигателя

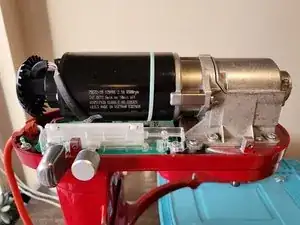

Сборка силовой передачи состоит из двигателя, коробки передач и передающих шестерён. В отличие от предыдущих поколений миксеров KitchenAid с асинхронным двигателем и подъёмом чаши, где эти элементы были разделены на отдельные детали, в этой модели это единый узел и он должен заменяться целиком.
Примечание: В зависимости от поколения вашего двигателя его цвет может отличаться от изображения (например, старые модели были полностью серебристые). Перед продолжением убедитесь в соответствии номера детали двигателя.
Шаг 1
Перед началом КАКОЙ-ЛИБО разборки/ремонта миксера убедитесь, что он полностью отключён от электросети.
Если этот миксер используется в коммерческой среде, на отверстие одного из контактов сетевой вилки можно повесить бирку LOTO, чтобы предотвратить случайное включение.
Сборка управления скоростью/двигателем содержит конденсаторы, которые могут сохранять заряд неопределённо долго. Эти конденсаторы представляют серьёзную и потенциально смертельную опасность поражения электрическим током.
Шаг 2

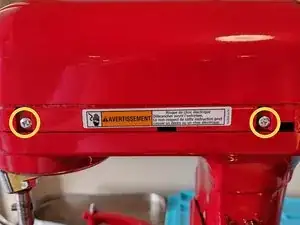

Используя крестовую отвертку #2, удалите винт, который удерживает декоративную полосу.
Снимите декоративную полосу.
Шаг 3

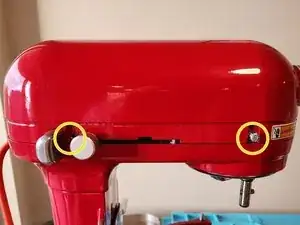

Снимите четыре винта (обведены жёлтым, по два с каждой стороны) крестовой отверткой #2.
Поднимите кожух мотора прямо вверх и снимите его.
Шаг 4
Положите несколько кухонных полотенец или другой мягкий материал на основание, чтобы защитить его от возможных ударов.

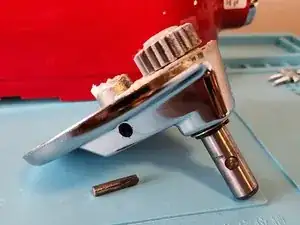

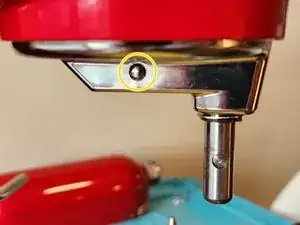

Отключите планетарный механизм от приводного вала двигателя, вынув фиксирующий штифт (обведён жёлтым). Для этого можно использовать молоток и либо кернер, либо отвертку Torx T15. Просто забейте кернер/отвертку по штифту, пока он не выйдет с другой стороны.
Если планетарный механизм не выпадет сам, возможно, потребуется крепко потянуть его строго вниз, чтобы снять.
Шаг 5

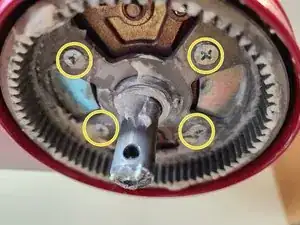

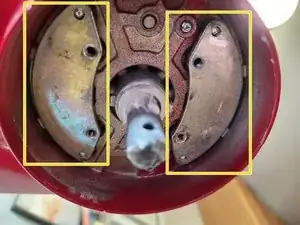

Используя крестовую отвертку #2, снимите четыре винта (обведены жёлтым).
При удалении последнего винта обязательно подставьте руку под планетарную шестерню — она тяжёлая и выпадет сразу.
Шаг 6
Существуют два опорных кронштейна двигателя: передний и задний (показаны на первом изображении).
Каждый кронштейн прикреплён к двигателю двумя винтами (по одному с каждой стороны).

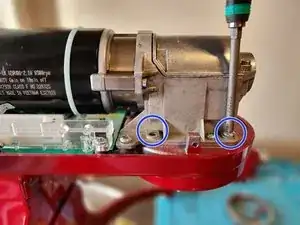

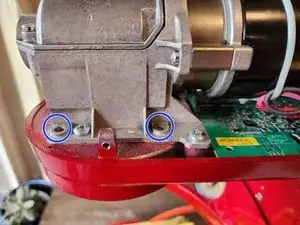

Крестовой отверткой #2 отверните четыре винта (обведены синим на втором и третьем изображениях), крепящие два опорных кронштейна.
При снятии второго винта подставьте руку под опорный кронштейн, так как они выпадут и могут повредить покрытие.
Шаг 7

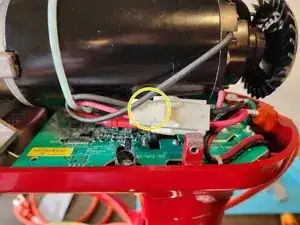

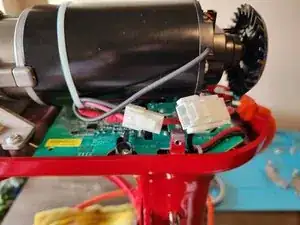

Отсоедините кабель питания двигателя, нажав на фиксатор (обведён жёлтым) и разъединяя разъём.
Не пытайтесь снимать датчик Холла — провод, который крепится возле вентилятора; его гораздо легче снять на более позднем шаге.
Шаг 8

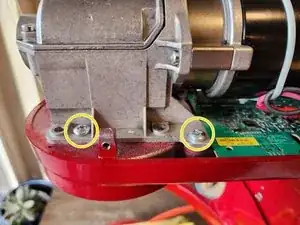

Крестовой отверткой #2 снимите четыре винта (указаны жёлтым, по два с каждой стороны), крепящие силовую передачу/двигатель к корпусу миксера.
Поддерживайте двигатель при снятии, так как он больше не закреплён на корпусе и может повредить плату под ним.
Шаг 9

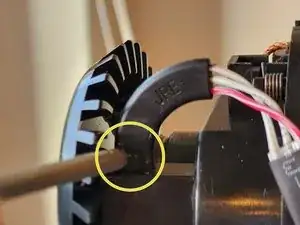

Снимите датчик Холла с его крепления, нажав на язычок, показанный на первом изображении, и сдвинув датчик в сторону.
Теперь, когда силовая передача/двигатель полностью отключены от миксера, снимите их и отложите в сторону.
Начинайте сборку в обратном порядке с новым блоком силовой передачи/двигателя.
Заключение
Для повторной сборки устройства выполните эти инструкции в порядке, обратном разборке.
Перевод руководства с ifixit.com
