Замена резинок крепления мотора Kenwood Chef A701A

Бытовая техника

В данном руководстве описывается ремонт в случае, если мотор стал расшататься и/или отсоединиться от корпуса машины после многих лет использования, что, по всей видимости, является конструктивным недостатком. При этом недостатке вы можете заметить, что поворотный выключатель слегка движется вверх и вниз и может заклинивать, или соединение с сетью может обрываться, и устройство полностью перестанет работать.

Данная проблема вызвана выходом из строя резинок на опорном фланце. Стоимость замены составляет около £15 на ebay.

Шаг 1

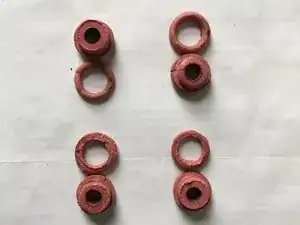

Если большой поворотный выключатель перемещается вверх и вниз, это, скорее всего, означает, что мотор отсоединился, так как резинки пришли в негодность, как показано на первой картинке. Части нерабочих резинок могли упасть в электронику управления и быть видимыми, если перевернуть устройство. Новые запчасти можно заказать на ebay за около £15.

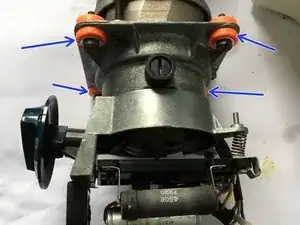

Цель состоит в том, чтобы вставить новые резинки в опорный фланец мотора, как показано синими стрелками на втором изображении.

Не пытайтесь использовать простую металлическую шайбу для повторного крепления мотора на месте, поскольку любая неисправность мотора может привести к возникновению напряжения на корпусе миксера, который не заземлен.

Шаг 2

Чтобы снять мотор, удалите приводной ремень, как показано в других материалах на этом сайте (поиск 'a701a gearbox' и следуйте шагам 1-5).

Переверните устройство и снимите электрический кабель, открутив четыре винта с красными стрелками (и два дополнительных, когда крышка снята). Учтите, что клеммы обозначены L для фазы (красный или коричневый провод) и N для нейтрали (синий или черный провод), чтобы их можно было правильно собрать.

Открутите четыре маленьких винта в каждом углу черной пластиковой крышки (один обозначен синей стрелкой).

Шаг 3

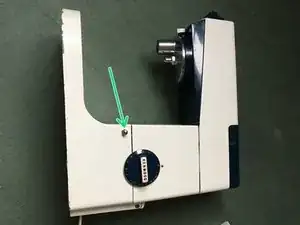

Осторожно откройте запорное устройство с пружинным механизмом, нажав кнопку (по зеленой стрелке), как вы бы сделали, поднимая венчик из чаши для смешивания.

Снимите черную пластиковую решетчатую крышку, которая защищает электронику, насколько это возможно, чтобы получить доступ и удалить два винта, удерживающих изогнутый металлический направляющий элемент с прорезями. Теперь изогнутый направляющий элемент можно отвести в сторону, снова нажав кнопку выхода (зеленая стрелка). Теперь должно быть возможно снять черную пластиковую решетчатую крышку.

Поскольку все четыре резинки крепления, вероятно, пришли в негодность, мотор можно осторожно вынуть и отложить в сторону.

Открутите четыре больших винта крепления мотора, оставшихся в корпусе миксера Kenwood, чтобы освободить и выбросить сломанные части старых красных резинок. Эти винты могут быть довольно трудно открутить, так что используйте надежную отвертку (я также использовал немного WD40).

Установите четыре новые резинки в отверстия опорного фланца мотора (как показано в шаге 1). Я замачивал свои резинки в горячей воде (80°C?) на несколько минут, чтобы размягчить резину, так они легче вставлялись в

Перевод руководства с ifixit.com
