Замена уплотнения патрубка бака для воды в Dolce Gusto Oblo
Распространённая проблема у Dolce Gusto Oblo — протечка воды между соединителем бака и самим баком при простое и наличии воды в баке.
В этом руководстве мы рассмотрим, как открыть устройство и заменить уплотнение патрубка бака для воды.
Универсальные запасные части для этого устройства доступны сегодня, большинство деталей всё ещё можно найти при заказе из Европы, но их может быть трудно отыскать без указания номера детали. Просмотрите схему запасных частей этого устройства, чтобы легко найти артикул нужной детали.
Идентификатор уплотнения патрубка бака для воды: MS-623712.
Шаг 1
Начните с удаления бака для воды.
Затем поднимите серую ручку и снимите держатель капсул.
Держите серую ручку поднятой, она потребуется для снятия верхней панели.

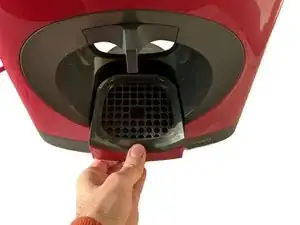

Далее снимите поддон для капель.
Шаг 2
Поворачивайте кофемашину так, чтобы задняя панель была обращена к вам.

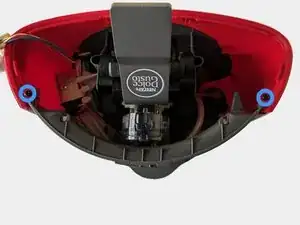

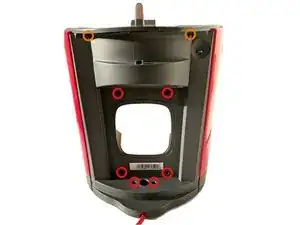

И удалите 8 винтов, используя отвёртку Torx TR10.
6 винтов Torx TR10 длиной 15 мм
2 винта Torx TR10 длиной 8 мм
Шаг 3
После удаления винтов задней панели осмотрите верхнюю панель кофемашины.

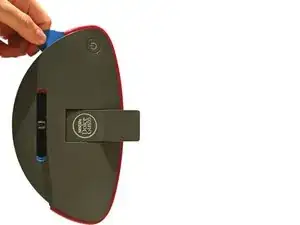

Затем отсоедините верхнюю панель, используя медиатор для вскрытия или пластиковый инструмент для открытия при необходимости.
Верхняя панель прочно закреплена защёлками по всему периметру, для её снятия может потребоваться небольшое усилие.
После полного отсоединения пока не снимайте верхнюю панель полностью, так как кнопка включения за верхней панелью соединена проводами с остальной частью кофемашины и её нужно будет снять, чтобы полностью освободить верхнюю панель.
Шаг 4
Аккуратно приподнимите верхнюю панель и поверните её так, чтобы был виден внутренний торец верхней панели.
Найдите кнопку питания за верхней панелью.

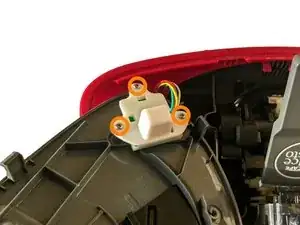

Затем удалите 3 винта, крепящие кнопку питания, используя крестовую отвёртку Philips #1.
3 винта Philips #1 длиной 8 мм

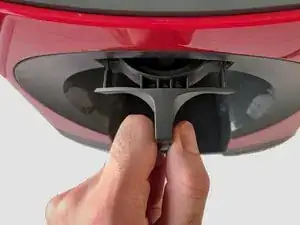

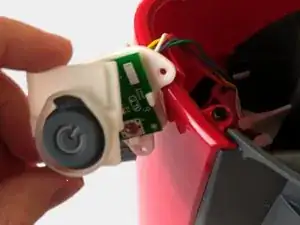

Внимание: у кнопки две части, которые не закреплены друг с другом, верхняя часть кнопки питания может упасть — следите, чтобы не потерять её (см. третье изображение).
Шаг 5

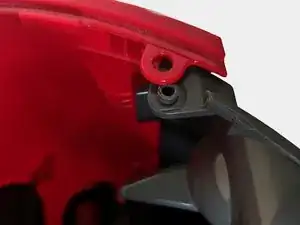

Найдите 2 винта, скрепляющие заднюю и переднюю панели. Затем удалите эти 2 винта с помощью отвёртки Torx TR10.
2 винта Torx TR10 длиной 15 мм

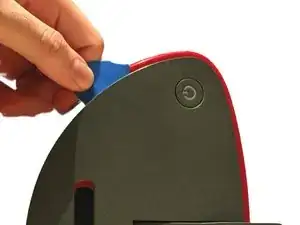

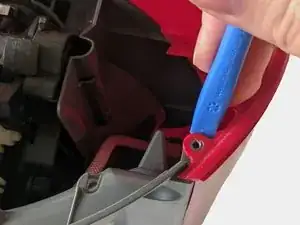

После удаления винтов подденьте пластиковые кольца на правой стороне передней панели с помощью пластикового инструмента для вскрытия, чтобы частично отсоединить её (см. 2-е и 3-е изображение — показано, как отсоединить правую сторону)
Повторите то же действие на левой стороне.
Подденьте аккуратно, чтобы не сломать пластик.
Затем приподнимите переднюю панель, чтобы отсоединить её нижнюю часть.
Это может потребовать некоторого усилия, так как по периметру передней панели расположены пластиковые защёлки; используйте пластиковый инструмент для вскрытия, чтобы отщёлкнуть их по всему периметру.
Шаг 6

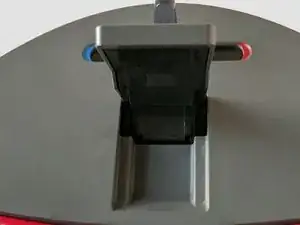

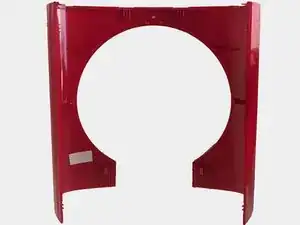

Вот передняя панель полностью снята — видно все защёлки, которые её удерживают.
Шаг 7

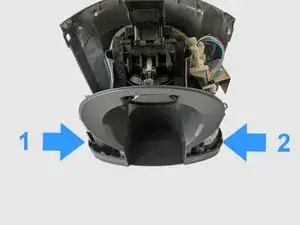

Посмотрите на нижние боковые части устройства, обозначенные стрелками с номерами 1 и 2.
Левая сторона (стрелка номер 1)
Правая сторона (стрелка номер 2)

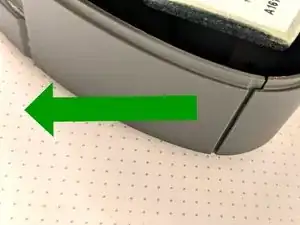

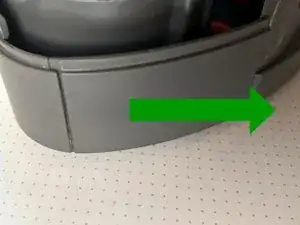

Возьмитесь за левую сторону и потяните край задней панели в направлении, указанном стрелкой (1), чтобы отсоединить заднюю панель.
Затем повторите этот шаг для другой стороны (2).
После освобождения обоих концов вы можете просто потянуть заднюю панель вверх, чтобы снять её.
Шаг 8
Найдите узел соединителя бака для воды на задней части оставшейся части кофемашины.

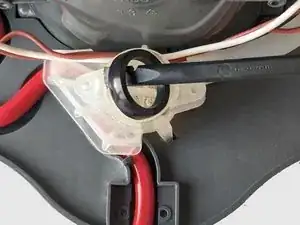

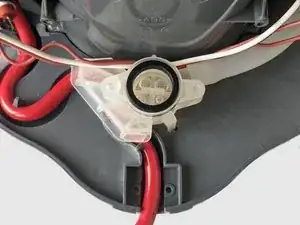

Снимите его уплотнение, поддев уплотнение вверх медиатором, пластиковым инструментом для вскрытия или руками.
Уплотнение не приклеено и снимается легко.

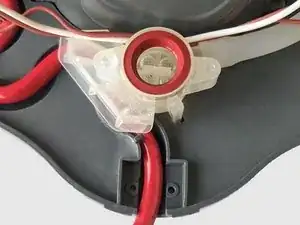

Затем вставьте новое уплотнение в узел соединителя бака для воды вручную.
Это уплотнение с кромкой, поэтому убедитесь, что новое уплотнение установлено в правильное положение, как показано на третьем изображении.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
