Кухонные планетарные миксеры KitchenAid 5.5/6.0/7.0 кварты с подъемной чашей (модели: KSM55/KSM60/KSM70) - Замена внутреннего регулировочного кронштейна подъёмного рычага чаши
Хотя это бывает редко, поскольку это единственная пластиковая деталь в механизме подъёма чаши, внутренний регулировочный кронштейн подъёмного механизма иногда может выйти из строя. Это может привести к тому, что подъёмный рычаг чаши перестанет работать или чаша не будет подниматься/фиксироваться в правильном положении. Это руководство пошагово покажет вам, как заменить неисправную деталь.
ПРИМЕЧАНИЕ: Эта деталь не отвечает за установку окончательной/фиксированной высоты чаши. За это отвечает кулачок регулировки подъёмного рычага чаши. Поэтому, если чаша поднимается слишком высоко или чуть-чуть слишком низко, замените вместо этого ту деталь.
Шаг 1
Перед началом любой разборки/ремонта миксера убедитесь, что он полностью отключён от электрической сети.
Хотя эта модель не рекомендуется для коммерческого использования, если миксер используется в коммерческой среде, на один из штырей вилки питания можно надеть бирку LOTO через отверстие, чтобы предотвратить случайное включение.
Сборка управления скоростью/двигателем содержит конденсаторы, которые могут сохранять заряд неопределённо долго. Эти конденсаторы представляют собой серьёзную и потенциально смертельную опасность удара электричеством.
Шаг 2
Поместите в корпус несколько кухонных полотенец или другой мягкий материал, чтобы защитить его от возможных ударов.

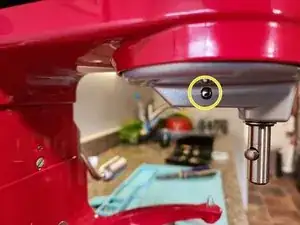

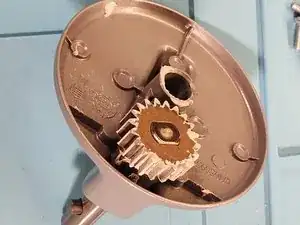

Отсоедините планетарный механизм от приводного вала двигателя, удалив фиксирный штифт (обведён жёлтым). Для этого можно использовать молоток и пробойник или отвертку Torx T15. Аккуратно выбейте штифт, ударяя пробойником/отвёрткой, пока он не выйдет с другой стороны.
Если планетарный механизм не выпадет сам, возможно, придётся резко потянуть его вниз, чтобы снять.
Шаг 3
С помощью крестообразной отвёртки №2 удалите винт, фиксирующий декоративную полосу.
Снимите декоративную полосу.
Шаг 4

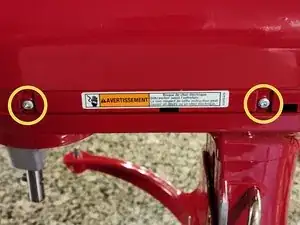

Удалите четыре винта (обведены жёлтым, по два с каждой стороны) с помощью крестообразной отвёртки №2.
Снимите крышку, подняв её прямо вверх.
Шаг 5

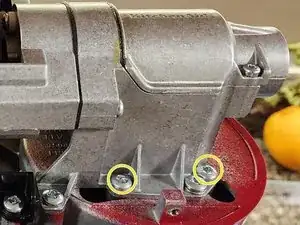

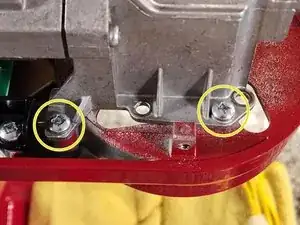

С помощью торцевой отвёртки T25 удалите четыре торкс-винта у блока привода (обведены жёлтым, по два с каждой стороны).
При удалении последнего винта держите руку под планетарной передачей — она тяжёлая и сразу выпадет.
Шаг 6
Снимите датчик Холла с его крепления, нажав на защёлку (обведено жёлтым на первой фотографии) и сдвинув его наружу.
Отключите питание, удерживая защёлку на правой стороне разъёма (обведено синим) и потянув штекер вверх.
Шаг 7

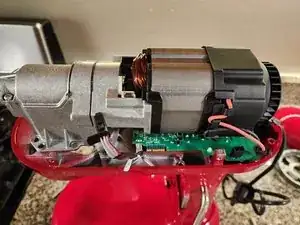

Блок привода состоит из двигателя, коробки передач и передающих шестерён. В отличие от предыдущих поколений миксеров KitchenAid с асинхронным двигателем и подъёмом чаши, где эти элементы были отдельными, здесь это единый узел.

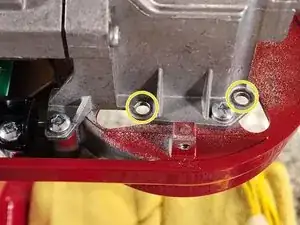

С помощью крестообразной отвёртки №2 удалите четыре винта (обведены жёлтым, по два с каждой стороны), крепящие блок привода к корпусу миксера.
Отложите блок привода в сторону, следя, чтобы не повредить пластиковые детали, такие как задний вентилятор.
Шаг 8

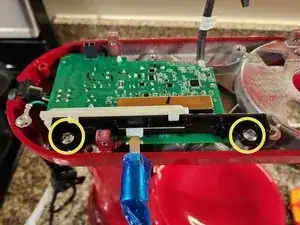

С помощью крестообразной отвёртки №2 удалите два винта (обведены жёлтым на первой картинке), крепящие блок управления скоростью/двигателем к корпусу миксера.

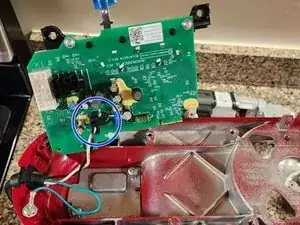

Поверните сборку вверх, чтобы открыть разъём питания (обведён синим на второй картинке).

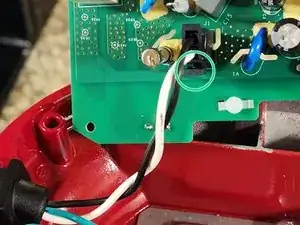

Отключите разъём питания от блока управления, нажав на защёлку (обведено зелёным на третьей картинке) и потянув вверх.
Отложите блок управления скоростью/двигателем в сторону.
Шаг 9

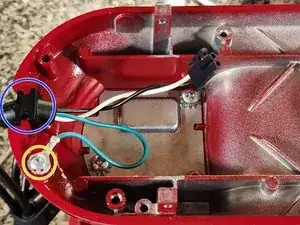

С помощью крестообразной отвёртки №2 удалите винт (обведён жёлтым), которым заземляющий провод крепится к корпусу миксера.
Снимите сетевой шнур, поддев в месте ввода в корпус в точке крепления выбега провода (обведено синим).
Шаг 10

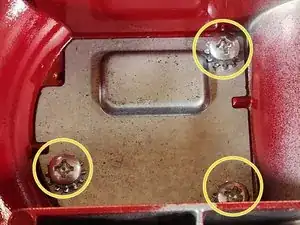

Теперь сложная часть: с помощью крестообразной отвёртки №3 удалите три винта, фиксирующие крышку и крепящие нижний корпус передач к корпусу миксера.
Эти винты чрезвычайно трудно снять. Если у вас недостаточно усилий, можно использовать ударную отвёртку для их удаления.

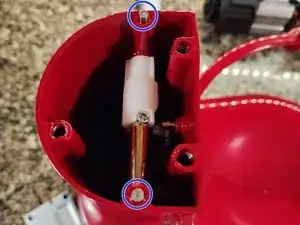

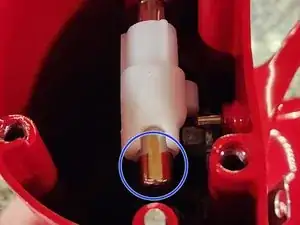

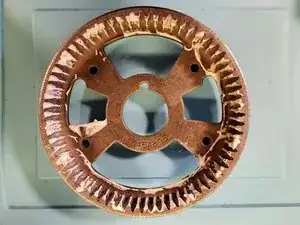

Поднимите нижний корпус передач прямо вверх, чтобы снять его с направляющих штифтов (обведены синим на второй фотографии) и открыть механизм подъёма чаши.
При обратной сборке убедитесь, что направляющие штифты правильно вставлены в нижний корпус передач и винты затянуты очень плотно.
Шаг 11

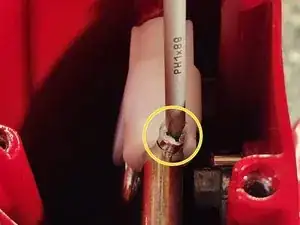

С помощью крестообразной отвёртки №1 удалите маленький винт, фиксирующий регулировочный кронштейн подъёмного рычага к ручке.
Выньте ручку из корпуса миксера, как показано на второй фотографии. Продолжайте выдвигать ручку, пока регулировочный кронштейн подъёмного рычага не выйдет.

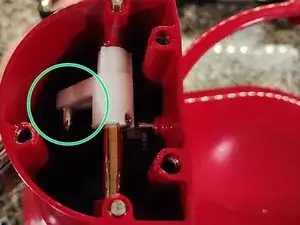

С помощью тонкогубцев снимите стопорное кольцо, удерживающее регулировочный кронштейн подъёмного рычага на стержне подъёма чаши (обведено зелёным). Затем снимите регулировочный кронштейн, сдвинув его со стержня подъёма чаши.
Замените регулировочный кронштейн подъёмного рычага чаши.
Заключение
Для обратной сборки выполните инструкции в обратном порядке.
Если вам трудно получить доступ к отверстию для винта регулировочного кронштейна подъёмного рычага, вставьте ручку полностью в положение и поверните её, пока отверстие для винта не совместится с выемкой в регулировочном кронштейне.
Перевод руководства с ifixit.com
