Новые кухонные миксеры KitchenAid с подъёмной чашей 5.5/6.0/7.0 кварты (модели: KSM55/KSM60/KSM70) — Замена сетевого шнура

Перед началом ЛЮБОГО ремонта/разборки миксера убедитесь, что он полностью отключён от электрической розетки.

Хотя эта модель не рекомендуется для коммерческого использования, если миксер эксплуатируется в коммерческой среде, на отверстие одного из штырей вилки сетевого шнура можно закрепить бирку LOTO, чтобы предотвратить случайную активацию.

Установка управления скоростью/двигателем содержит конденсаторы, которые могут сохранять заряд в течение неопределённого времени. Эти конденсаторы представляют значительную и потенциально смертельную опасность поражения электрическим током.

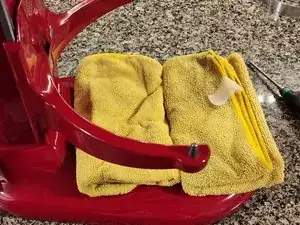

Положите несколько кухонных полотенец или другой мягкий материал в основание, чтобы защитить его от возможных ударов.

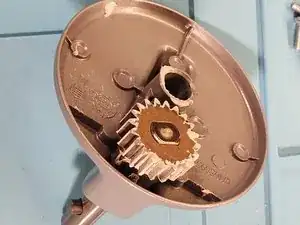

Отсоедините планетарную передачу от вала привода двигателя, вынув фиксирующий штифт (обведён жёлтым). Это можно сделать с помощью молотка и либо выколотки, либо крестовой отвертки Torx T15. Просто забейте выколотку/отвертку по штифту, пока он не выйдет с другой стороны.

Если планетарная сборка не выпадет, возможно, придётся сильно потянуть её вертикально вниз, чтобы снять.

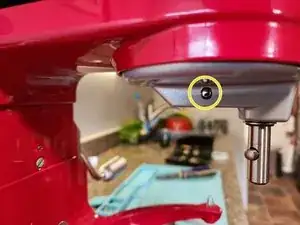

Используя крестовую отвертку №2, удалите винт, который удерживает декоративную ленту.

Снимите декоративную ленту.

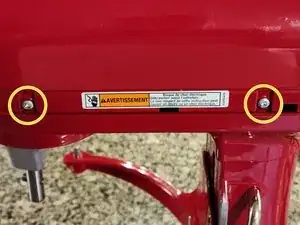

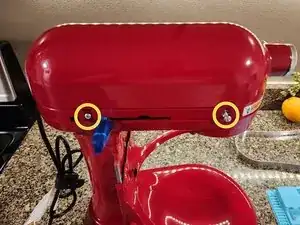

Снимите четыре винта (обведены жёлтым, по два с каждой стороны) с помощью крестовой отвертки №2.

Снимите крышку, поднимая её строго вверх.

Используя отвертку Torx T25, удалите четыре торкс-винта у силового агрегата (обведены жёлтым, по два с каждой стороны).

При снятии последнего винта обязательно подставьте руку под планетарную передачу, так как она тяжелая и сразу выпадет.

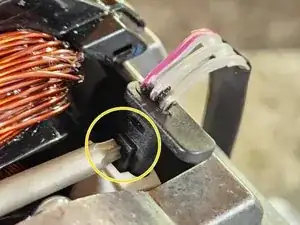

Снимите датчик Холла с его крепления, нажав на защёлку, показанную на первой картинке, и выдвинув датчик наружу.

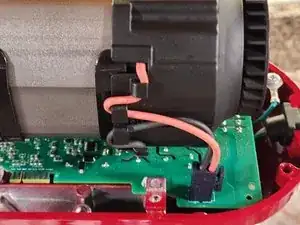

Отсоедините питание, удерживая защёлку с правой стороны разъёма и потянув разъём строго вверх.

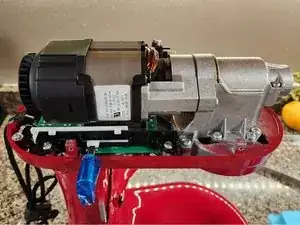

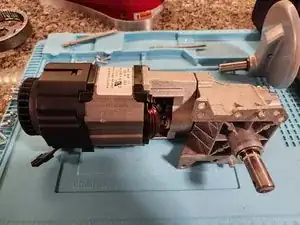

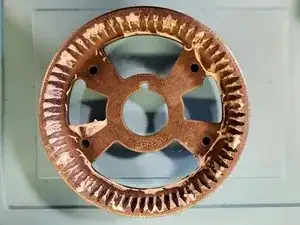

Силовой агрегат состоит из двигателя, редуктора и передающих шестерён. В отличие от предыдущих поколений миксеров KitchenAid с двигателем переменного тока и подъёмной чашей, где эти части были отдельными, здесь они выполнены в одном блоке.

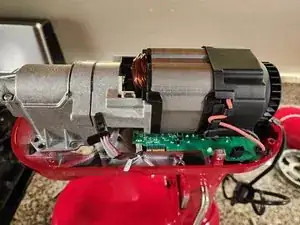

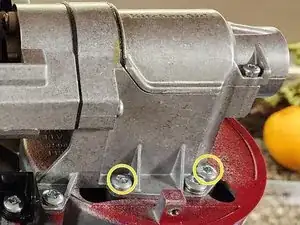

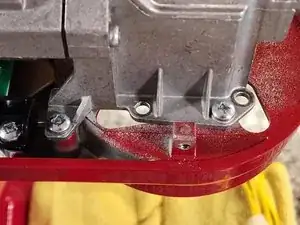

Используя крестовую отвертку №2, удалите четыре винта (обведены жёлтым, по два с каждой стороны), крепящие силовой агрегат к корпусу миксера.

При снятии последнего винта поддержите мотор, так как он больше не соединён с корпусом миксера и может повредить плату под ним.

Снимите силовой агрегат/мотор и отложите его в безопасное место, где он не будет повреждён.

Берегите силовой агрегат/мотор, особенно пластиковый вентилятор сзади: повреждение любой части мотора/силового агрегата (включая указанный вентилятор) потребует замены всего узла.

Используя крестовую отвертку №2, удалите два винта (обведены жёлтым на первом изображении), которые удерживают узел управления скоростью/двигателем на корпусе миксера.

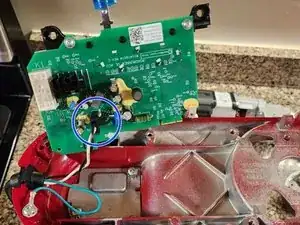

Отогните узел вверх, чтобы открыть разъём питания (обведён синим на втором изображении).

Снимите разъём питания, нажав на защёлку по краю разъёма (обведена зелёным на третьем изображении) и потянув вверх.

Используя крестовую отвертку №2, удалите винт (обведён жёлтым), которым заземляющий провод прикреплён к корпусу миксера.

Снимите сетевой шнур, подтянув за пружинное крепление в месте ввода шнура в миксер.
