Коммерческий планетарный миксер с чашей 8 квартов — замена сетевого шнура

Перед началом любых работ по ремонту/разборке миксера убедитесь, что он полностью отключён от электросети.

Если этот миксер используется в коммерческой среде, на отверстие одной из штырьков вилки сетевого шнура можно повесить бирку LOTO, чтобы предотвратить случайное включение.

В узле управления скоростью/двигателем есть конденсаторы, которые могут сохранять заряд неопределённо долго. Эти конденсаторы представляют серьёзную и потенциально смертельную опасность поражения электрическим током.

Положите на основание несколько кухонных полотенец или другие мягкие материалы, чтобы защитить его от возможных ударов.

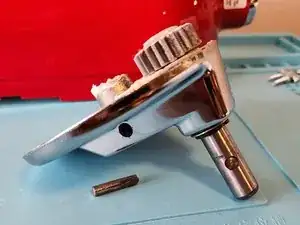

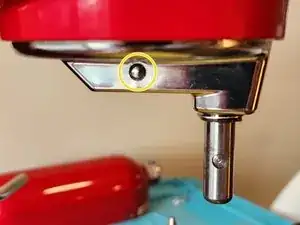

Отсоедините планетарный узел от вала моторного привода, вынув фиксирующий штифт (обведён жёлтым). Для этого используйте молоток и пробойник или отвертку Torx T15. Просто постукивайте по пробойнику/отвертке по штифту, пока он не выйдет с другой стороны.

Если планетарный узел не выпадет сам, возможно, придётся крепко потянуть его вниз, чтобы снять.

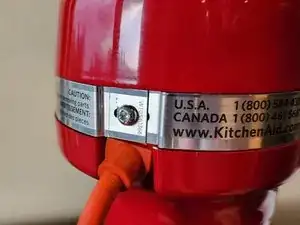

Используя крестовую отвертку #2, выкрутите винт, который держит декоративную ленту.

Снимите декоративную ленту.

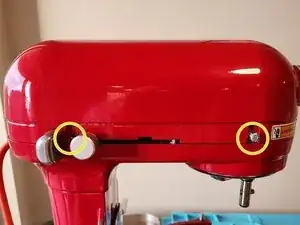

Снимите четыре винта (обведены жёлтым, по два с каждой стороны) с помощью крестовой отвертки #2.

Снимите кожух двигателя, поднимая его вертикально вверх.

В зависимости от поколения вашего мотора его окраска может отличаться от показанной на фото (например, у старых моделей корпус был полностью серебристым).

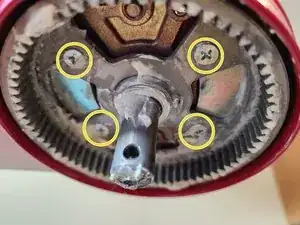

Используя крестовую отвертку #2, выкрутите четыре винта (обведены жёлтым).

При снятии последнего винта подставьте руку под планетарную шестерню, так как она тяжёлая и сразу выпадет.

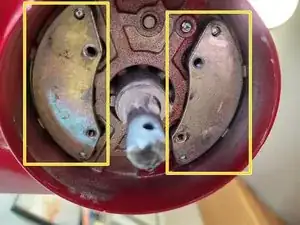

Существуют два кронштейна опоры мотора: передний и задний (показаны на первом изображении).

Каждый кронштейн крепится к мотору двумя винтами (по одному с каждой стороны).

Используя крестовую отвертку #2, выкрутите четыре винта (обведены жёлтым на втором и третьем изображениях), которые крепят оба кронштейна опоры мотора.

При снятии второго винта держите рукой опору снизу, так как кронштейны выпадут и могут повредить покрытие.

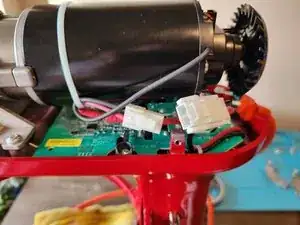

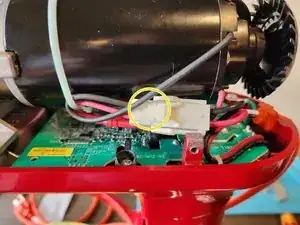

Отсоедините силовой кабель мотора, нажав защёлку (обведена жёлтым) и разъединив разъём.

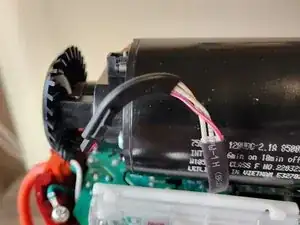

Не пытайтесь снимать датчик Холла — провод, который крепится около вентилятора; его будет легче отсоединить на более позднем шаге.

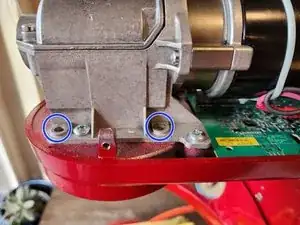

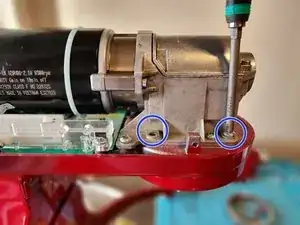

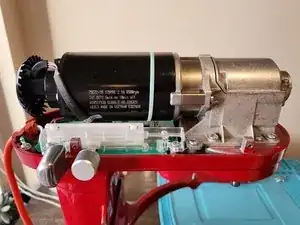

Используя крестовую отвертку #2, выкрутите четыре винта (отмечены жёлтым, по два с каждой стороны), которые прикрепляют силовой блок/мотор к корпусу миксера.

Поддерживайте мотор при снятии, так как он больше не соединён с корпусом миксера и может повредить плату под ним.

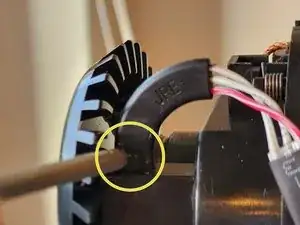

Снимите датчик Холла с его крепления, нажав на защёлку, показанную на первом изображении, и выдвинув его.

Теперь, когда силовой блок/мотор полностью отсоединены от миксера, снимите их и отложите в сторону.

Берегите силовой блок/мотор, особенно пластиковый вентилятор сзади: повреждение любой части мотора/силового блока (включая вентилятор) потребует замены всего узла.

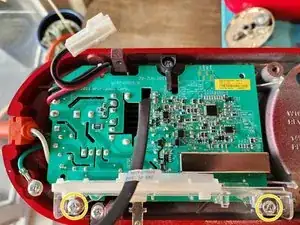

Используя крестовую отвертку #2, выкрутите два винта (обведены жёлтым на первом изображении), которые держат узел управления скоростью/двигателем.

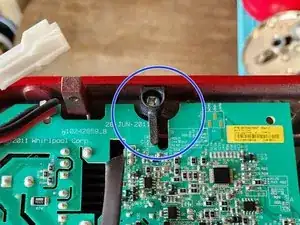

Сдвиньте плату немного в сторону, чтобы чёрная опора в верхней части платы (обведена синим на втором изображении) прошла через вырез в плате, или снимите опору крестовой отверткой #2.

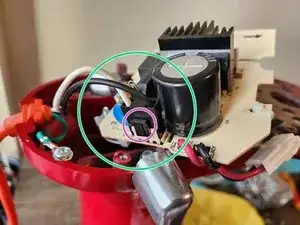

Переверните плату, чтобы получить доступ к разъёму питания (обведён зелёным на третьем изображении).

Снимите разъём питания, нажав на защёлку на краю разъёма (обведена фиолетовым на третьем изображении) и потянув вверх.

Узел управления скоростью/двигателем теперь можно снять и отложить.

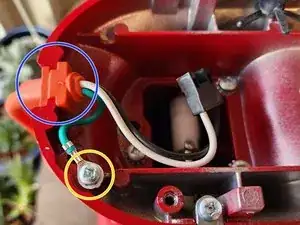

Используя крестовую отвертку #2, выкрутите винт (обведён жёлтым), который крепит заземляющий провод к корпусу миксера.

Снимите сетевой шнур, поддев и подняв в месте ввода с разрывным устройством (обведено синим).
