Разборка коробки передач и орбитального смесителя Kenwood Chef A701A

Прежде чем что‑либо делать, убедитесь, что миксер отключён от сети! Затем снимите крышку с выхода для высокоскоростной насадки. Если у вас нет этой крышки, низкоскоростные насадки всё равно не будут работать, так как крышка включает сцепление при защёлкивании.

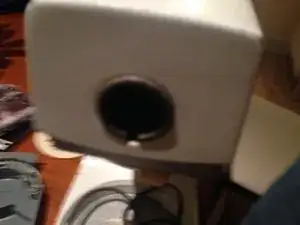

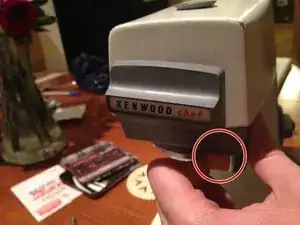

Теперь снимите логотип Kenwood Chef, закрывающий передний выход для мясорубки, потянув за рычаг с белой ручкой в сторону края миксера, затем оттяните панель Kenwood от корпуса миксера.

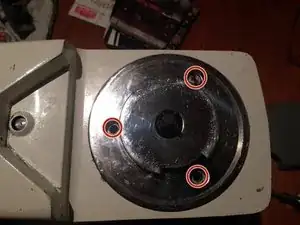

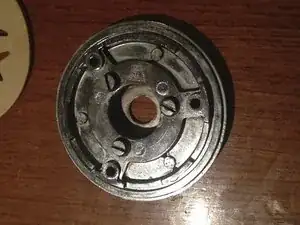

Далее отвинтите три винта, удерживающие порт высокоскоростной насадки. После снятия порт поднимается свободно.

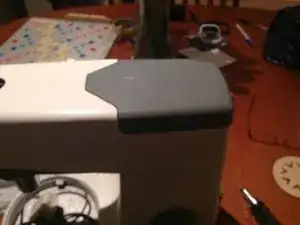

Затем снимите пластиковую крышку с другого порта насадки на верхней части миксера.

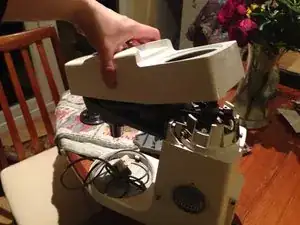

Теперь приподнимите крышку коробки передач вверх и в сторону передней части миксера — она должна сойти прямо.

Полюбуйтесь десятилетиями ингредиентов, надёжно хранящихся внутри вашего миксера!

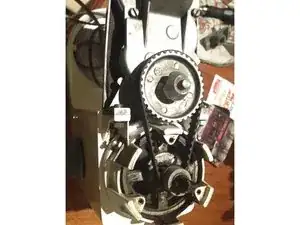

На этом этапе можно снять ремень, ведущий коробку передач — если он изношен, работала бы только высокоскоростная насадка. Ремень легко снимается отвёрткой.

Затем нужно зажать большую шестерню и снять с неё «фиксатор» сверху.

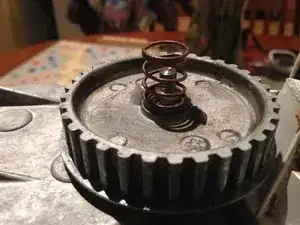

Необходимо удерживать шестерню на месте — либо установить насадку и подпереть деревянной рейкой между ней и корпусом машины, либо попросить помощника крепко держать её — и отвернуть фиксатор гаечным ключом. В конце вы или помощник почувствуете отпускание; аккуратно открутите последние обороты, чтобы пружина не вылетела.

Если используется рейка, успешно применялась строганная рейка длиной около 120 мм (и 15 мм в ширину x 10 мм в высоту). Ею же можно подпереть шестерню с противоположной стороны при установке фиксатора обратно.

Просьба простить несоответствия по торту/ремню в этой серии фотографий — некоторые сделаны во время сборки.

Если нужно только снять большую шестерню — сейчас самое время. Её можно снять, поддев и приподняв пассатижами снизу. Обратите внимание, что она соединена с пластиковой шестернёй внутри коробки передач — это обычная точка отказа, если низкоскоростная насадка не работает, а сам миксер запускается.

Далее отвинтите винты, крепящие коробку передач к корпусу миксера. По одному с каждой стороны миксера (на фото показан только один). Если двигатель неисправен, этого, возможно, делать не потребуется.

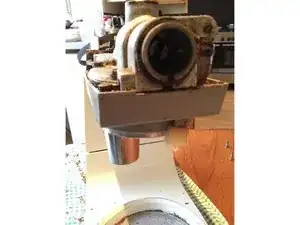

Далее снимите пластиковую крышку снизу коробки передач. В этот момент старые крошки будут везде. Крышка держится на четырёх винтах, которые сняты на первой фотографии. Также снимите пластиковую накладку с рычага на передней части миксера.

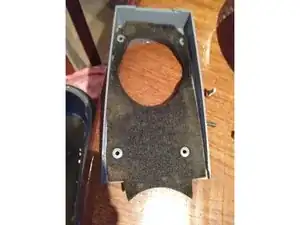

Теперь у вас есть доступ к нижней пластиковой крышке — лучше её помыть вместе с войлочным элементом. (фото 2)

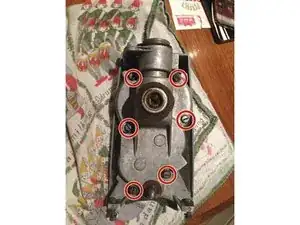

Полюбуйтесь устройством коробки передач Kenwood (фото 3). Мыть её не рекомендуется, но снимите 6 винтов, чтобы получить доступ внутрь.

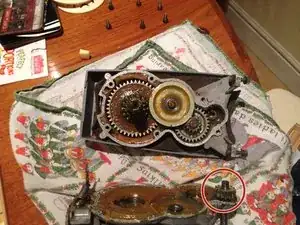

Откройте её — крышка снимается, обнажая всё ещё хорошо смазанные шестерни. Обычная точка отказа отмечена — снимите её и замените на новую для ремонта!

Сборка выполняется в обратном порядке разборки.
