Коммерческий планетарный миксер с подъёмом чаши 8 кварт — Замена узла управления скоростью/двигателем

Перед началом КАЖДОГО ремонта/разборки миксера убедитесь, что он полностью отключён от электросети.

Если этот миксер эксплуатируется в коммерческой среде, бирку LOTO можно закрепить через отверстие на одном из контактов сетевой вилки, чтобы предотвратить случайное включение.

В узле управления скоростью/двигателем находятся конденсаторы, которые могут сохранять заряд неопределённо долго. Эти конденсаторы представляют значительную и потенциально смертельную опасность удара током.

Разместите несколько кухонных полотенец или другие мягкие материалы на основании, чтобы защитить его от возможных ударов.

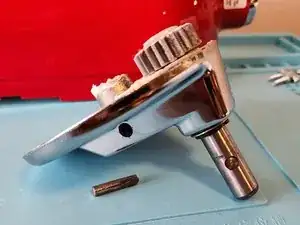

Отсоедините планетарную насадку от приводного вала двигателя, вынув фиксирный штифт (обведён жёлтым). Для этого можно использовать молоток и либо выколотку, либо отвертку Torx T15. Просто забейте выколотку/отвёртку по штифту, пока он не выйдет с другой стороны.

Если планетарный узел не выпадет сам, возможно, потребуется сильно потянуть его прямо вниз, чтобы снять.

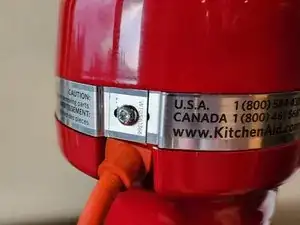

Используя крестовую отвёртку #2, удалите винт, который удерживает декоративную полоску.

Снимите декоративную полоску.

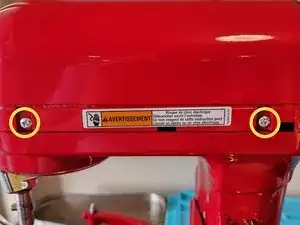

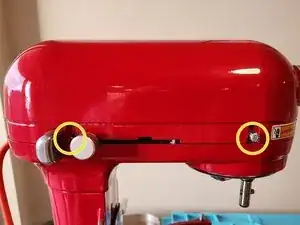

Снимите четыре винта (обведены жёлтым, по два с каждой стороны) с помощью крестовой отвёртки #2.

Снимите корпус двигателя, поднимая его строго вверх.

В зависимости от поколения вашего двигателя его окраска может отличаться от показанной на фото (например, в старых моделях корпус был полностью серебристым).

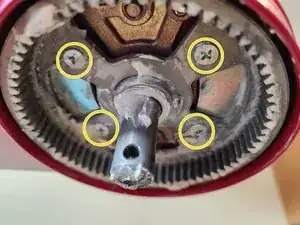

Используя крестовую отвёртку #2, удалите четыре винта (обведены жёлтым).

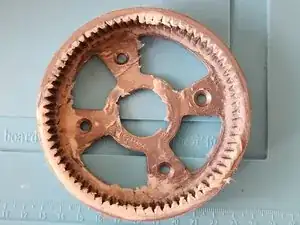

При снятии последнего винта обязательно подставьте руку под планетарную шестерню — она тяжёлая и выпадет мгновенно.

Существуют два опорных кронштейна двигателя: один спереди, один сзади (показано на первом изображении).

Каждый кронштейн крепится к двигателю двумя винтами (по одному с каждой стороны).

Используя крестовую отвёртку #2, удалите четыре винта (обведены жёлтым на втором и третьем изображениях), которые крепят два опорных кронштейна двигателя.

При снятии второго винта поддерживайте кронштейн рукой, так как они выпадут и могут повредить покрытие.

Отсоедините кабель питания двигателя, нажав на фиксатор (обведён жёлтым) и разъединив разъём.

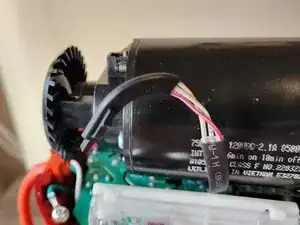

Не пытайтесь снимать датчик Холла — провод, который крепится у вентилятора, его гораздо легче снять на более позднем этапе.

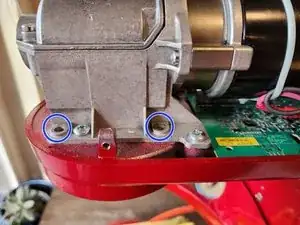

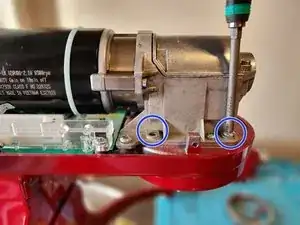

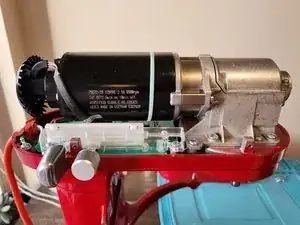

Используя крестовую отвёртку #2, удалите четыре винта (обозначены жёлтым, по два с каждой стороны), крепящие силовой блок/двигатель к корпусу миксера.

При снятии последнего винта поддерживайте двигатель, так как он больше не соединён с корпусом миксера и может повредить печатную плату узла управления скоростью/двигателем внизу.

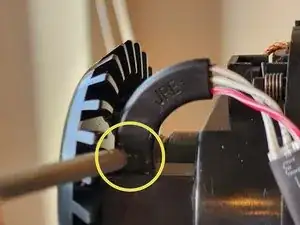

Снимите датчик Холла с его крепления, нажав на защёлку, показанную на первом изображении, и сдвинув его в сторону.

Снимите силовой блок/двигатель и отложите в безопасное место, где он не повредится.

Берегите силовой блок/двигатель, особенно пластиковый вентилятор сзади: повреждение любой части силового блока/двигателя (включая вентилятор) потребует замены всего блока.

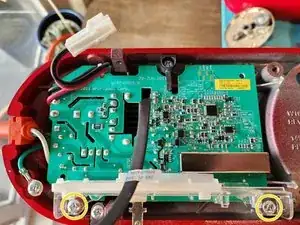

Используя крестовую отвёртку #2, удалите два винта (обведены жёлтым на первом изображении), удерживающие узел управления скоростью/двигателем.

Сдвиньте плату немного в сторону, чтобы чёрная опора в верхней части платы (обведена синим на втором изображении) прошла через вырез в плате, или снимите опору крестовой отвёрткой #2.

Переверните плату, чтобы получить доступ к силовому разъёму (обведён зелёным на третьем изображении).

Снимите силовой разъём, нажав на защёлку по краю разъёма (обведена фиолетовым на третьем изображении) и потянув вверх.

Узел управления скоростью/двигателем теперь можно извлечь и заменить.
