Замена узла управления скоростью/двигателем для новых настольных миксеров KitchenAid с подъемной чашей 5.5/6.0/7.0 кварт (модели: KSM55/KSM60/KSM70)

Перед началом любой разборки/ремонта миксера убедитесь, что он полностью отключён от электросети.

Хотя эта модель не рекомендуется для коммерческого использования, если миксер эксплуатируется в коммерческой среде, к отверстию одного из штырей вилки сетевого шнура можно прикрепить бирку LOTO, чтобы предотвратить случайное включение.

Узел управления скоростью/двигателем содержит конденсаторы, которые могут сохранять заряд неопределённо долго. Эти конденсаторы представляют серьёзную и потенциально смертельную опасность при электрошоке.

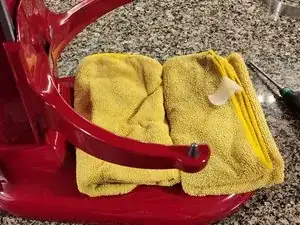

Положите несколько кухонных полотенец или другой мягкий материал в основание, чтобы защитить его от возможных повреждений при падении.

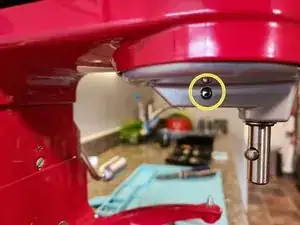

Отсоедините планетарную передачу от вала привода мотора, вынув фиксирующий штифт (выделен жёлтым). Для этого можно использовать молоток и пробойник или отвёртку Torx T15. Простукивайте пробойник/отвёртку по штифту, пока он не выйдет с другой стороны.

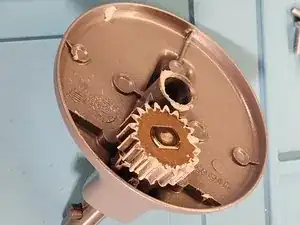

Если планетарная сборка не выпадет сама, возможно, потребуется сильным и ровным движением потянуть её вниз, чтобы снять.

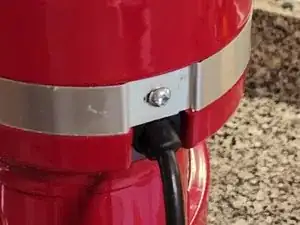

Используя крестовую отвертку #2, выньте винт, который удерживает декоративную ленту.

Снимите декоративную ленту.

Отверткой крестовой #2 удалите четыре винта (выделены жёлтым, по два с каждой стороны).

Снимите крышку, поднимая её строго вверх.

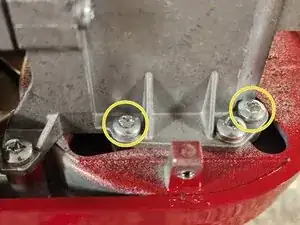

Отвёрткой Torx T25 удалите четыре торкс-винта у трансмиссии (выделены жёлтым, по два с каждой стороны).

При выкручивании последнего винта поддержите планетарную шестерню рукой — она тяжёлая и сразу выпадет.

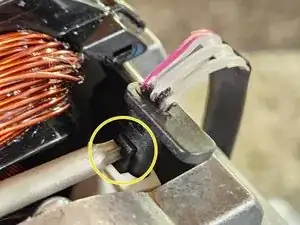

Снимите датчик Холла с его крепления, нажав на защёлку (выделено жёлтым на первой фотографии) и сдвинув датчик наружу.

Отсоедините силовой кабель, удерживая зажим с правой стороны разъёма (выделен синим на второй фотографии) и потянув разъём строго вверх.

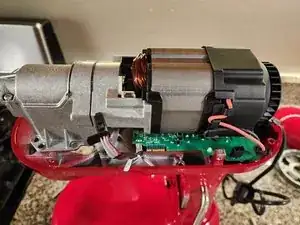

Трансмиссия состоит из двигателя, коробки передач и передающих шестерён. В отличие от прежних поколений настольных миксеров KitchenAid с асинхронными двигателями, где эти части были раздельными, здесь это единый узел.

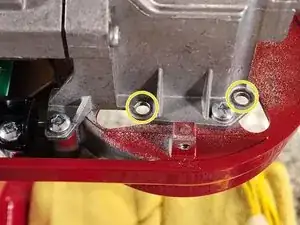

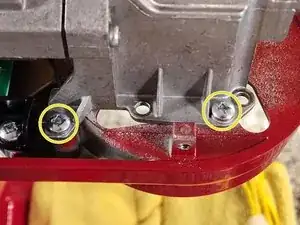

Отвёрткой крестовой #2 удалите четыре винта (выделены жёлтым, по два с каждой стороны), крепящие трансмиссию к корпусу миксера.

При выкручивании последнего винта поддержите мотор — он уже не соединён с корпусом и может повредить печатную плату под ним.

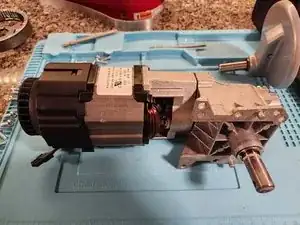

Снимите трансмиссию/мотор и отложите в безопасное место, где он не будет повреждён.

Берегите трансмиссию/мотор, особенно пластиковый вентилятор на задней части — повреждение любой части мотора/трансмиссии потребует замены всего блока.

Отвёрткой крестовой #2 отверните два винта (выделены жёлтым на первой фотографии), удерживающие узел управления скоростью/двигателем на корпусе миксера.

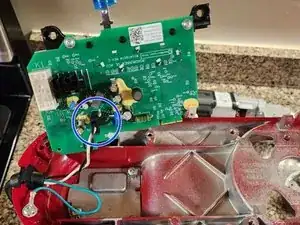

Поверните узел вверх, чтобы открыть доступ к силовому разъёму (выделен синим на второй фотографии).

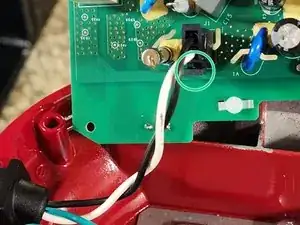

Отсоедините силовой разъём от узла управления скоростью/двигателем, нажав на защёлку (выделено зелёным на третьей фотографии) и потянув вверх.

Снимите узел управления скоростью/двигателем.
