KitchenAid 5.5/6.0/7.0-quart Bowl-Lift Stand Mixers (Models: KSM55/KSM60/KSM70) - Замена силовой установки/двигателя

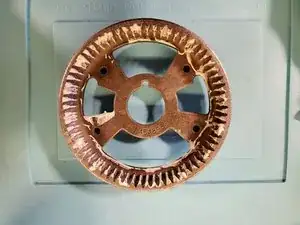

Силовая установка состоит из двигателя, редуктора и передаточных шестерен. Передаточные шестерни в редукторе являются распространённой причиной отказа для этих моделей. В отличие от предыдущих поколений настольных миксеров KitchenAid с асинхронным двигателем и подъёмом чаши, где эти компоненты были разделены на отдельные детали и их можно было легко заменить, в обновлённых моделях эти детали представляют собой единый блок. Если какая-либо часть этого блока выходит из строя (например, упомянутые шестерни), вам потребуется либо найти донорский блок для извлечения нужных деталей, либо заменить весь блок целиком.
Шаг 1
Перед началом ЛЮБОГО ремонта/разборки миксера убедитесь, что он полностью отключён от электрической сети.
Хотя эта модель не рекомендуется для коммерческого использования, если миксер эксплуатируется в коммерческой среде, через отверстие в одном из штырей вилки сетевого шнура можно закрепить бирку блокировки/маркировки, чтобы предотвратить случайное включение.
Сборка регулировки скорости/двигателя содержит конденсаторы, которые могут сохранять заряд неопределённое время. Эти конденсаторы представляют серьёзную и потенциально смертельную опасность поражения электрическим током.
Шаг 2

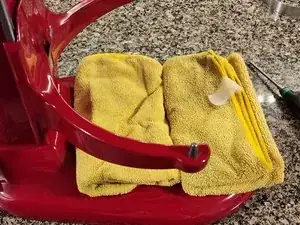

Положите пару кухонных полотенец или другие мягкие материалы на основание, чтобы защитить его от возможных ударов.

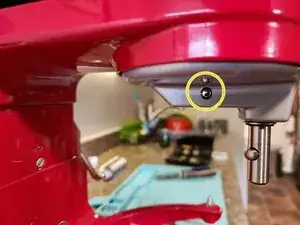

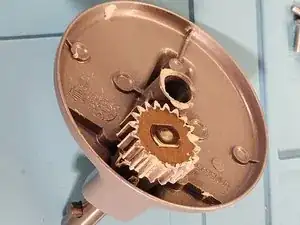

Отсоедините планетарную передачу от валa двигателя, вынув фиксирующий штифт (обведён жёлтым). Для этого можно использовать молоток и выколотку или отвертку Torx T15. Простукните выколоткой/отвёрткой по штифту, пока он не выйдет с другой стороны.
Если планетарный механизм не выпадет сам, возможно, придётся крепко потянуть его вниз, чтобы снять.
Шаг 3

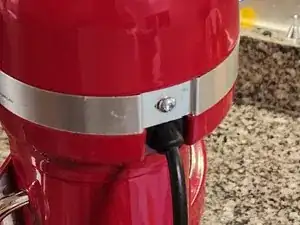

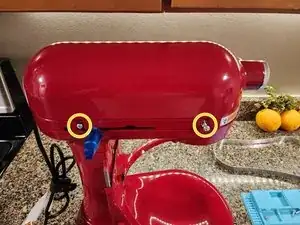

Используя крестовую отвертку №2, удалите винт, удерживающий декоративную ленту.
Снимите декоративную ленту.
Шаг 4

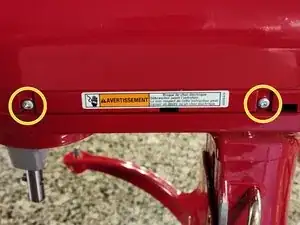

Снимите четыре винта (обведены жёлтым, по два с каждой стороны) с помощью крестовой отвертки №2.
Снимите крышку, поднимая её строго вверх.
Шаг 5

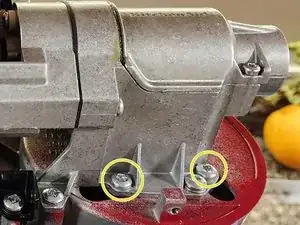

С помощью отвертки Torx T25 удалите четыре торкс-винта у силовой установки (обведены жёлтым, по два с каждой стороны).
При снятии последнего винта поддержите планетарную передачу рукой, так как она тяжёлая и сразу выпадет.
Шаг 6

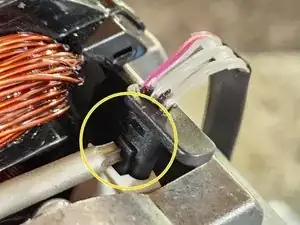

Снимите датчик Холла с его крепления, нажав на язычок (обведён жёлтым на первом изображении) и сдвинув его наружу.
Отсоедините кабель питания, удерживая защёлку на правой стороне разъёма (обведена синим на втором изображении) и потянув разъём строго вверх.
Шаг 7

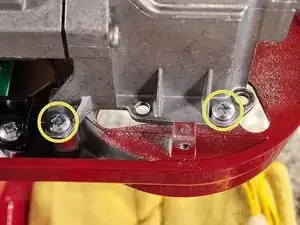

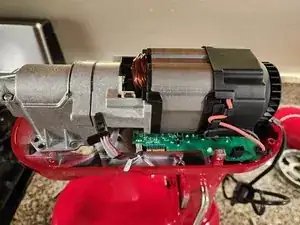

Используя крестовую отвертку №2, удалите четыре винта (помечены жёлтым, по два с каждой стороны), крепящие силовую установку к корпусу миксера.
При снятии последнего винта поддержите двигатель, так как он больше не закреплён в корпусе и может повредить плату сборки регулирования скорости/двигателя, находящуюся снизу.

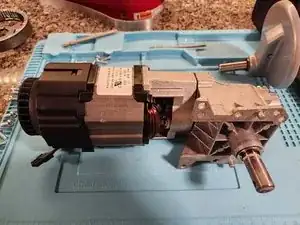

Снимите силовую установку.
Заключение
Для сборки устройства выполните действия в обратном порядке.
Перевод руководства с ifixit.com
