Замена термистора отсека свежих продуктов в старом холодильнике Samsung с французскими дверцами

Перед началом ремонта отключите холодильник от питания.

Если вы проверяете или ремонтируете перечисленные ниже элементы, возможно, также потребуется перекрыть и отключить подачу воды:

Вентилятор конденсатора

Компрессор и тепловое реле

Сборка запорного клапана подачи воды

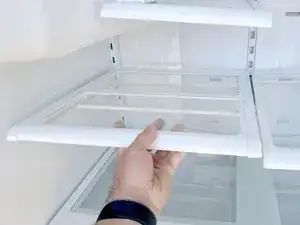

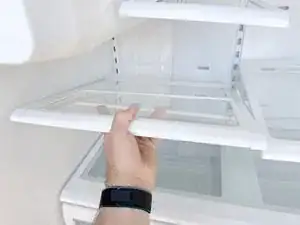

Поднимите передний край полки, чтобы освободить её из креплений.

Поднимите всю полку и сдвиньте её к передней части холодильника.

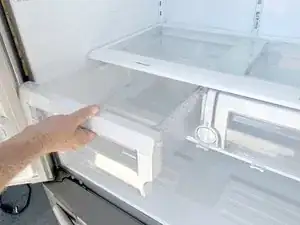

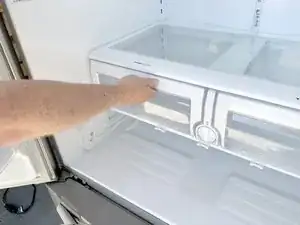

Выдвиньте ящики для овощей до упора.

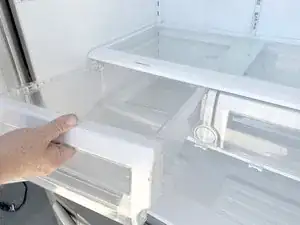

Поднимите передний край ящика и вытащите его до конца.

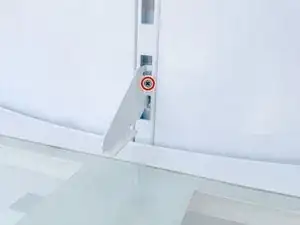

Используйте крестовую отвёртку №2, чтобы выкрутить винт, крепящий кронштейн к монтажному месту полки.

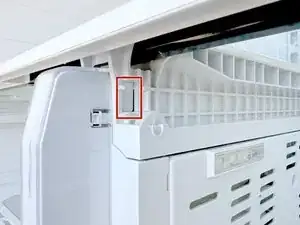

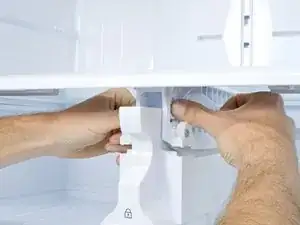

Разблокируйте нижнюю полку, нажав на защёлки, расположенные с каждой стороны полки рядом с колесиками ящика для овощей.

Во время этого процесса немного прижимайте полку вверх руками, чтобы защёлки не вернулись на место.

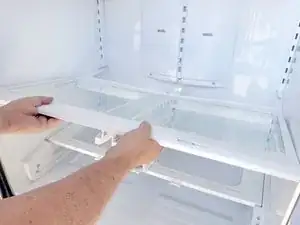

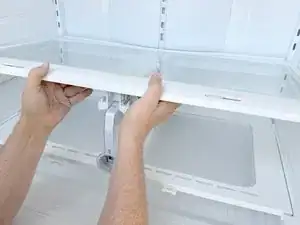

Используйте обе руки, чтобы приподнять переднюю часть полки вверх.

После того как полка приподнята достаточно, чтобы освободиться от ограничителей на боковых опорах, потяните её к себе.

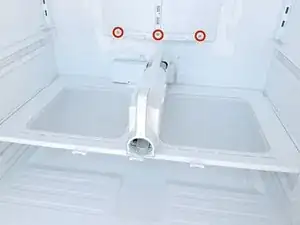

Теперь вы должны увидеть несколько винтов, которые держат заднюю панель.

Вставьте отвёртку или лопатку в нижнюю часть крышки винта, затем подденьте вверх, чтобы ослабить и снять её. Снимите крышку и отложите в сторону.

Используйте крестовую отвёртку №2, чтобы выкрутить винты, крепящие крышку испарителя к задней стенке отсека свежих продуктов.

Схватите нижний край крышки испарителя и потяните её вперёд.

Не применяйте силу при попытке сдвинуть крышку испарителя. Крышка выполнена в основном из вспененного пластика и может сломаться при неаккуратном обращении.

Если она не хочет освобождаться, проверьте наличие наледи, которая может блокировать небольшие вентиляционные отверстия.

Когда нижний край освободится, оттяните правый край.

Поверните крышку испарителя так, чтобы она была обращена влево по отношению к отсеку свежих продуктов.

Получите доступ к разъёмам на левой задней стенке отсека свежих продуктов.

Отсоедините провода, идущие к крышке испарителя, сжав фиксирующую защёлку на каждом разъёме и потянув разъём на себя.

Завершите отключение крышки испарителя.

Снимите крышку испарителя из отсека для свежих продуктов.

Используйте крестовую отвёртку №2, чтобы выкрутить винты, крепящие сборку вентилятора испарителя отсека свежих продуктов к крышке испарителя.

Отстегните провода термистора и провода вентилятора испарителя от корпуса сборки вентилятора испарителя.

Поднимите сборку вентилятора испарителя, чтобы отделить её от крышки испарителя.

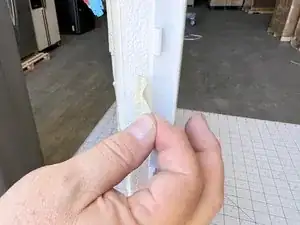

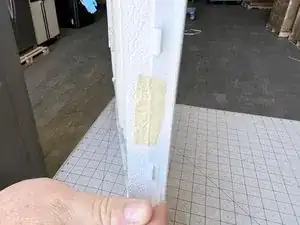

Снимите коричневую маскирующую ленту с левой и правой стороны крышки испарителя.

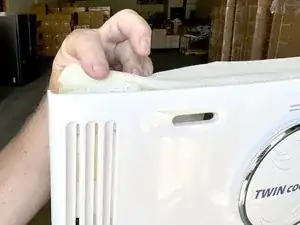

Используйте пальцы, чтобы оттянуть липкую пенную изоляцию назад по верхнему краю.

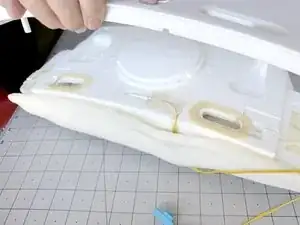

Поднимите верхний край пластиковой оболочки.

Отклейте коричневую малярную ленту, чтобы открыть канал для проводов выводов термистора.

Оттяните липкую пенную изоляцию, чтобы дополнительно открыть канал для выводов термистора. Обычно это находится вблизи центра крышки испарителя.

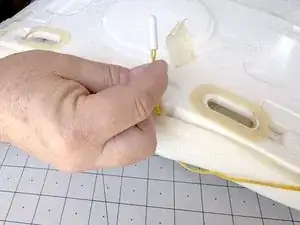

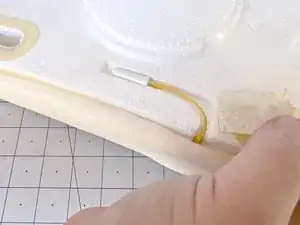

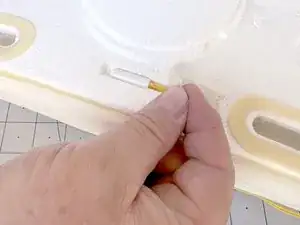

Освободите термистор из держателя кончиками пальцев. Можно аккуратно использовать провода, чтобы сдвинуть его.

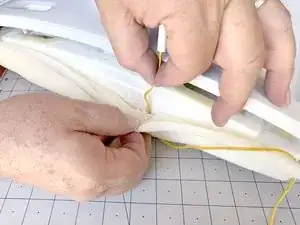

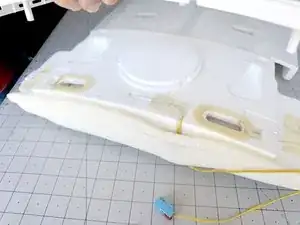

Далее оттяните липкую пену и освободите выводы термистора из канала.

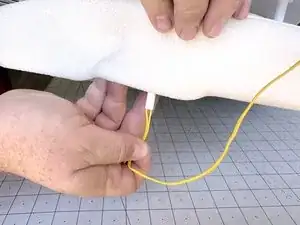

Протяните выводы термистора под липкой пеной вместе с самим термистором.

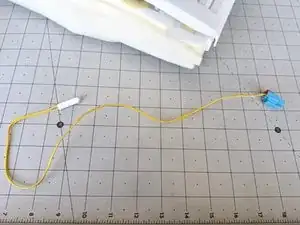

Полностью извлеките термистор.
