Замена блока предохранителей холодильника Samsung
В этом руководстве показано, как снять и заменить блок предохранителей или плату предохранителей в вашем холодильнике Samsung.
Блок предохранителей содержит несколько предохранителей, припаянных на плате, и предназначен для замены целиком. Если ваш холодильник вообще не включается, возможно, вам нужно заменить блок предохранителей.
Это руководство подходит для большинства холодильников Samsung. Оно основано на модели холодильника RF28R7201SG. Если у вас другая модель, могут быть некоторые незначительные различия в разборке, но общий процесс ремонта останется тем же.
Шаг 1
Отключите холодильник от электрической сети перед началом ремонта.
Если вы проверяете или ремонтируете следующие элементы, вам также может понадобиться отключить и отключить водоснабжение:
Мотор вентилятора конденсатора
Мотор компрессора и термозащитное устройство
Сборка клапана водоснабжения
Шаг 2
Удалите винты, крепящие панель доступа к плате к задней части холодильника.
Шаг 3
Снимите панель доступа к плате.
Шаг 4

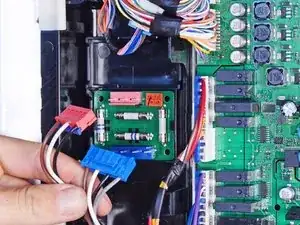

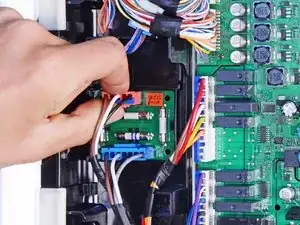

Сожмите широкие стороны красного разъема, чтобы отсоединить его от блока предохранителей.
Потяните, чтобы отключить разъем.

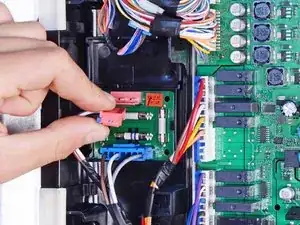

Повторите процедуру, чтобы отключить синий разъем.
Во время сборки убедитесь, что разъемы защёлкиваются на месте. Если это не так, возможно, вам потребуется изменить их ориентацию.
Шаг 5

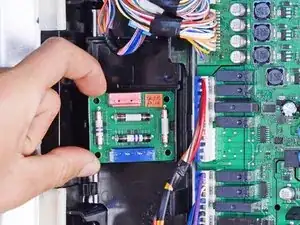

С помощью пальцев освободите черный пластиковый зажим, удерживающий левый край блока предохранителей.

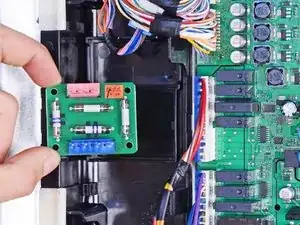

Поднимите и удалите блок предохранителей.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Сдайте ваши электрические отходы в переработку, сертифицированную по стандартам R2 или e-Stewards.
Ремонт не прошел по плану? Попросите нашу сообщество ответов о помощи.
