Разборка мини-машины для приготовления кексов Bella Cucina 13465
Используйте это руководство для последовательной разборки машины для приготовления кексов Bella Cucina 13465, произведенной компанией SENSIO INC. Основные компоненты, такие как плавкий предохранитель, нагревательные элементы, светодиоды и провода, отвечающие за работу устройства, можно увидеть после разборки. Кроме того, на основе наблюдений можно составить электрическую принципиальную схему устройства.
Нагревательные элементы могут сильно нагреваться. Поэтому обязательно отключите устройство от электросети и дайте ему достаточно остыть перед началом разборки. Также наденьте перчатки, так как поверхности из металлического сплава могут быть жирными.
Шаг 1

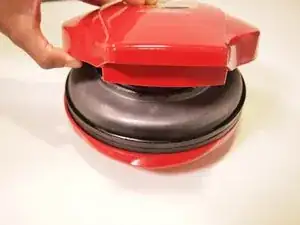

Откройте устройство.

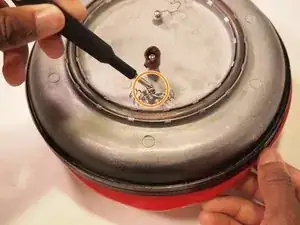

Открутите четыре винта длиной 11 мм, крепящих корпус из легированной стали к верхней пластиковой крышке, с помощью крестовой отвертки №1.
Поместите винты на магнитный коврик для проектов iFixit.
Снимите пластиковую крышку.
Шаг 2

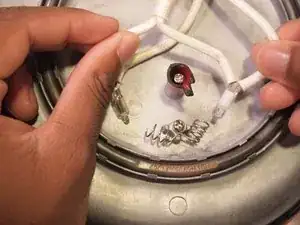

Извлеките светодиоды из пружин, расположенных спереди между нагревательным элементом и крышкой.
Сопротивление нагревательного элемента составляет 39,4 Ом при комнатной температуре.
Открутите винты длиной 6 мм, крепящие пружины к основному корпусу из сплава, с помощью крестовой отвертки №2.
Шаг 3

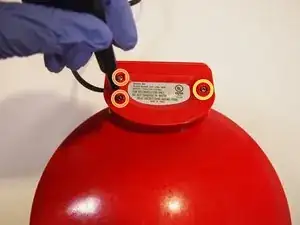

Переверните машину для кексов так, чтобы нижняя сторона оказалась сверху.
Открутите два соседних винта длиной 12 мм с помощью крестовой отвертки №2.
Открутите оставшийся винт длиной 11 мм с помощью крестовой отвертки №2.
Аккуратно снимите корпус, чтобы открыть пространство, где основной силовой кабель разделяется на два провода.
Шаг 4

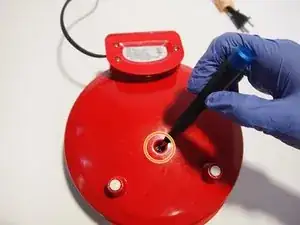

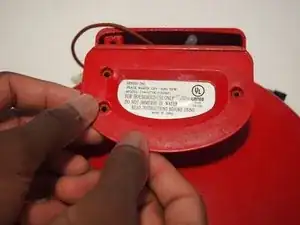

Открутите винт длиной 13 мм, расположенный по центру задней крышки, с помощью крестовой отвертки №2.
Аккуратно снимите заднюю крышку, чтобы открыть пространство, содержащее провода, плавкий предохранитель и изолирующую крышку.
Шаг 5

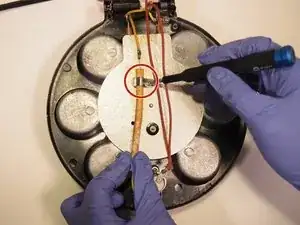

Открутите винт длиной 6 мм с помощью крестовой отвертки №2, крепящий зажим кабеля и изолирующую крышку к основному корпусу.
Извлеките желтый провод из зажима.

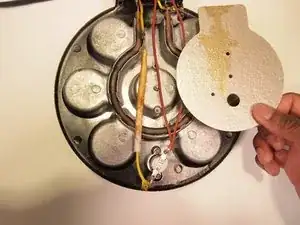

Снимите изолирующую крышку.
Нижний нагревательный элемент для кексов расположен под изолирующей крышкой. Его сопротивление составляет 39,4 Ом при комнатной температуре.
Шаг 6

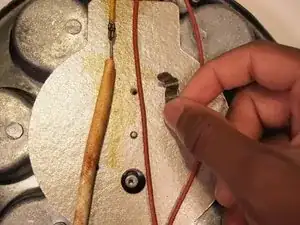

Открутите два винта, крепящих зажим термовыключателя к корпусу, с помощью крестовой отвертки №2.
Извлеките плавкий предохранитель.
Будьте осторожны при извлечении термовыключателя, чтобы не сломать его.
Термовыключатель размыкается при температуре выше 165 градусов Цельсия.
Шаг 7

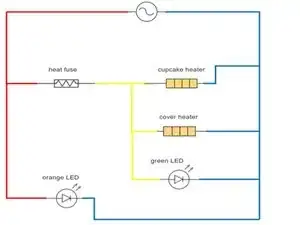

Устройство не имеет выключателя. Оно включается автоматически при подключении силового кабеля к сети переменного тока 120 В. Потребляемая мощность устройства составляет 710 Вт.
Ток проходит через термовыключатель перед тем, как достигнуть двух нагревательных элементов.
Загораются оба светодиода — зеленый и оранжевый — когда устройство работает. Однако термовыключатель размыкается, если температура становится слишком высокой (превышает 165 градусов Цельсия).
Таким образом, ток перестает проходить через нагревательные элементы, предотвращая возможные аварии.
Когда предохранитель перегорает, остается гореть только оранжевый светодиод, что указывает на отключение нагревательных элементов.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
