Замена нагревательных элементов Oster Expressbake CKSTBRTW20
Нагревательные элементы могут загрязняться или выходить из строя в процессе эксплуатации. В этом руководстве показано, как удалить нагревательные элементы, чтобы правильно их почистить или заменить. Перед заменой нагревательных элементов убедитесь, что проблема с нагревом не вызвана электрическими неисправностями, как описано на странице устранения неполадок.
Шаг 1
Извлеките хлебопечную форму.
Шаг 2
Выкрутите восемь винтов Phillips #1 длиной 22 мм из серой облицовки.
Снимите серую вставку.
Шаг 3
Выкрутите два винта Phillips #1 длиной 11 мм с задней стороны устройства.
Шаг 4
Снимите верхнюю крышку с помощью лопатки.
Держите лопатку подальше от панели управления.
При снятии верхней облицовки будьте внимательны к проводам, соединяющим микроконтроллер и панель.
Шаг 5
Отключите микроконтроллер и верхнюю облицовку.
Перед отключением заземлите себя, чтобы не повредить внутреннюю электронику.
Шаг 6
Выкрутите четыре винта Phillips #1 длиной 11 мм, фиксирующие защиту и внутреннюю облицовку.
Снимите маленькую прямоугольную защиту с нижней части вставки
Шаг 7
Снимите внутреннюю вставку.
Внутренняя вставка будет соединена с внешней камерой проводами.
Шаг 8
Отсоедините красные провода от внутренней вставки.
Шаг 9
Выкрутите один винт Phillips #1 длиной 11 мм, удерживающий внутреннюю вставку на месте.
Шаг 10
Воспользуйтесь лопаткой, чтобы вытолкнуть разъём, расположенный на внутренней вставке.
Шаг 11
Снимите облицовку.
Шаг 12

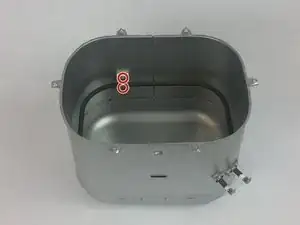

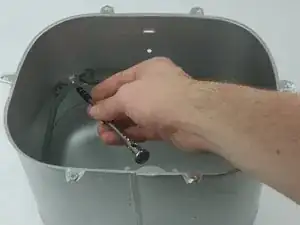

Выкрутите два винта Phillips #1 длиной 11 мм из внутренней части камеры.
Для удаления винтов может потребоваться ключ-головка 1/4 дюйма с обратной стороны, чтобы предотвратить проворачивание.
Шаг 13

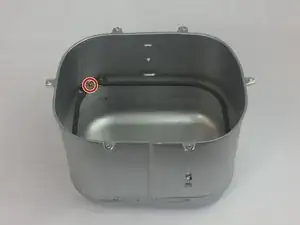

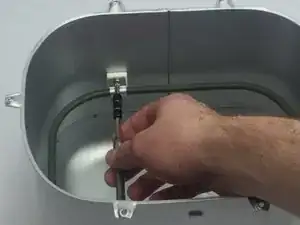

Выкрутите винт Phillips #1 длиной 11 мм с нагревательного элемента.

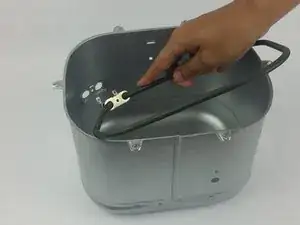

После удаления винта нагревательные элементы выпадут из своих пазов.
Заключение
Чтобы собрать устройство обратно, выполните указанные действия в обратном порядке.
