Замена термопредохранителя в хлебопечке
Описание разборки и диагностических шагов на хлебопечке Moulinex Homebread модель 573801, ref: OW200030/B72 - 4308R, где приходит вывод о необходимости замены термопредохранителя. Замена этого предохранителя и сборка обратно.
Для соединения предохранителя с силовыми проводами используются две обжимные кембрики. Эти два кембрика также подлежат замене. Выберите их с максимальным внутренним диаметром 3 мм, иначе может возникнуть трудность при надевании текстильной оплетки термозащиты после обжима.
Работать при отключенном питании.
Шаг 1

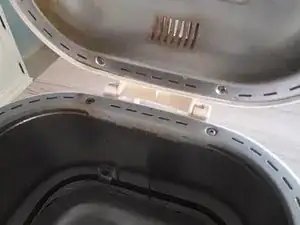

Установите крышку в вертикальное положение
Выведите её из шарнира
Шаг 2

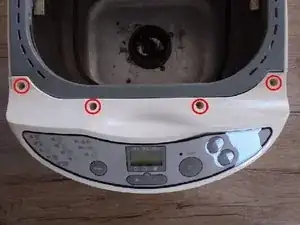

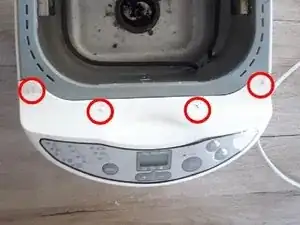

Снимите 4 заглушки с панели управления очень тонкой отвёрткой. Это может быть трудно или даже невозможно.
В крайнем случае используйте сверло, чтобы начать сверление.
Поймайте каждую заглушку сверлом
Шаг 3
Отвёрткой PH2 выкрутите 4 винта диам. 3 x 13
Поднимите и наклоните панель вперёд
Шаг 4

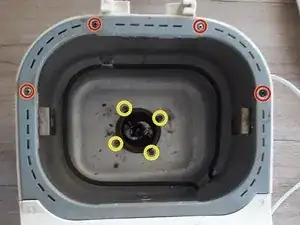

Отвёрткой PH2 выкрутите 4 верхних винта диам. 4.2 x 9.5
Отвёрткой PH2 выкрутите 4 нижних винта M 4 x 6

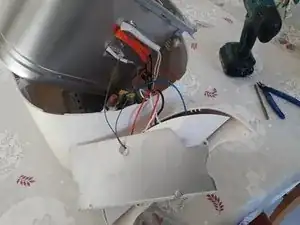

Поднимите картер
Шаг 5

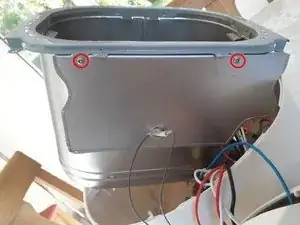

Отвёрткой PH2 выкрутите 2 винта диам. 4.5 x 9.3

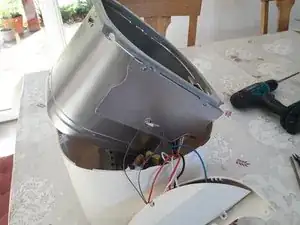

Наклоните и сдвиньте экран вниз вдоль двух проводов датчика температуры
Это даёт доступ к месту расположения двух термопредохранителей
Шаг 6

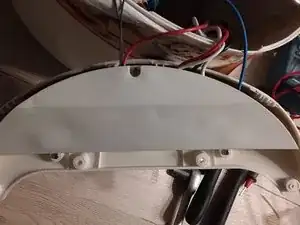

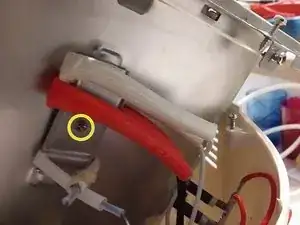

Нужно снять металлическую планку, которая удерживает два предохранителя (две большие бело-красные текстильные оплётки) и датчик (маленькая белая оплётка)
Крепление этой планки обеспечено одним листовым винтом, головка которого доступна внутри термокожуха.

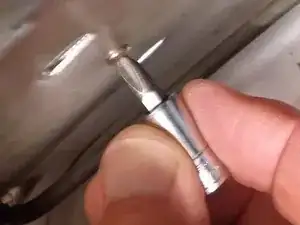

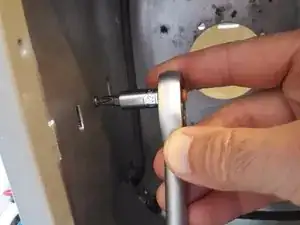

Используйте небольшой вороток или короткую отвёртку с битой PH2, и завершите работу вручную.
Шаг 7

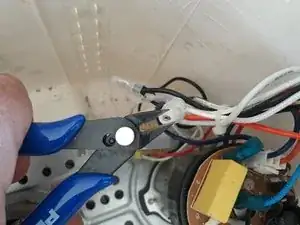

Отсутствие питания требует диагностики. Электрическую проверку можно облегчить, открыв заднюю часть скруток с помощью бокорезов.

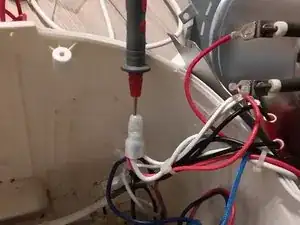

Открывайте только минимально необходимое, чтобы подвести щуп мультиметра.
Открывайте только минимально необходимое, чтобы подвести щуп мультиметра.
В нашем случае, при использовании функции прозвонки мультиметра, оказалось, что неисправен термопредохранитель в белой оплётке.
Шаг 8

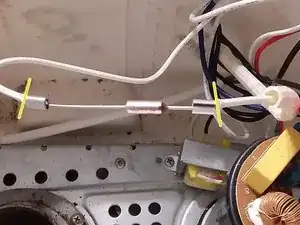

Сдвиньте текстильную оплётку, чтобы обнажить предохранитель и его обжимные кембрики.
Перережьте провод в месте двух кембриков
Снимите изоляцию на длину, соответствующую новым кембрикам
Соберите три элемента и плотно обожмите.
Проверьте электрическую непрерывность
Верните текстильную оплётку на место.
Заключение
Для сборки прибора выполните действия в обратном порядке. Заглушки, возможно повреждённые на шаге 2, не являются строго необходимыми. Но они упрощают чистку машины.
Перевод руководства с ifixit.com
