Замена внутренней камеры Oster Expressbake CKSTBRTW20
Внутренняя камера для приготовления может загрязняться или повреждаться в процессе эксплуатации. Это руководство покажет, как снять внутреннюю камеру для её правильной замены.
Шаг 1
Снимите форму для хлеба.
Шаг 2
Удалите восемь винтов Phillips №1 длиной 22 мм из серой облицовки.
Снимите серую облицовку.
Шаг 3
Удалите два винта Phillips №1 длиной 11 мм с задней части устройства.
Шаг 4
Отожмите верхний корпус с помощью лопатки.
Держите лопатка подальше от панели управления.
При снятии верхней облицовки учитывайте провода, соединяющие микроконтроллер с панелью.
Шаг 5

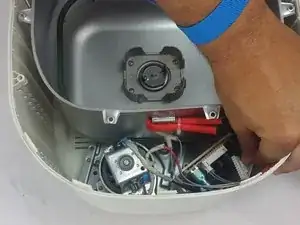

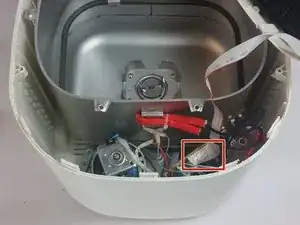

Отключите микроконтроллер и верхнюю облицовку.
Заземлите себя перед отключением, чтобы не повредить внутреннюю электронику.
Шаг 6

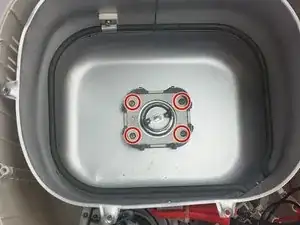

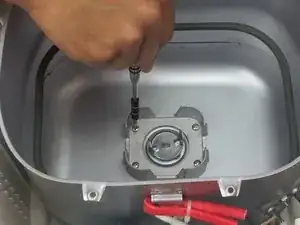

Удалите четыре винта Phillips №1 длиной 11 мм, крепящие защиту и внутреннюю облицовку.
Снимите маленькую прямоугольную защиту с нижней части облицовки.
Шаг 7

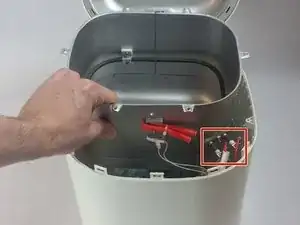

Снимите внутреннюю облицовку.
Внутренняя облицовка будет соединена проводами с внешней камерой.
Шаг 8

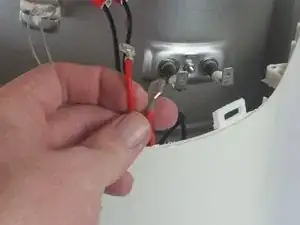

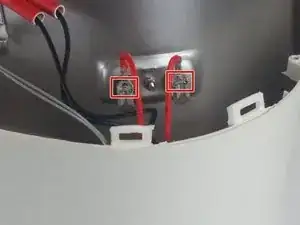

Отключите красные провода от внутренней облицовки.
Шаг 9

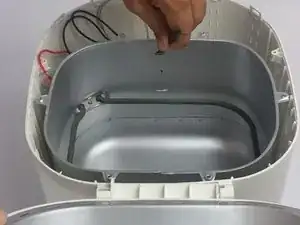

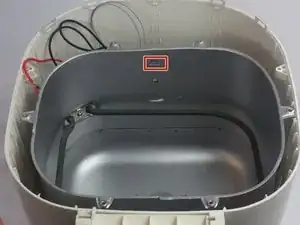

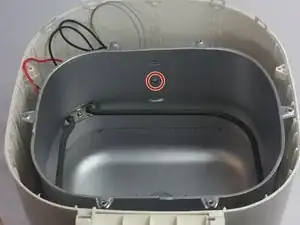

Удалите один винт Phillips №1 длиной 11 мм, который удерживает внутреннюю облицовку на месте.
Шаг 10

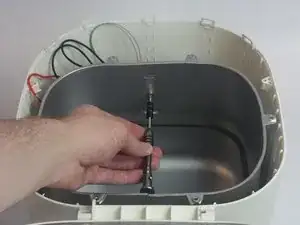

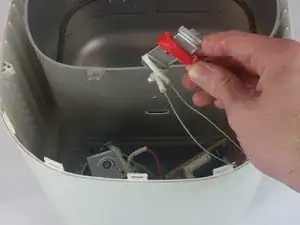

Используйте лопатка, чтобы вывинтить разъём, находящийся на внутренней облицовке.
Шаг 11

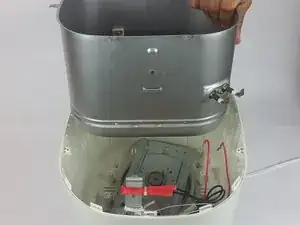

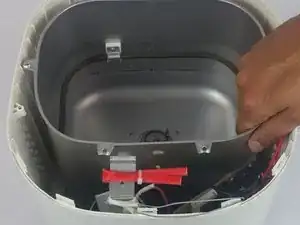

Снимите облицовку.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
