Замена помпы Saeco Minuto

Отключите вилку питания!

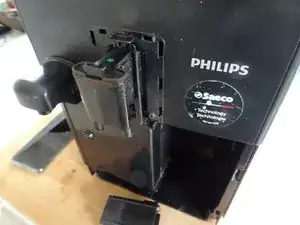

Снимите резервуар для воды.

Уберите все кофейные зерна.

Снимите заварной узел.

Снимите поддон и ящик для отработанного кофе.

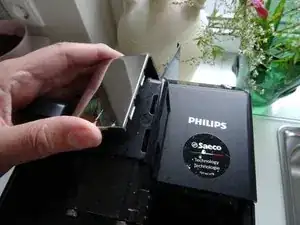

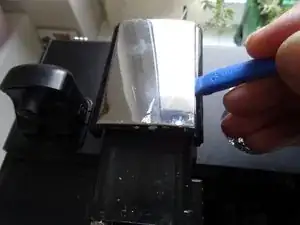

Подденьте пластиковой лопаткой по нижнему краю хромированной крышки, чтобы приподнять носик раздачи кофе. Эта крышка часто сидит очень плотно, придётся поддевать сильно и надеяться, что деталь не сломается.

Когда нижний край носика отожмётся, можно поддеть по боковому краю, пока хромированная крышка полностью не снимется.

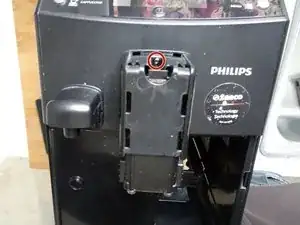

Снимите винт Torx T10 в верхней кромке носика раздачи кофе.

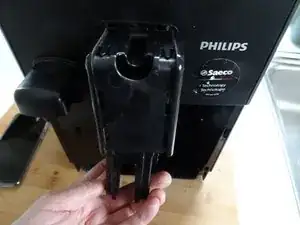

Снимите чёрную крышку над носиком раздачи кофе. Слайдерные сопла снимутся одновременно.

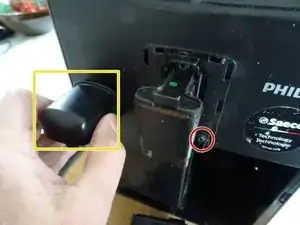

Снимите оба винта Torx T10 слева и справа на нижнем краю носика раздачи кофе.

Снимите носик для подачи горячей воды.

Выверните винт Torx T20, крепящий защиту от пальцев жёрновой группы. Снимите защиту от пальцев.

Если винты покрыты остатками кофе, сначала очистите их иглой и пылесосом.

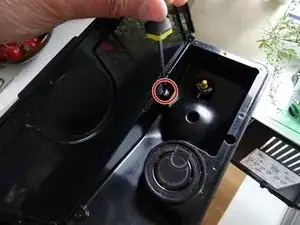

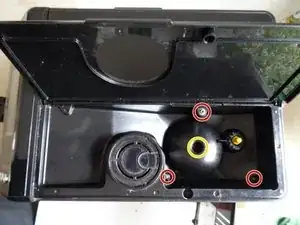

Снимите три винта Torx T10 в контейнере для зерен.

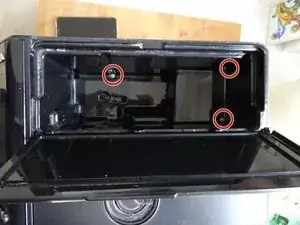

Снимите три винта Torx T10 под резервуаром для воды.

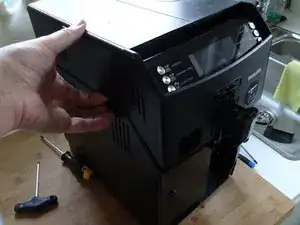

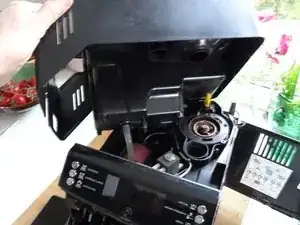

Возьмите верхнюю крышку за боковые стороны и приподнимите её.

Крышка всё ещё соединена кабелем и трубкой.

Снимите силиконовую трубку.

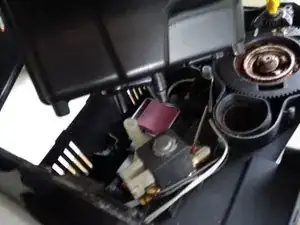

Снимите кабель датчика уровня воды с держателей.

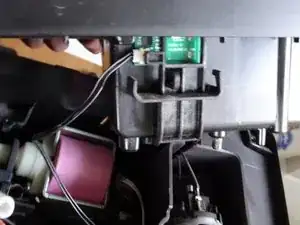

Осторожно отсоедините штекер от датчика уровня воды.

Крышка теперь свободна и её можно снять.

Откройте сервисную дверцу.

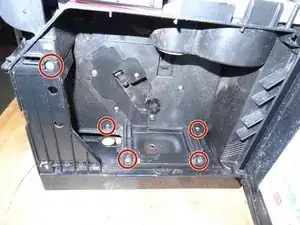

Выверните пять винтов Torx T10.

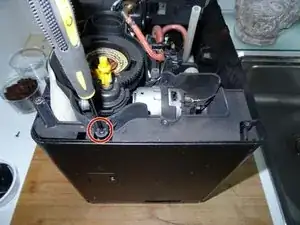

Выверните винт Torx T10, фиксирующий верхнюю часть жёрновой группы.

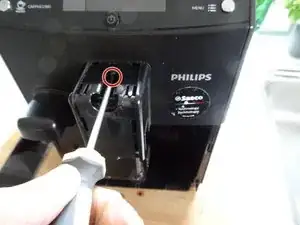

Если вы ещё этого не сделали: открутите центральный винт Torx T10 внизу распределителя носика кофе.

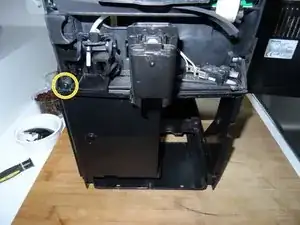

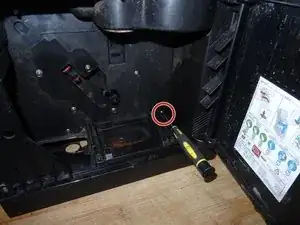

Открутите винт Torx T10 в средней левой передней части.

Поднимите сервисную дверцу и снимите её.

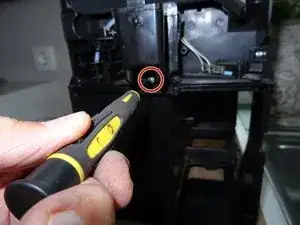

Открутите винт Torx T10, фиксирующий распределитель носика внутри.

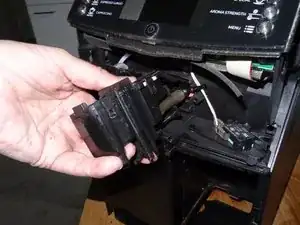

Поднимите распределитель носика кофе и снимите его.

Распределитель носика обычно грязный. Разберите его и тщательно очистите по этой инструкции.

Теперь вы должны иметь возможность вынуть внутреннюю рамку из наружной. В некоторых моделях она всё ещё может быть закреплена дополнительными винтами.

Поднимите внутреннюю рамку и выньте её из корпуса. Она может немного заедать — помогите пластиковой лопаткой.

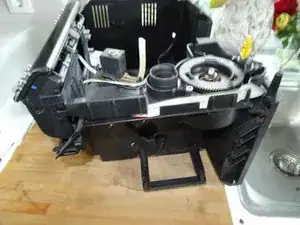

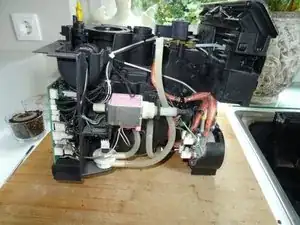

Так выглядит внутренняя рамка с трёх сторон. Все компоненты легко доступны, особенно помпа, расходомер и нагреватель.

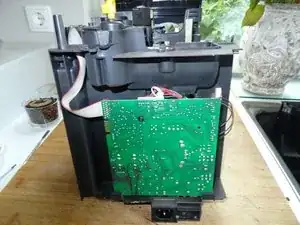

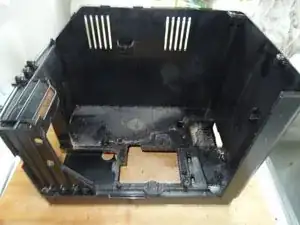

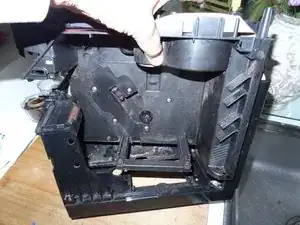

А так выглядит полностью освобождённый наружный корпус. Его теперь можно хорошо очистить.

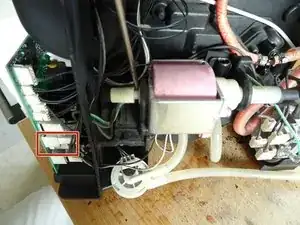

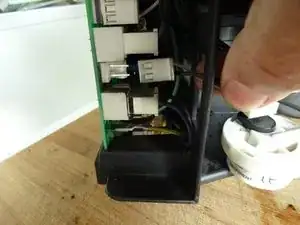

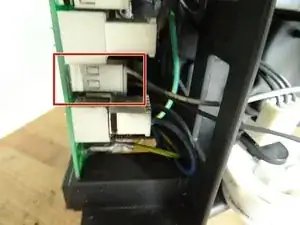

Отсоедините разъём кабеля помпы от платы управления.

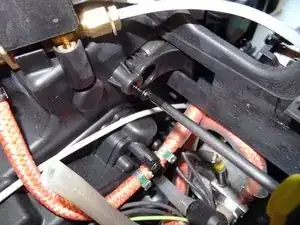

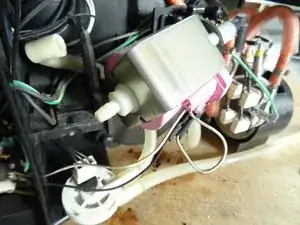

Сдвиньте впуск воды с левой стороны помпы отвёрткой с плоским лезвием.

Выньте помпу из левого резинового держателя.

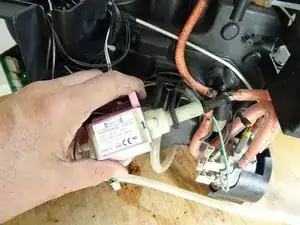

Плотно уложите кабели вокруг насоса и открутите насос от соединения — клапана сброса давления — с правой стороны

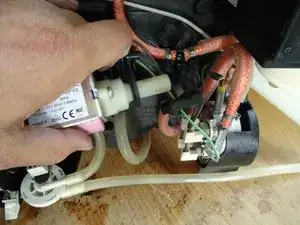

Достаньте насос из правого резинового держателя.

Если на сменном насосе нет термопредохранителя, вы должны отсоединить его от старого насоса и перенести на новый. (отмечено красным на третьем изображении)
