Уплотнитель в впускном клапане
Уплотнители впускного клапана испытывают большие нагрузки и требуют периодической замены. Замена проста. Это покажет вам, как это сделать.
Примечание: в зависимости от модели клапан поддержки может выглядеть иначе. Он имеет скользящий элемент и светло-бежевый цвет. Если это так, пожалуйста, обратитесь к этим инструкциям.
Эти инструкции также могут помочь с другими моделями Saeco и с кофемашинами от Philips и Gaggia — они все производятся одним и тем же производителем и имеют очень схожий дизайн.
Шаг 1

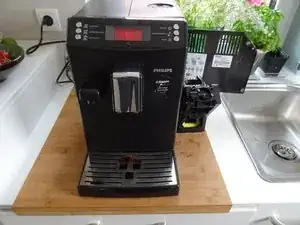

Откройте боковую панель и снимите узел заваривания.
Шаг 2

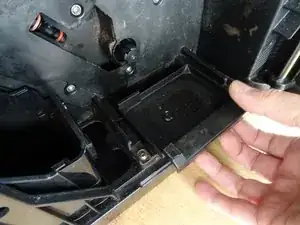

Снимите поддон для капель под узлом заваривания.
Шаг 3

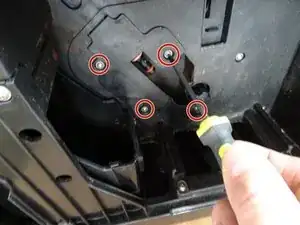

Открутите четыре винта Torx T10, которые держат крышку впускного клапана.

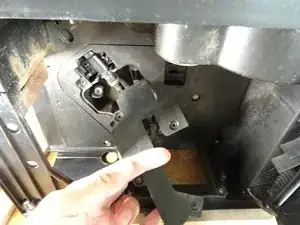

Снимите крышку.
Тщательно очистите внутреннюю и заднюю панели этой крышки.
Шаг 4
Вы можете заменить уплотнители, лучше, если вы полностью снимете насадку.
Замените прокладки с помощью тупого инструмента, например, лопатки.
Верхняя прокладка больше.
Смажьте прокладки силиконовой смазкой.

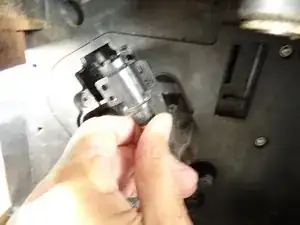

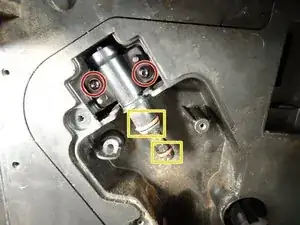

Чтобы снять насадку, необходимо открутить два винта Torx T10.
Шаг 5

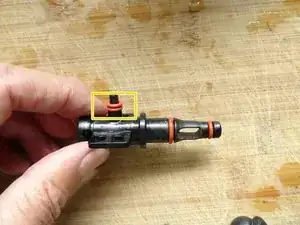

Здесь вы видите снятый разъем. Обратите внимание на двойные O-образные кольца. Они могут застрять в отверстии.

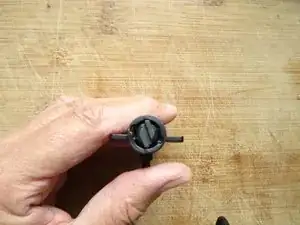

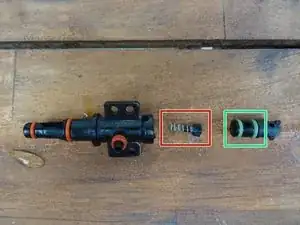

Откройте клапан. Для этого необходимо немного повернуть слот на верхнем конце, затем внутренняя часть выйдет. Проверьте пружину, стержень клапана и два уплотнителя. При сборке обратите внимание на правильное положение штока клапана: он должен указывать на сторону впуска воды, иначе клапан не откроется!
Замените уплотнители на насадке и немного смажьте их силиконовой смазкой пищевого назначения.
Если два зеленых O-образных кольца больше не герметичны, клапан больше не работает. Замените уплотнители.
Заключение
Пройдите шаги в обратном порядке, чтобы собрать устройство обратно.
Перевод руководства с ifixit.com
