Замена расходомера Saeco Minuto

Отключите вилку питания!

Снимите резервуар для воды.

Удалите все кофейные зерна.

Снимите варочный блок.

Снимите поддон и ящик для отработанного кофе.

Подденьте пластиковой лопаткой по нижнему краю хромированной накладки, чтобы приподнять сопло подачи кофе. Эта накладка часто очень плотно сидит, поэтому придётся поддеть сильно и надеяться, что деталь не треснёт.

Когда нижний край сопла освободится, подденьте по боковому краю, пока хромированная накладка не снимется полностью.

Выверните винт Torx T10 в верхнем крае сопла подачи кофе.

Снимите чёрную крышку над соплом подачи кофе. Сдвижные насадки отойдут одновременно.

Снимите оба винта Torx T10 слева и справа по нижнему краю сопла подачи кофе.

Снимите сопло подачи горячей воды.

Выверните винт Torx T20 на защитном кожухе жерновов. Снимите защитный кожух.

Если винты покрыты кофейными остатками, сначала очистите их иглой и пылесосом.

Выверните три винта Torx T10 в контейнере для зерен.

Выверните три винта Torx T10 под резервуаром для воды.

Возьмите верхнюю крышку за боковые стороны и приподнимите её.

Крышка всё ещё соединена кабелем и трубкой.

Снимите силиконовую трубку.

Снимите кабель датчика уровня воды с держателей.

Осторожно выньте разъём с датчика уровня воды.

Крышка теперь свободна и может быть снята.

Откройте сервисную дверцу.

Выверните пять винтов Torx T10.

Выверните один винт Torx T10, фиксирующий верхнюю часть жерновов.

Если вы ещё не сделали этого: отвинтите центральный винт Torx T10 внизу распределителя сопла кофе.

Отвинтите винт Torx T10 в средней левой части передней стороны.

Поднимите сервисную дверцу и снимите её.

Выверните винт Torx T10, фиксирующий распределитель сопла внутри.

Поднимите распределитель сопла и снимите его.

Распределитель сопла обычно загрязнён. Откройте и тщательно очистите его.

Теперь вы должны иметь возможность вынуть внутреннюю раму из внешней. В некоторых моделях она всё ещё прикреплена дополнительными винтами.

Поднимите внутреннюю раму и извлеките её из внешнего корпуса. Она может немного застрять, помогите пластиковой лопаткой.

Так выглядит внутренняя рама с трёх сторон. Все компоненты легко доступны, особенно насос, расходомер и нагреватель.

А это полностью опустошённый внешний корпус. Теперь его можно хорошо очистить.

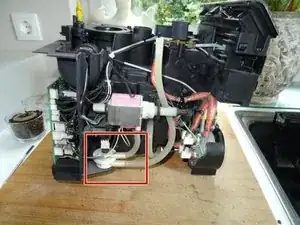

Положите машину на бок так, чтобы расходомер оказался сверху.

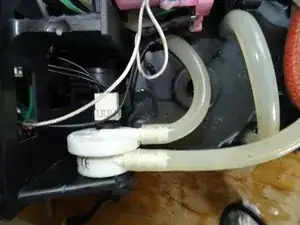

Отключите силиконовые трубки от расходомера.

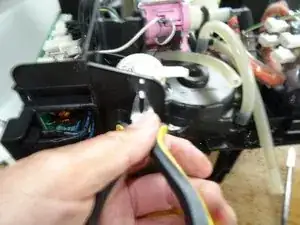

Расходомер зафиксирован в внутренней раме. С помощью плоскогубцев сожмите белые пластиковые защёлки снизу и выдавите расходомер наружу.

Отключите расходомер.

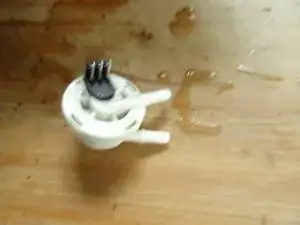

Снимите расходомер.

Подуйте в нижнее сопло в направляющую потокомер. Это должно быть довольно легко, и Вы должны услышать жужжание турбины.

Верхняя половина потокомера зафиксирована байонетным замком. Поверните верхнюю часть немного против часовой стрелки.

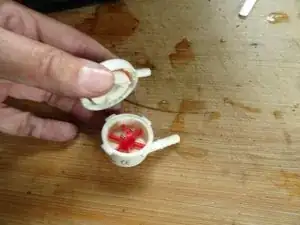

Снимите верхнюю половину. Обратите внимание на уплотнительное кольцо. Турбину можно легко вынуть.

Теперь Вы можете хорошо очистить и удалить накипь со всех частей. Особо очистите входное сопло, например иглой. Отверстие довольно узкое.

Соберите потокомер и снова проверьте, подув в него, чтобы убедиться, что вода свободно проходит и турбина хорошо жужжит.

Если нет — потокомер необходимо заменить.
