Задние колеса iRobot Roomba 980

Сборка задних колес отвечает за движение roomba. Если они повреждены, roomba начнет двигаться нерегулярно или вообще не будет двигаться.

Шаг 1

Переверните устройство и удалите два винта размером 11,5 мм с помощью отвертки Phillips #1.

Удалите заднюю панель с помощью отвертки Phillips #1.

Аккуратно поднимите панель вверх после того, как винты будут удалены.

Обхватите обеими руками черные язычки на каждом конце аккумулятора.

Поднимите язычки вверх, чтобы извлечь аккумулятор.

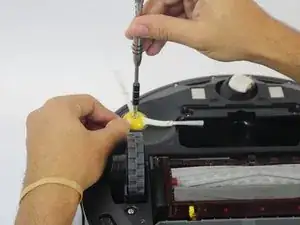

Ослабьте винт на боковой щетке.

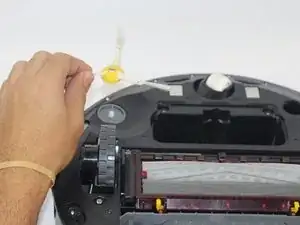

Снимите боковую щетку с устройства.

Удалите (2) винта размером 11,5 мм с помощью отвертки Phillips #1.

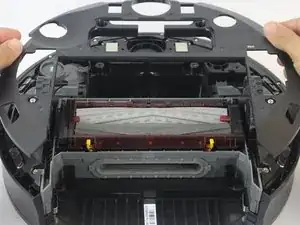

Аккуратно снимите панель, подняв ее с устройства.

Удаление модуля щетки может облегчить извлечение модуля колес

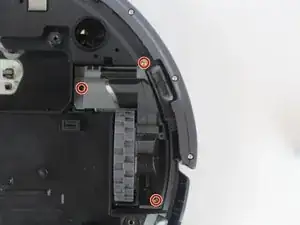

Найдите (3) винта размером 15,8 мм и удалите их.

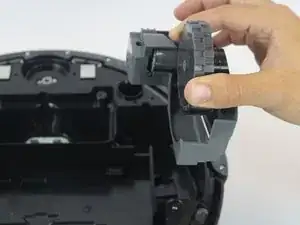

Поднимите модуль колес, извлекая его из пылесоса.

Удалите другое колесо, повторив эти шаги.

Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
