Замена модуля щетки iRobot Roomba 980

Бытовая техника

Модуль щетки на Roomba выполняет основную часть уборки и может легко запутаться в различных волокнах, таких как волосы, что приводит к его остановке. Когда это происходит, необходимо снять модуль и очистить его, как описано в разделе устранения неполадок.

Шаг 1

Переверните устройство и удалите два винта 11,5 мм с помощью отвертки типа Phillips #1.

Шаг 2

Открутите заднюю панель с помощью отвертки типа Phillips #1.

После того как винты удалены, осторожно поднимите панель вверх.

Шаг 3

С обеих сторон возьмитесь за два черных язычка на концах батареи.

Потяните язычки вверх, чтобы удалить батарею.

Шаг 4

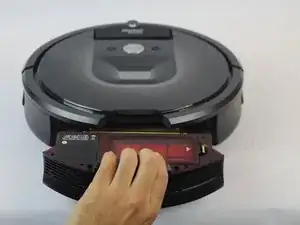

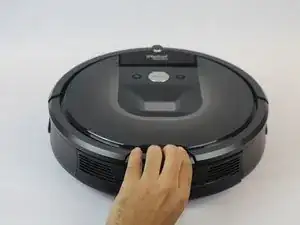

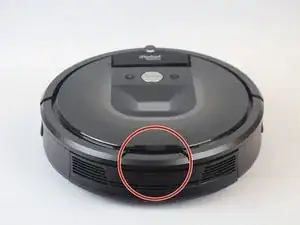

Нажмите кнопку на задней стороне устройства.

Потяните контейнер на себя, чтобы его удалить.

Шаг 5

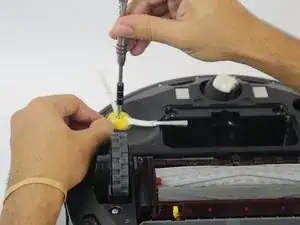

Ослабьте винт, удерживающий боковую щетку на месте.

Винт прикреплен к боковой щетке и не выходит полностью.

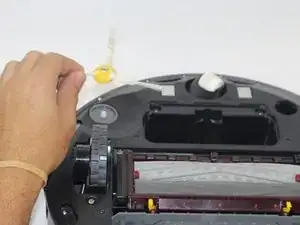

Поднимите боковую щетку.

Шаг 6

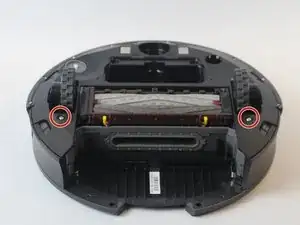

Удалите (2) винта 11,5 мм типа Phillips #1, удерживающих нижнюю панель.

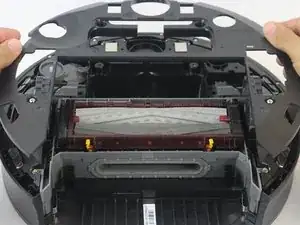

Осторожно поднимите нижнюю панель.

Шаг 7

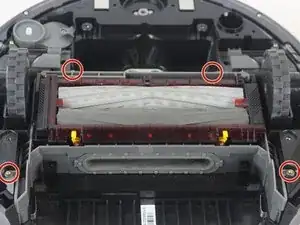

Удалите (4) винта 15,8 мм типа Phillips #1, удерживающих модуль щетки.

Шаг 8

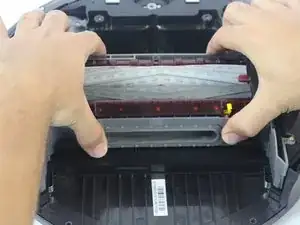

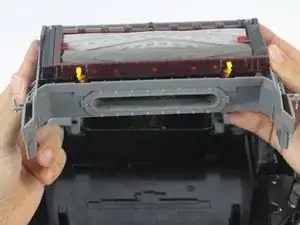

Осторожно поднимите модуль щетки, используя обе руки.

Заключение

Для сборки устройства выполн

Перевод руководства с ifixit.com
