Протокол Замены Мотора Беспилотника TerraCopter EVO

Разверните беспилотник так, чтобы чёрная сторона корпуса была направлена вверх.

На нижней стороне беспилотника отвинтите двадцать два винта Phillips #1 длиной 5 мм, крепящие чёрную рамку к корпусу.

Один винт расположен под задним фонарём. Подденьте непрозрачную крышку, чтобы получить доступ к последнему винту.

Пластиковые рамки подвержены растрескиванию.

Провода проходят через обе рамки.

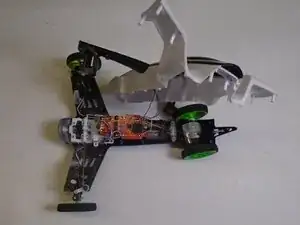

Отделите белый корпус от чёрной рамки, поддев их друг от друга.

Осторожно подденьте мотор и извлеките его из гнезда.

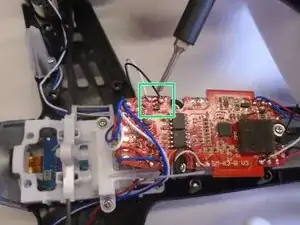

Найдите эти точки пайки проводов на плате.

Со стороны передней части беспилотника у левого мотора — красный и синий провода.

Со стороны передней части беспилотника у правого мотора — белый и чёрный провода.

Отпаяйте провода от соответствующих точек на плате с помощью паяльника, соблюдая соответствие проводов каждому мотору.

Если вы не знакомы с пайкой, ознакомьтесь с нашим руководством «Как паять и выпаивать соединения».
