Замена вентилятора охлаждения Yuneec ST16S

Транспорт

В этом руководстве объясняется замена вентилятора охлаждения Yuneec ST16S, который используется для охлаждения воздуха внутри устройства и удаления тепла, находящегося внутри. Эта замена может потребовать некоторых усилий, но в целом она довольно проста. Вы можете найти дополнительную информацию на странице устранения неполадок.

Шаг 1

Нажмите на кнопку, расположенную сверху батареи, при этом нажимая на батарею вниз.

Шаг 2

Продолжая нажимать кнопку, выдвиньте батарею из слота.

Шаг 3

Удалите один винт из отсека для батареи.

Шаг 4

Удалите резиновые упоры с задней стороны устройства с помощью лопатки.

Шаг 5

Удалите два винта, расположенные под каждым из резинок.

Шаг 6

Удалите три винта вдоль верхней части устройства.

Шаг 7

Осторожно снимите заднюю панель с устройства.

Шаг 8

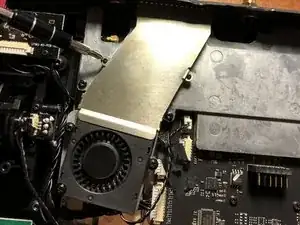

Удалите винты с металлической скобы и вокруг вентилятора охлаждения.

Шаг 9

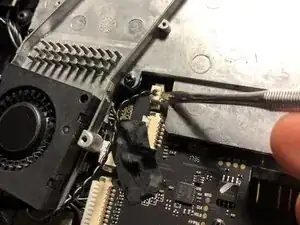

Отключите вентилятор охлаждения от устройства.

Шаг 10

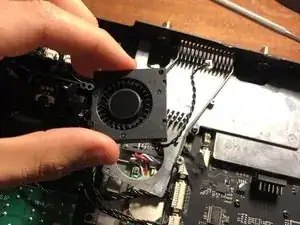

Удалите вентилятор охлаждения из устройства.

Перевод руководства с ifixit.com
