Замена переднего сенсора видения DJI Mavic Pro

Возьмите аккумулятор за оба борта.

Сожмите кнопки фиксации по обоим бокам аккумулятора.

Поднимите аккумулятор вверх и извлеките его.

Удалите шесть винтов 5 мм с головкой 1.5 Hex, поворачивая отвертку против часовой стрелки.

Переверните дрон так, чтобы подвесная камера была сверху.

Удалите два винта 4 мм с головкой 1.5 Hex возле корпуса подвеса, поворачивая отвертку против часовой стрелки.

Удалите два винта 5 мм с головкой 1.5 Hex возле корпуса подвеса, поворачивая отвертку против часовой стрелки.

Снимите две маленькие панельные пластинки возле корпуса подвеса с помощью пинцета.

Удалите два винта 5 мм с головкой 1.5 Hex и два винта PH000, которые находятся под панельными пластинками, поворачивая соответствующие отвертки против часовой стрелки.

Переверните дрон обратно так, чтобы верхняя крышка была сверху.

Отожмите верхнюю крышку с помощью нейлоновой лопатки.

Будьте осторожны при поддевании лопаткой — вы можете повредить пластиковые защёлки верхней крышки.

Отсоедините белый разъём на задней части платы контроллера полёта, аккуратно потянув за основание.

Удалите один винт 5 мм JIS #0 с маленькой микроплаты у передней части DJI Mavic Pro, поворачивая против часовой стрелки.

Отведите шнур и микроплату от передней части DJI Mavic Pro с помощью пинцета.

Откройте две маленькие ZIF-коннектора у передней части платы, сняв пластиковые крышки.

Затем снимите два ZIF-коннектора под крышками с помощью нейлоновой лопатки.

Удалите два винта 6 мм JIS #00 с пластиковой крышки платы на передней части DJI Mavic Pro.

Переверните DJI Mavic Pro.

Аккуратно нажмите защёлку крышки подвеса.

Снимите крышку.

Переверните DJI Mavic Pro обратно, верхней стороной вверх.

Снимите два ZIF-коннектора, расположенные за пластиковыми крышками, с помощью нейлоновой лопатки.

Осторожно отсоедините разъём питания, расположенный слева за платой подвеса, потянув вверх за белое основание.

Соскребите пластиковый клей, закрывающий два винта 5 мм JIS #000, соединённых с платой подвеса.

Удалите два винта 5 мм JIS #000 с платы подвеса, поворачивая отвертку против часовой стрелки.

Удалите два винта 7 мм JIS #00 в самой передней части DJI Mavic Pro, поворачивая отвертку против часовой стрелки.

Осторожно при снятии этих винтов камера или остатки её сборки могут упасть.

Переверните DJI Mavic Pro так, чтобы камера была направлена к вам.

Аккуратно потяните сборку подвеса/камеры вверх и извлеките её.

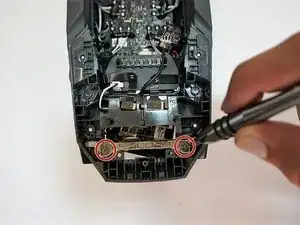

Удалите два винта 6 мм JIS #0, поворачивая против часовой стрелки.

Снимите передний элемент сенсора видения, потянув деталь вверх и от корпуса дрона.
