Снятие верхней крышки DJI Mavic Pro

Перед началом открутки винтов сначала необходимо извлечь аккумулятор: сожмите боковые стороны аккумулятора, как показано на фотографиях, и потяните его вверх и прочь от дрона.

На верхней части дрона расположено 6 винтов. Четыре из них находятся под аккумулятором, а ещё два — в задней части дрона. Все они длиной 5.8 мм с головкой под шестигранник 1.5 мм; однако мне было удобнее вынимать их битой Torx T6H.

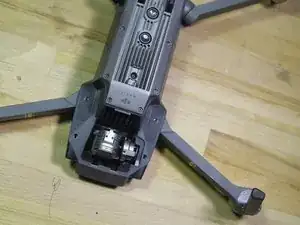

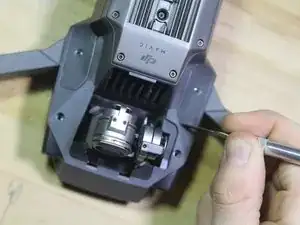

Теперь переверните дрон и ориентируйте его так, чтобы камера была обращена к вам. В этот момент следует снять защиту камеры/подвеса, но лучше оставить распорку подвеса на месте.

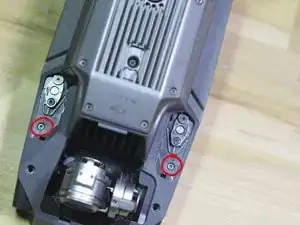

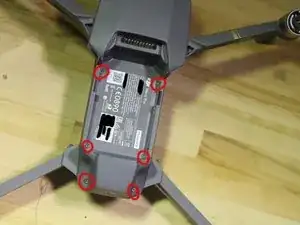

Удалите четыре ближайших винта, обведённых красным. Ближе к передней части винты имеют длину 5.8 мм и диаметр 2 мм, а ближе к задней части — длину 4.8 мм и диаметр 1.5 мм. При сборке будьте внимательны, чтобы не перепутать эти винты.

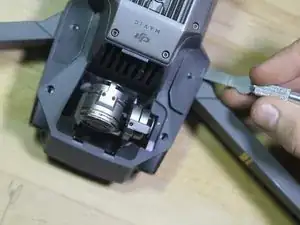

Под этими крышками находятся винты, которые фиксируют верхнюю панель. Для их удаления потребуется острый инструмент с плоской кромкой, например хоббийный нож: подденьте крышку спереди и продвигайтесь вокруг к её задней части — она должна отщелкнуться.

Повторите процедуру с левой и правой стороны дрона.

Приношу извинения, на этих фотографиях не та область в фокусе, но они всё ещё могут служить своему назначению.

Там находятся два винта под шестигранник 1.5 мм, длиной 5.8 мм и диаметром 2 мм. Они толще винтов, удерживающих крышки, потому что винты под ними фиксируют саму верхнюю крышку. Учтите это при сборке.

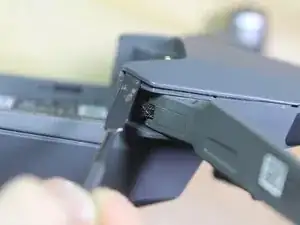

Сначала переверните дрон так, чтобы он был в нормальном положении и смотрел от вас. Используйте металлическую лопатку, чтобы поддеть и приоткрыть заднюю часть корпуса. Не тяните слишком сильно вверх — там всё ещё есть кабель, соединяющий две части.

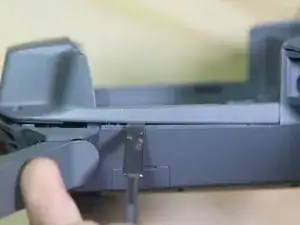

Просуньте лопатку вдоль каждой стороны, отщёлкивая защёлки по пути; остановитесь за 1–2 см до окончания гнезда аккумулятора.

Осторожно приподнимите заднюю часть верхней крышки на 0.5–1 мм и вставьте пинцет. Захватите чёрный кабель в тканевой оплётке, соединяющий верхнюю и нижнюю части, и аккуратно подтяните его вверх и прочь от нижней платы. Задняя часть должна свободно отойти вверх на 2–3 мм.

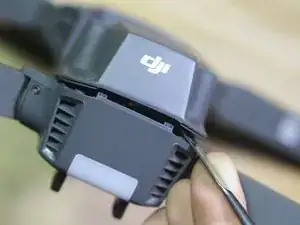

Вставьте металлическую лопатку между верхней и нижней частями корпуса с левой и правой стороны, как показано на фото. Подденьте аккуратно, пока крышка не освободится.

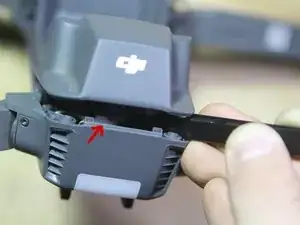

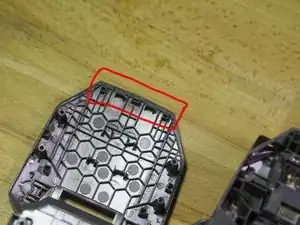

Этот момент сложный. Передний край зафиксирован четырьмя защёлками. Половина защёлок направлена в одну сторону, половина — в противоположную. Будьте аккуратны при их разъединении. На фотографиях показаны расположение и направление защёлок.
