Замена материнской платы DJI Mavic Mini
Если у вашего DJI Mavic Mini возникают проблемы с подачей питания на пропеллеры, проблемы с зарядкой или не работает датчик нижнего обзора, используйте это руководство для замены основной платы, также известной как материнская плата.
Многие из этих проблем могут быть вызваны плохими соединениями кабелей или просто неисправной основной платой. Перед использованием этого руководства убедитесь, что на основной плате нет механических или водяных повреждений, так как это может полностью вывести плату из строя.
Шаг 5 требует снятия всех проводов, подключённых к основной плате, чтобы извлечь её из дрона. Возможно, вам придётся распаять некоторые провода, если их нельзя легко снять с помощью антистатических пинцетов с притуплёнными концами.
В этом наборе инструкций мы подробно опишем процесс демонтажа, осмотра и замены основной платы DJI Mavic Mini.
После замены материнской платы необходимо откалибровать подвес и камеру. Как калибровать DJI Mavic Mini смотрите в этом руководстве https://youtu.be/mu03HWXplM4
Шаг 1
Разместите DJI Mavic Mini так, чтобы камера была обращена от Вас.

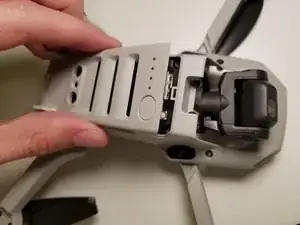

Нажмите пальцем на выступ панели, пока крышка не приоткроется.
Поднимите панель вверх, чтобы открыть отсек аккумулятора.
Шаг 2
Нажмите фиксатор на модуле аккумулятора, чтобы освободить замок.
Выньте аккумулятор прямо из корпуса.
Шаг 3
Проверьте контакты аккумулятора на дроне на предмет коррозии или деформации. Если обнаружены такие дефекты, замена модуля аккумулятора может не решить проблему.
Проверьте гнёзда контактов в модуле аккумулятора на предмет засоров.
Вставьте новый аккумулятор в корпус. Убедитесь, что все соединения чистые, не забиты и располагаются ровно.
Шаг 4
Удалите четыре винта 5 мм, удерживающие верхнюю панель, с помощью отвёртки J000.

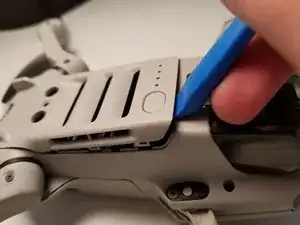

Разверните заднюю часть DJI Mavic Mini к себе. Откройте крышку аккумуляторного отсека, используя инструмент iFixit Opening Tool, чтобы поддеть верхнюю панель по швам.
Удалите два винта 5 мм, удерживающие нижнюю панель, с помощью отвёртки J000.
Шаг 5
Разверните нижнюю часть DJI Mavic Mini к себе.

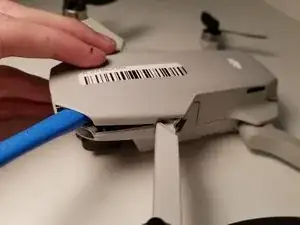

Снимите нижнюю панель, вставив инструмент iFixit Opening Tool в кромку нижнего корпуса.
Вставьте несколько пластин в шов по периметру, чтобы не допустить закрытия нижней панели, затем подденьте её и снимите.
Шаг 6

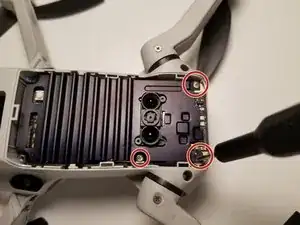

Удалите три винта 5 мм с помощью отвёртки J000.

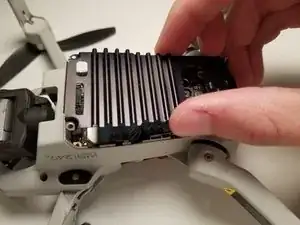

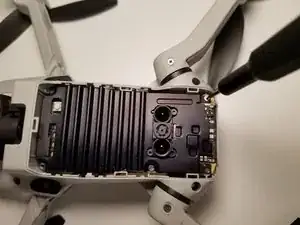

Снимите радиатор, чтобы открыть доступ к основной плате.
Шаг 7
При снятии материнской платы не удаляйте термопасту с неё. Это приведёт к перегреву дрона.

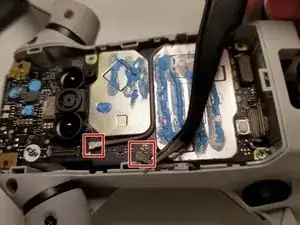

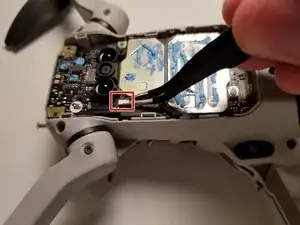

С помощью антистатических пинцетов с притуплёнными концами аккуратно удалите клей, удерживающий кабельные разъёмы на основной плате, следя за тем, чтобы не поцарапать плату. Отсоедините разъёмы.
Шаг 8

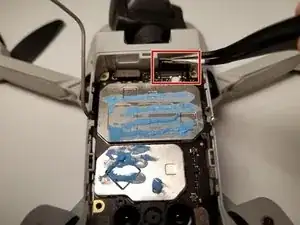

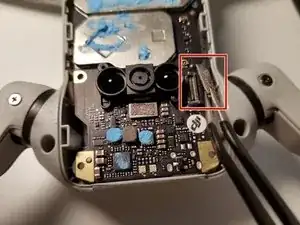

Отключите оставшиеся кабели и антенны от основной платы, поддев их вверх с помощью антистатических пинцетов с притуплёнными концами.

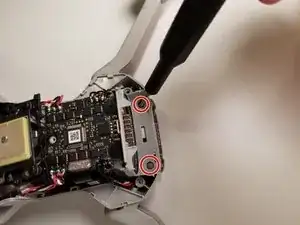

С помощью отвёртки J000 удалите оставшиеся два винта 5 мм, удерживающие материнскую плату.

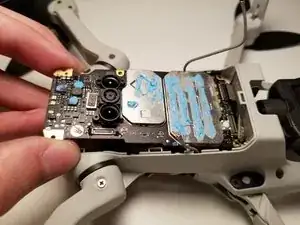

Извлеките материнскую плату из DJI Mavic Mini.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
