Замена модуля GPS DJI Mavic Pro

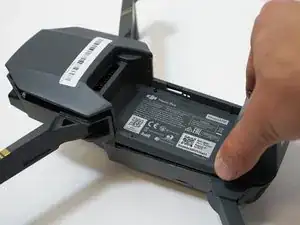

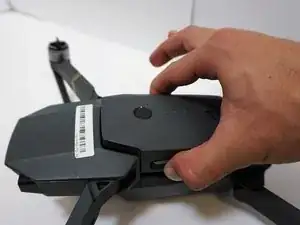

Возьмитесь за обе стороны аккумулятора.

Сожмите фиксирующие кнопки по обеим сторонам аккумулятора.

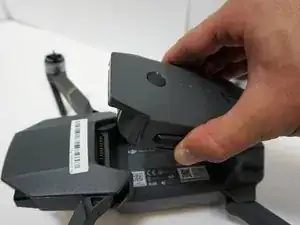

Поднимите аккумулятор вверх и извлеките его.

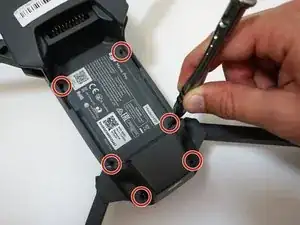

Удалите шесть винтов 5 мм с головкой 1.5 Hex, вращая отвертку против часовой стрелки.

Переверните квадрокоптер так, чтобы стабилизатор (гимбал) был направлен вверх.

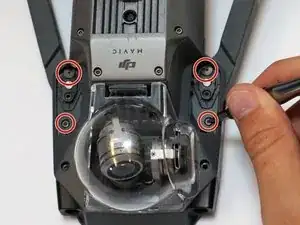

Удалите два винта 4 мм с головкой 1.5 Hex рядом с корпусом гимбала, вращая отвертку против часовой стрелки.

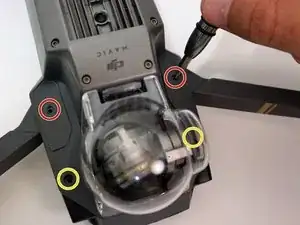

Удалите два винта 5 мм с головкой 1.5 Hex рядом с корпусом гимбала, вращая отвертку против часовой стрелки.

Снимите две маленькие панельные вставки рядом с корпусом гимбала пинцетом.

Удалите два винта 5 мм с головкой 1.5 Hex и два винта PH000, которые находятся под панельными вставками, вращая соответствующие отвертки против часовой стрелки.

Переверните квадрокоптер обратно так, чтобы верхняя панель была направлена вверх.

Отожмите верхнюю панель с помощью нейлоновой лопатки.

Будьте осторожны при отщёлкивании лопаткой, так как вы можете повредить пластиковые защёлки верхней панели.

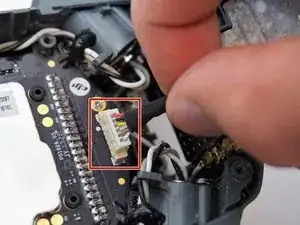

Отключите белый разъём на задней части платы полёта, аккуратно потянув за основание.

Переверните верхнюю панель так, чтобы металлическая пластина была направлена вверх.

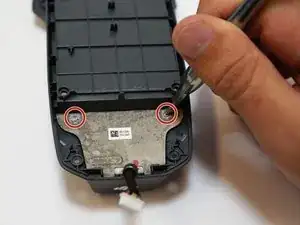

Удалите два винта 5 мм JIS #00 из металлической пластины, вращая отвертку против часовой стрелки.

Если отвёртка JIS #00 слишком мала, возможно, потребуется использовать отвёртку JIS #0.

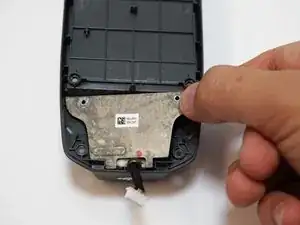

Подденьте металлическую пластину от верхней панели с помощью нейлоновой лопатки.

Удалите металлическую пластину из верхней панели, приподняв её вверх и вынув наружу.

При поддевании металлической пластины вы можете услышать хлопок, но повреждений не произойдёт.

С помощью пинцета извлеките модуль GPS из верхней панели.
