Замена модуля GPS в DJI Mavic Mini

Поверните DJI Mavic Mini так, чтобы камера была обращена в противоположную сторону.

Нажмите пальцем на выступ панели, пока крышка не приоткроется.

Поднимите панель вверх, чтобы открыть модуль аккумулятора.

Нажмите на фиксатор модуля аккумулятора, чтобы отключить блокировку.

Вытяните аккумулятор прямо из корпуса.

Проверьте контакты аккумулятора на дроне DJI на наличие коррозии или деформации. Если обнаружены эти повреждения, замена модуля аккумулятора может не устранить возникшую проблему.

Проверьте разъёмы на модуле аккумулятора на наличие загрязнений или закупорки.

Вставьте новый аккумулятор в корпус. Убедитесь, что все контакты чистые, не загрязнены и не деформированы.

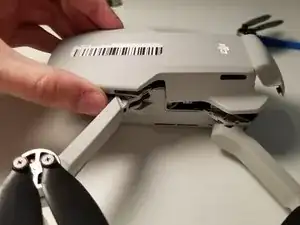

Поместите пальцы на край верхней части корпуса и начните разъединять защёлки по краям, затем аккуратно подденьте корпус, чтобы открыть его.

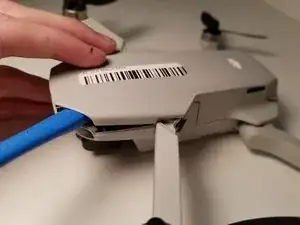

Альтернативно можно сначала вставить инструмент для вскрытия iFixit между верхней и нижней частями корпуса, затем обойти весь периметр, чтобы отделить верхнюю часть корпуса.

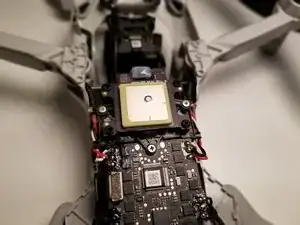

После того как внутренние компоненты стали доступны, найдите плату GPS — это центральный элемент с цветным квадратом, расположенный в середине дрона.

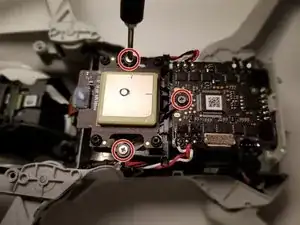

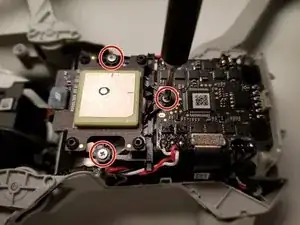

Открутите три винта размером 1,0 мм, образующих треугольник вокруг платы GPS, с помощью отвёртки JIS #000.

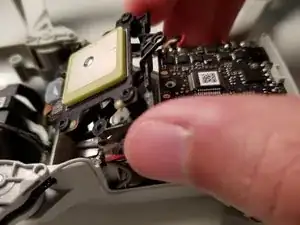

Аккуратно переверните модуль GPS. Будьте внимательны — он всё ещё соединён с устройством разъёмом.

Воспользуйтесь антистатическими пинцетами с тупыми концами, чтобы разъединить суперклей, которым кабель прикреплён к GPS.

Повторите эту процедуру для суперклея с другой стороны.

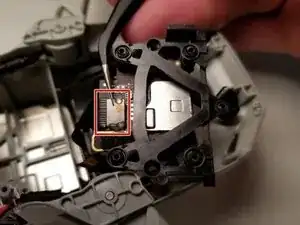

Отсоедините соединитель с нажимной фиксацией от GPS.

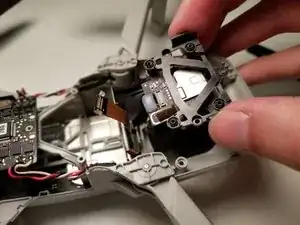

Извлеките модуль GPS из дрона.
