Замена кардана/камеры DJI Mavic Pro
Следуйте этому руководству, чтобы снять кардан/камеру DJI Mavic Pro M1P. Перед доступом к кардану потребуется вынуть аккумулятор и снять верхнюю крышку. Учтите, что придётся счистить немного пластикового клея, который закрывает несколько винтов. Для работы понадобятся пинцет и три отвертки разного размера, как указано в разделе «Инструменты».
Шаг 1
Возьмите аккумулятор с обеих сторон.
Сожмите кнопки фиксации с обеих сторон аккумулятора.
Поднимите аккумулятор вверх и выньте его.
Шаг 2
Выверните шесть винтов 5 мм 1.5 Hex, поворачивая отвертку против часовой стрелки.
Шаг 3
Переверните дрон так, чтобы кардан был сверху.
Выверните два винта 4 мм 1.5 Hex возле корпуса кардана, поворачивая отвертку против часовой стрелки.
Выверните два винта 5 мм 1.5 Hex возле корпуса кардана, поворачивая отвертку против часовой стрелки.
Шаг 4
Снимите два маленьких панельных элемента возле корпуса кардана пинцетом.
Шаг 5
Выверните два винта 5 мм 1.5 Hex и два винта PH000, находящиеся под панельными элементами, поворачивая соответствующие отвертки против часовой стрелки.
Шаг 6
Переверните дрон обратно так, чтобы верхняя крышка была сверху.
Подденьте верхнюю крышку нейлоновой лопаткой.
Будьте осторожны при поддевании лопаткой, вы можете повредить пластиковые защёлки верхней крышки.
Шаг 7

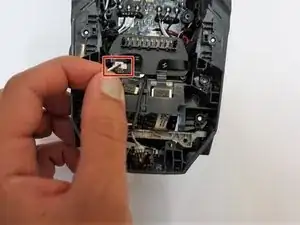

Отсоедините белый разъём на задней части платы полётного контроллера, аккуратно потянув за основание.
Шаг 8
Выверните один винт 5 мм JIS #0 с небольшой платы микроконтроллера спереди DJI Mavic Pro, поворачивая против часовой стрелки.
Шаг 9

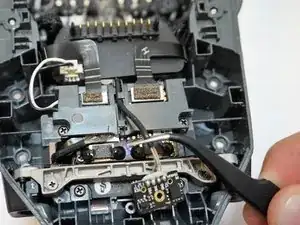

Отведите шнур и плату микроконтроллера от передней части DJI Mavic Pro с помощью пинцета.
Шаг 10

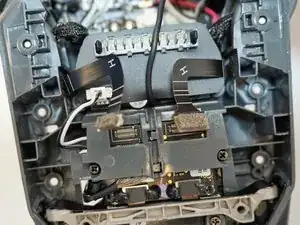

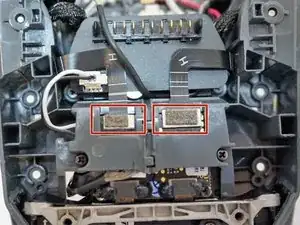

Откройте два маленьких ZIF-разъёма спереди платы, сняв пластиковые крышки.
Затем извлеките два ZIF-разъёма под крышками с помощью нейлоновой лопатки.
Шаг 11

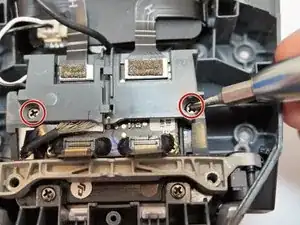

Выверните два винта 6 мм JIS #00 с пластиковой крышки платы спереди DJI Mavic Pro.
Шаг 12
Переверните DJI Mavic Pro.

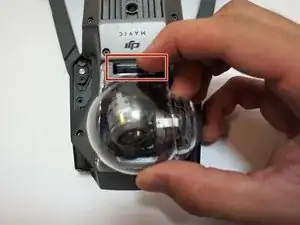

Осторожно нажмите защёлку крышки кардана.
Снимите крышку.
Шаг 13
Переверните DJI Mavic Pro обратно лицевой стороной вверх.

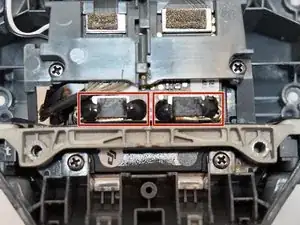

Отсоедините два ZIF-разъёма, расположенные за пластиковыми крышками, с помощью нейлоновой лопатки.
Шаг 14
Аккуратно отсоедините силовой разъём, расположенный слева за платой кардана, потянув вверх за белое основание.
Шаг 15

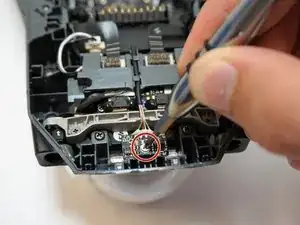

Соскребите пластиковый клей, закрывающий два винта 5 мм JIS #000, соединяющих плату кардана.

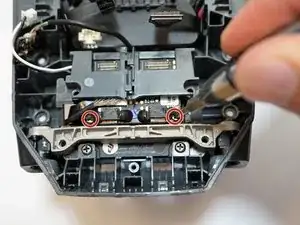

Выверните два винта 5 мм JIS #000 с платы кардана, поворачивая отвертку против часовой стрелки.
Шаг 16

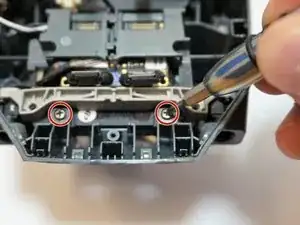

Выверните два винта 7 мм JIS #00 в самой передней части DJI Mavic Pro, поворачивая отвертку против часовой стрелки.
Осторожно при снятии этих винтов камера или оставшаяся часть узла камеры может упасть.
Шаг 17
Переверните DJI Mavic Pro так, чтобы камера была направлена к вам.

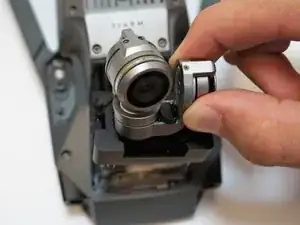

Осторожно потяните узел кардана/камеры вверх и извлеките его.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
