Замена переднего кронштейна (руки) DJI Mavic Pro

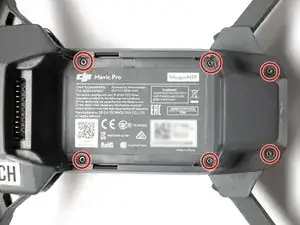

Удалите 6 винтов с шестигранной головкой с верхней крышки. Это 1.5 мм, все одинаковой длины.

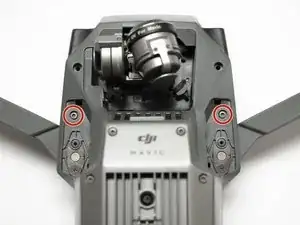

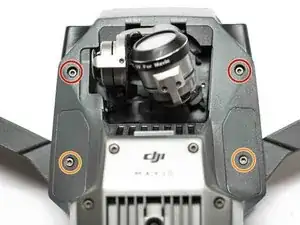

Удалите по два винта с шестигранной головкой по обе стороны от подвеса (гимбала). Это 1.5 мм и такой же длины, как и 6 винтов верхней крышки.

Удалите два более маленьких винта с шестигранной головкой из крышек под передними руками. Это 1.5 мм и КОРОЧЕ предыдущих винтов.

Используйте плоский конец лопатки, чтобы снять крышки под передними руками

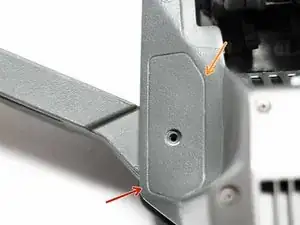

Эти крышки сидят достаточно плотно, и поддеть инструментом их трудно. Я обнаружил, что если нажать большим пальцем на внешний угол (красная стрелка), с противоположной стороны (оранжевая стрелка) появляется небольшой зазор, достаточный, чтобы вставить инструмент для поддевания.

Удалите два винта 1.5 мм под крышкой

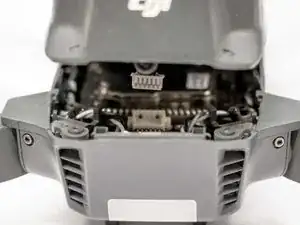

Поднимите задний край крышки

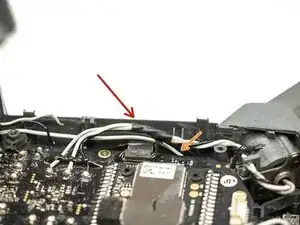

Крышка соединена с корпусом кабелем. Не открывайте крышку полностью, пока этот кабель не будет отключён!

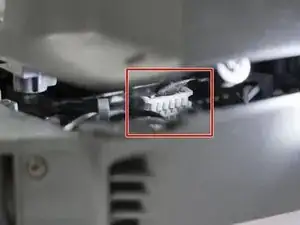

Отключите 6-контактный разъём GPS, затем подденьте по краям, чтобы освободить пластиковые защёлки, удерживающие верхнюю часть

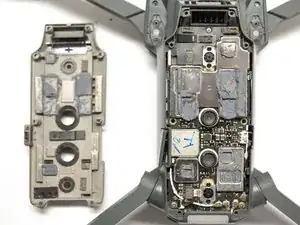

Снимите крышку

Защёлки в носовой части дрона требуют дополнительного усилия для освобождения

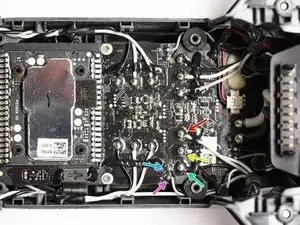

Пайте отсоедините более толстый серый провод мотора, идущий к снимаемой руке

Пайте отсоедините более толстый белый провод мотора

Пайте отсоедините более толстый чёрный провод мотора

Пайте отсоедините более тонкий чёрный провод светодиода

Пайте отсоедините более тонкий белый провод светодиода

Отмеченные провода относятся к правой руке. При замене левой руки провода для паяния являются зеркальным отражением показанных здесь.

Не забывайте, что пластик имеет тенденцию плавиться при воздействии тепла! Я, возможно, пренебрёг этим фактом и оставил метку на своём дроне...

Удалите 6 винтов с шестигранной головкой

Удалите 2 винта с шестигранной головкой с более длинными ножками

Снимите нижнюю теплоотводящую пластину

Эта пластина может прилипать из-за термопасты под ней. При сборке рекомендуется заменить термопасту

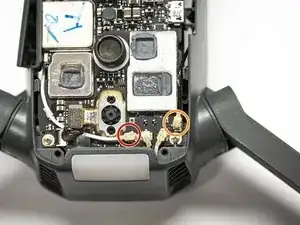

Если заменяете правую переднюю ножку — отключите белый кабель передней антенны

Если заменяете левую переднюю ножку — отключите чёрный кабель передней антенны

На верхней части дрона аккуратно освободите связку кабелей задней ножки из её клипа для укладки кабеля

Поднимите белый или чёрный провод из предыдущего шага вверх через корпус дрона

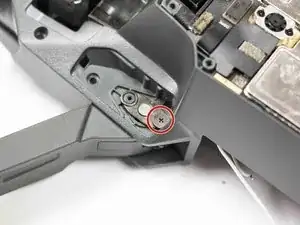

Удалите винт с крестообразной головкой под рукой, которую следует заменить

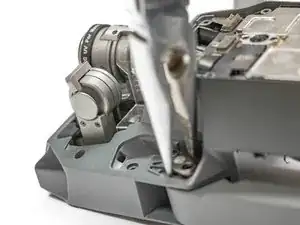

Используйте металлический инструмент для поддевания или плоскую отвертку, чтобы вынуть пружинный шарнир

Пружина в этом шарнире затрудняет его правильную установку при сборке. Самый простой способ, который я нашёл для установки — сложить руку в закрытое положение, затем захватить верх шарнира кончиком узкогубцев и, поворачивая шарнир, прижать его на место.

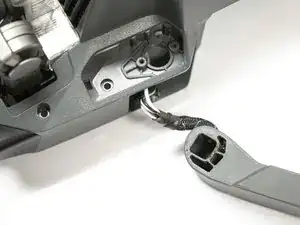

Снимите руку
