Замена плеча дрона DJI Mini 2
В этом руководстве показано, как правильно заменить плечо на дроне DJI Mini 2 — это позволит отремонтировать корпус с повреждениями и снова вернуть аппарат в полёт. Руководство демонстрирует замену переднего плеча, но процедура для задних плеч аналогична.
Внутри плеча дрона проходят провода, соединяющие моторы, установленные на пропеллерах, и сами моторы. Повреждение плеч может привести к нестабильному полёту дрона или сделать его непригодным к взлёту.
Для выполнения этого руководства требуются антистатические инструменты и паяльный комплект. Если вы новичок в пайке, здесь есть руководство, которое поможет вам освоить этот процесс.
Шаг 1

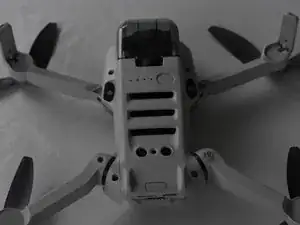

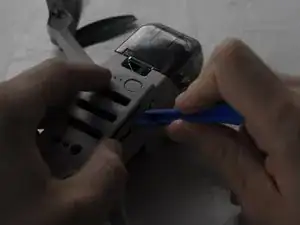

Поверните DJI Mini 2 от себя так, чтобы вы смотрели на разъёмы для зарядки.
Используйте палец, чтобы открыть заднюю крышку.
Шаг 2

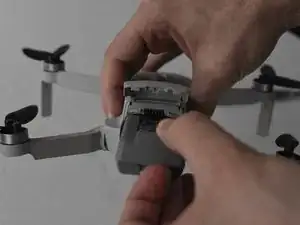

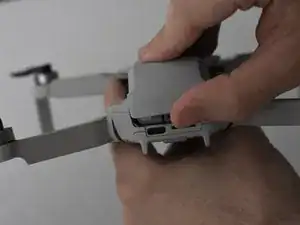

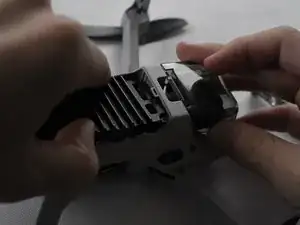

Сжмите фиксатор батареи, чтобы освободить замок.
Выньте батарею прямо из отсека.
Шаг 3

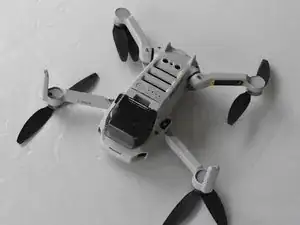

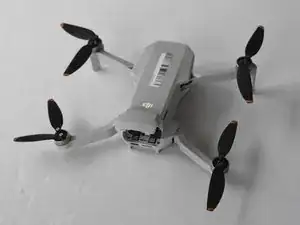

Разверните крылья дрона.
Установите дрон вверх дном на ровную поверхность.
На корпусе должны быть наклейки, указывающие, как раскладывать плечи с пропеллерами.
Шаг 4

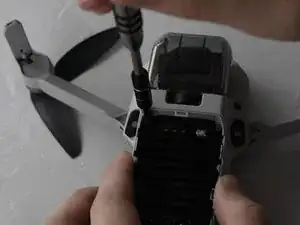

Удалите четыре винта J000 длиной 5 мм возле каждого плеча с пропеллером.
Шаг 5
Переверните дрон обратно.

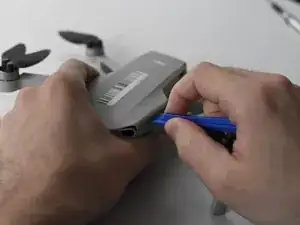

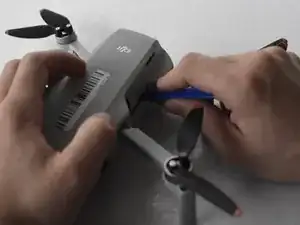

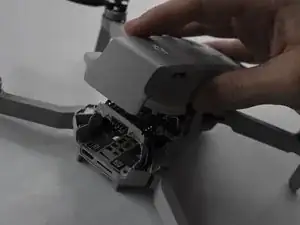

С помощью приёмника для вскрытия и пальцев отожмите верхнюю панель дрона по швам.
Шаг 6

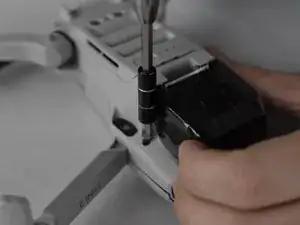

Удалите два винта J000 длиной 5 мм, расположенные в люке батареи и рядом с разъёмами на задней части дрона.
Шаг 7
Снова переверните дрон.

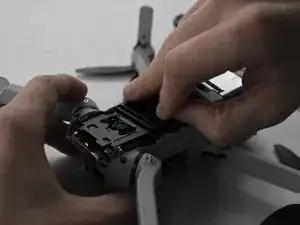

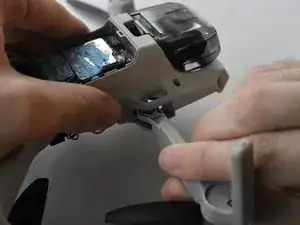

С помощью инструментов для вскрытия и пальцев снимите нижнюю панель дрона.
Шаг 8

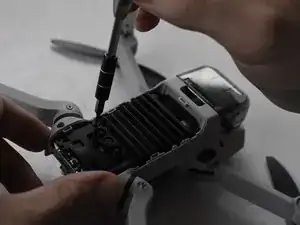

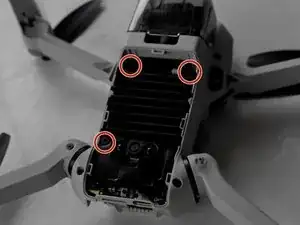

Удалите три винта J000 длиной 3 мм на чёрной пластине.
Шаг 9
Используйте пальцы, чтобы снять чёрную пластину и открыть доступ к основной плате под ней.
Шаг 10

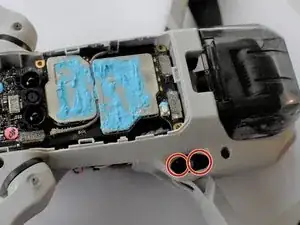

Старайтесь не нарушать синий термопастовый слой, покрывающий два крупных компонента платы. Если паста будет нарушена или станет пятнистой, её потребуется удалить и заново нанести. Для получения дополнительной информации обратитесь к руководству Как наносить термопасту.

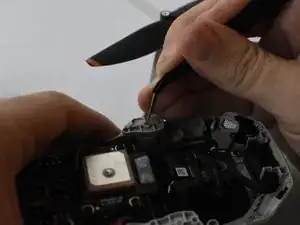

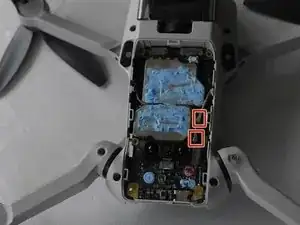

С помощью антистатических пинцетов с тупыми кончиками снимите два серых коаксиальных кабеля, присоединённых к основной плате.
Шаг 11
Используя антистатические пинцеты с тупыми кончиками, протяните оба серых провода через корпус дрона на другую сторону.
Шаг 12

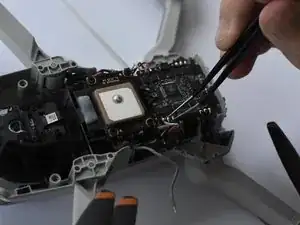

Переверните дрон так, чтобы он стоял в нормальном положении. Затем с помощью паяльного комплекта отсоедините чёрный, красный и белый провода от материнской платы.
Проследите чёрный, красный и белый провода, чтобы убедиться, что это провода, соединённые с плечом дрона, которое вы заменяете.
Если вы новичок в пайке, полезное руководство можно найти в разделе Soldering Skills.
Шаг 13
Переверните дрон обратно так, чтобы он был в нормальном положении.

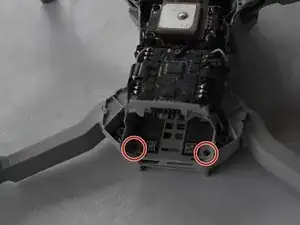

Удалите два винта J000 длиной 3,5 мм с плеча дрона, которое подлежит замене.
Шаг 14

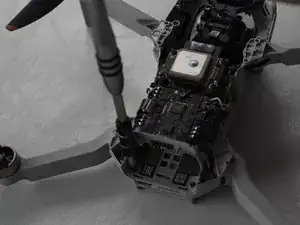

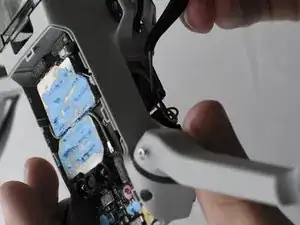

Переверните дрон обратно и с помощью пинцета надавите на штифт плеча дрона.
Снова переверните дрон и с помощью пинцета извлеките штифт плеча дрона.
Шаг 15
Удерживая крепко, вытащите плечо дрона из корпуса.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
