Замена несущего луча (стропа) DJI Mavic Mini
Повреждённый или неисправный несущий луч — распространённая проблема, возникающая после аварий или интенсивных полётов с DJI Mavic Mini, которая выводит дрон из строя до её устранения. В этом руководстве описаны шаги по снятию и замене любых несущих лучей, которые необходимо поменять, чтобы вернуть дрон в воздух.
Перед началом ремонта рекомендуется иметь базовые навыки пайки, поскольку несколько соединений на основной плате необходимо выпаять и припаяти вновь; серьёзные ошибки в этом процессе могут необратимо повредить дрон. Руководство iFixit по пайке доступно по ссылке здесь и повторно приводится далее в инструкции, если вам нужно освоить или освежить навыки.
Шаг 1
Разместите DJI Mavic Mini так, чтобы камера была направлена от вас.

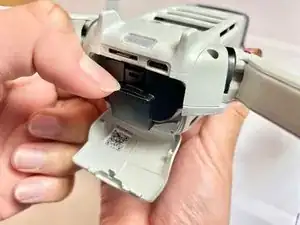

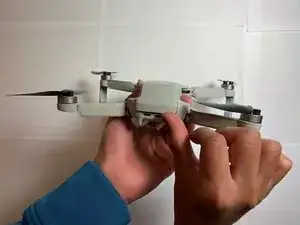

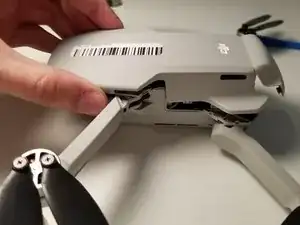

Нажмите пальцем на язычок панели, пока крышка не приоткроется.
Поднимите панель, чтобы обнажить батарейный модуль.
Шаг 2
Нажмите на фиксатор батарейного модуля, чтобы освободить замок.

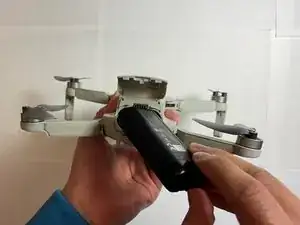

Выньте батарею прямо из отсека.
Шаг 3

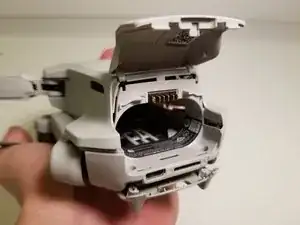

Проверьте контакты батареи в дроне на наличие коррозии или деформации. Если обнаружены такие повреждения, замена батарейного модуля может не решить проблему.

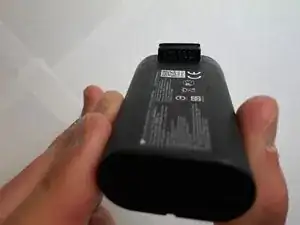

Проверьте разъёмы на батарейном модуле на предмет засоров.
Вставьте новую батарею в отсек. Убедитесь, что все соединения чистые, без препятствий и ровные.
Шаг 4
Оставьте батарею вынутой до завершения этой замены.

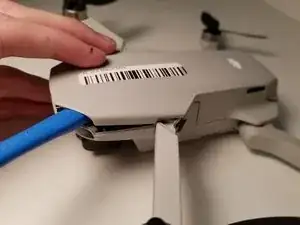

Снимите верхнюю панель дрона, поддев за шов вокруг корпуса пальцами или инструментом для вскрытия iFixit.
Шаг 5
Для задних несущих лучей пропустите этот шаг.
Удалите два винта J000 длиной 5 мм в нижней части отсека для батареи.
Шаг 6
Для задних несущих лучей пропустите этот шаг.

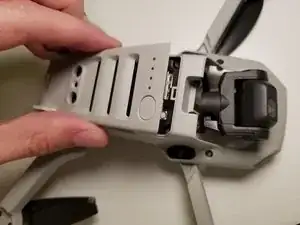

Переверните устройство и с помощью инструмента для вскрытия снимите нижнюю панель.
Будьте осторожны, не давите на подвес камеры (заглушку карданного подвеса), расположенную в передней части дрона, и не давите на материнскую плату.
Шаг 7
Для задних несущих лучей пропустите этот шаг.
Удалите три винта J000 длиной 5 мм, расположенные сверху крышки основной платы.
Снимите крышку основной платы.
Шаг 8
Для задних несущих лучей пропустите этот шаг.

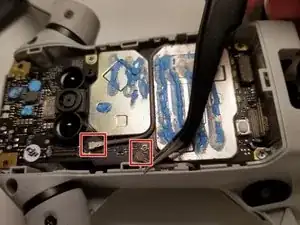

Используйте антистатические пинцеты, чтобы отсоединить кабель, подключённый к заменяемому несущему лучу.
С снятыми верхней и нижней панелями провода можно проследить от панели к несущему лучу, чтобы определить правильный провод для отключения.

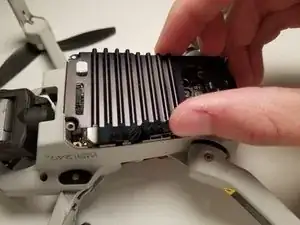

Старайтесь не нарушать синий термопаста, покрывающую два крупных компонента платы. Если паста перемещена или пятниста, её может потребоваться удалить и заново нанести. Для получения дополнительной информации обратитесь к руководству Как нанести термопасту.
Шаг 9
Переверните дрон и с помощью набора для пайки удалите силовые кабели с материнской платы.
Убедитесь, что выпаиваемая пайка относится к заменяемому несущему лучу, проследив проводные соединения.
Если вы новичок в пайке, полезное руководство можно найти в разделе Soldering Skills.
Шаг 10

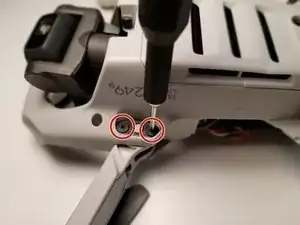

Разверните дрон так, чтобы пропеллеры были направлены вверх ногами, и удалите два винта J000 длиной 3,5 мм с заменяемого несущего луча.

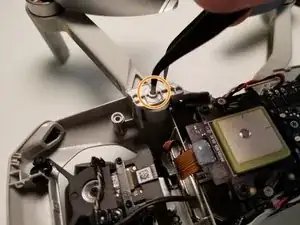

Переверните дрон и с помощью пинцета надавите на металлическое ядро штифта несущего луча.
Переверните дрон обратно и с помощью пальцев или пинцета выньте штифт несущего луча из его гнезда.
Шаг 11

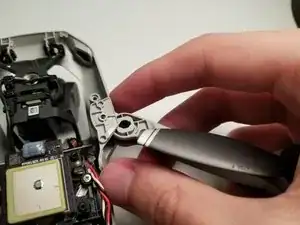

Крепко удерживая, вытяните отключённый несущий луч из его гнезда.
Учтите наличие четырёх проводов (переднего) или трёх проводов (заднего), прикреплённых к лучу при его извлечении. Они легко могут зацепиться за другие внутренние компоненты дрона.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
