Замена материнской платы DJI Mavic Air 2
Здравствуйте, в этом руководстве я покажу вам, как заменить материнскую плату на дроне DJI Mavic Air 2.
После замены материнской платы вам необходимо будет откалибровать ваш дрон. Некоторые процессы калибровки можно выполнить с помощью мобильного приложения DJI Fly, но для некоторых процессов, таких как калибровка подвеса камеры, вам потребуется использовать дополнительное программное обеспечение.
Как откалибровать подвес на DJI Mavic Air 2, смотрите это видео https://youtu.be/mu03HWXplM4
Шаг 1
Удалите шесть винтов на нижней части корпуса с помощью бит для шестигранного ключа H1.5.
Шаг 2

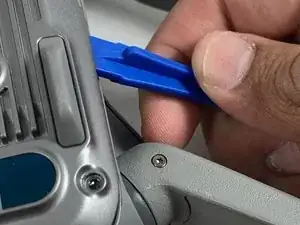

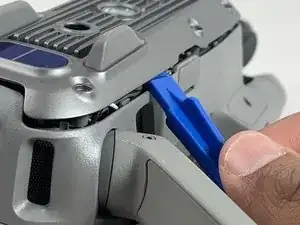

Используя инструмент для открывания iFixIt, подденьте инструментом нижнюю часть корпуса и осторожно снимите её с дрона.
Шаг 3

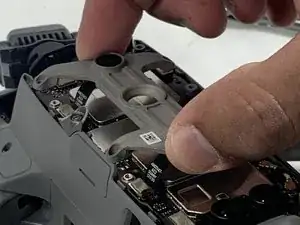

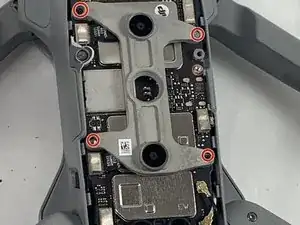

С помощью отвертки Phillips #000 удалите четыре винта, удерживающие пластиковую крышку, и осторожно снимите её.
Шаг 4

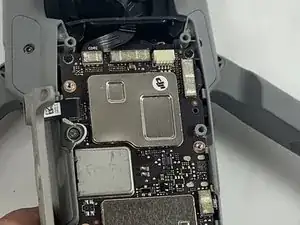

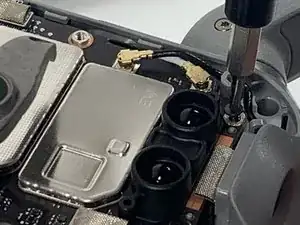

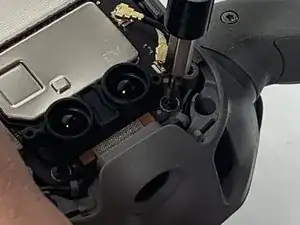

Когда материнская плата будет открыта, используйте отвертку Phillips #000, чтобы удалить каждый винт на лицевой стороне материнской платы.
Кроме того, отключите все разъемы, подключенные к материнской плате.
Шаг 5

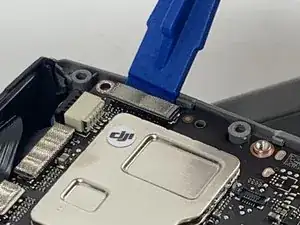

Используйте инструмент для открывания, чтобы извлечь материнскую плату из дрона.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
