Замена материнской платы контроллера TerraCopter EVO

С помощью отвертки Phillips #0 снимите винт, соединяющий крышку батареи с контроллером.

Снимите крышку батареи с контроллера.

Уберите все четыре батареи типа AA из контроллера.

Примечание: четыре винта Philips на задней панели на миллиметр длиннее двух винтов рядом с антенной и двух винтов на ручке.

Разместите контроллер так, чтобы отсек для батарей был направлен вверх.

Удалите четыре винта Phillips #1 длиной 5 мм и четыре винта длиной 4 мм из корпуса.

Так как провода батареи всё ещё подключены, осторожно переместите заднюю панель вниз, чтобы открыть материнскую плату.

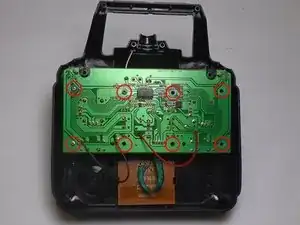

Снимите восемь винтов Phillips #1 длиной 5 мм с материнской платы.

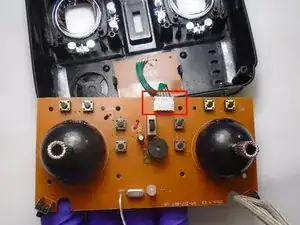

Найдите комплект из четырёх зелёных проводов и одного чёрного провода, подключённых к материнской плате.

Удалите разъём с мужчиной белого цвета, нажав вверх на два язычка женского разъёма. Затем потяните разъём от женского разъёма на материнской плате.

Найдите один контакт, соединяющий отрицательный и положительный провода с материнской платой. У каждого провода должен быть один контакт, удерживающий провод на зелёной стороне материнской платы.

С помощью паяльника расплавьте существующий точечный соединитель для красного провода (положительная линия).

С помощью паяльника расплавьте существующий точечный соединитель для чёрного провода (отрицательная линия).

Вытащите красные и чёрные провода через соответствующие отверстия из материнской платы.

Смотрите наше руководство Как паять и разбирать соединения, если вы не знакомы с практикой пайки.
