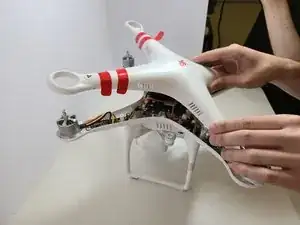

Замена внешней оболочки DJI Phantom 2 Vision
В этом руководстве показано, как снять внешнюю оболочку DJI Phantom 2 Vision.
Перед началом разборки очистите любые остатки вокруг винтов, чтобы избежать перетягивания или недотягивания.
Вам может понадобиться снять внешнюю оболочку DJI Phantom 2 Vision, если ваш дрон получил повреждения структуры или если вам нужно получить доступ к внутренним компонентам для ремонта.
Перед началом убедитесь, что ваше устройство выключено и отключено от зарядного устройства.
Примечание: Дрон, используемый в этом руководстве, уже имел снятые пропеллеры. Однако вам необходимо снять пропеллеры перед тем, как снять верхнюю оболочку. Обратитесь к Удалению пропеллеров DJI Phantom 2 Vision+ для подробных инструкций, так как процесс идентичен.
Шаг 1
Аккумулятор находится на задней стороне дрона. Вы увидите крупное прямоугольное углубление, выступающее наружу.
"Аккумулятор", показанный на изображении, служит только для иллюстративных целей. Поскольку оригинальный аккумулятор отсутствовал, мы построили этот, чтобы продемонстрировать процесс ремонта. Фактический аккумулятор не будет выступать так сильно.
Шаг 2
Извлеките аккумулятор из отсека, сжимая верхние и нижние точки давления рядом с центром и тянув аккумулятор к себе.
Шаг 3
Очистите отсек для аккумулятора с помощью ватных палочек и изопропилового спирта или сжатого воздуха, чтобы удалить любые загрязнения или пыль внутри.
Повторяйте эти действия после каждого замены аккумулятора, чтобы предотвратить повреждение внутренних компонентов дрона.
Шаг 4
Снимите пропеллеры перед тем, как снимать верхнюю оболочку. Обратитесь к Удалению пропеллеров DJI Phantom 2 Vision+ для подробных инструкций, так как процесс идентичен.

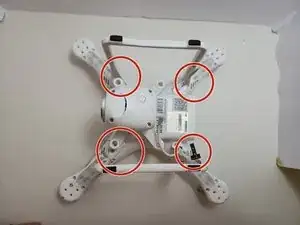

Переверните устройство так, чтобы моторы были направлены вниз.
Удалите четыре винта по 6 мм рядом с шасси на каждом из крыльев, используя ключ на 2 мм.
Шаг 5

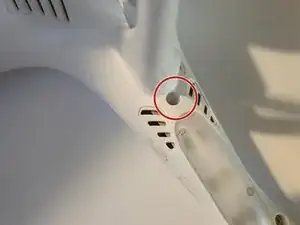

Уберите восемь винтов по 9 мм с использованием ключа на 2 мм.

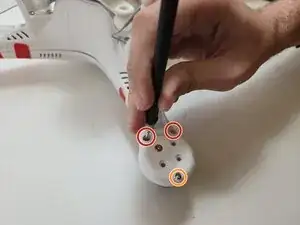

Удалите четыре винта по 9 мм с помощью отвертки Phillips #00.
Шаг 6
