Замена камеры DJI Spark
Если вам нужно заменить камеру DJI Spark (модель CP.PT.000903), потому что она больше не делает фотографии или не записывает видео как требуется, используйте это руководство. Камера DJI Spark позволяет делать фотографии с разрешением 3968×2976 и видеозаписи с разрешением 1920×1080 при частоте 30 кадров в секунду. Если камера перестала работать, она может не сохранять новые видео или изображения, либо вовсе не сможет снимать фото или видео из‑за повреждённых кабелей.
Шаг 1
Нажмите на винт пропеллера, который подлежит замене.
Шаг 2
Поверните пропеллер, пока он не ослабнет.
Потяните его, пока он не снимется.
Шаг 3
Переверните дрон.
Возьмитесь за левую и правую стороны аккумулятора.
Сдвиньте вперёд с усилием, пока он не щёлкнет и не выйдет.
Шаг 4
Переверните дрон.
Отверните четыре винта с шестигранной головкой 1,5 мм.
Отверните два винта с шестигранной головкой 1,5 мм рядом с головкой камеры.
Возможно, потребуется сначала удалить пластиковые выступы с шестигранных винтов с помощью лопатки.
Шаг 5
Держите дрон так, чтобы крышка была вверх.
Вставьте пластиковый инструмент для вскрытия в боковую часть дрона.
Проведите инструментом по периметру, пока не сможете снять верхнюю часть.
Шаг 6

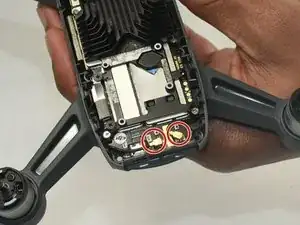

Отключите два золотых антенных разъёма рядом с внутренним GPS при снятии платы управления.
Шаг 7

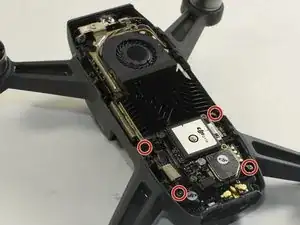

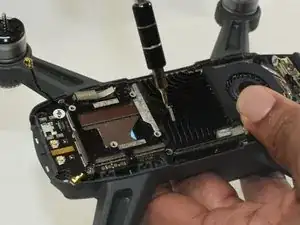

Удалите все винты Phillips #0, крепящие плату управления к дрону.
Это деталь с вентилятором и модулем GPS.
Шаг 8

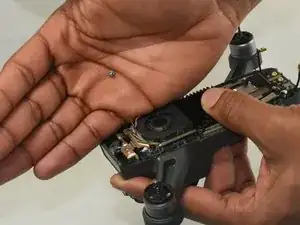

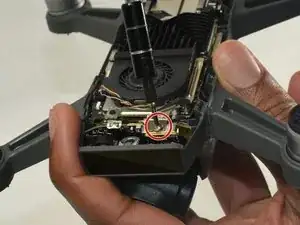

Удалите винт Phillips #000 длиной 3,0 мм.
Шаг 9

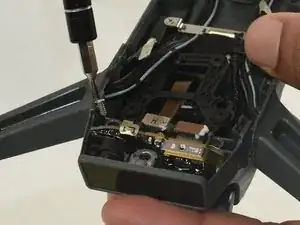

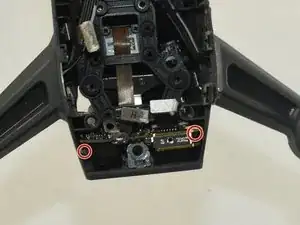

Удалите два винта Phillips #0 по правой и левой сторонам.
После снятия вытяните передний датчик.
Шаг 10

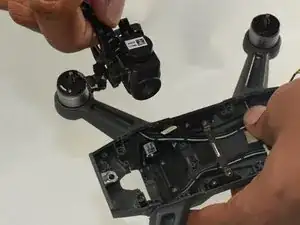

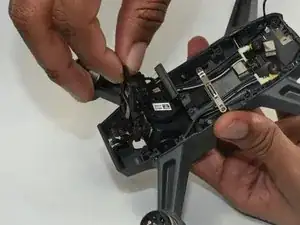

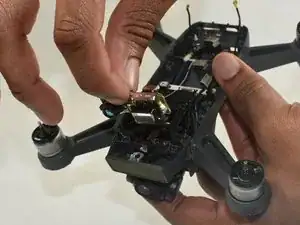

Осторожно снимите подвес вместе с камерой с верхней части устройства.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
