Замена вентилятора охлаждения DJI Spark

Транспорт

Воспользуйтесь этим руководством для замены поврежденного или сломанного вентилятора на вашем дроне DJI Spark.

Этот вентилятор поддерживает холодным навигационные, управляющие и камеры компоненты дрона во время полета. Вентилятор может потребовать замены, если он перестает работать из-за износа или повреждения инородными предметами. Это можно быстро диагностировать по громким, хриплым звукам, повышенной вибрации, отсутствию лопастей вентилятора или быстрому перегреву дрона. Обычно эти проблемы возникают после особенно сильного удара.



Шаг 1

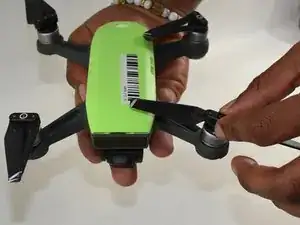

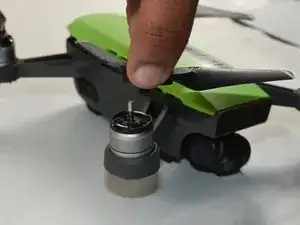

Нажмите вниз на винтель, который заменяется.

Шаг 2

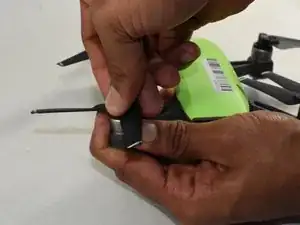

Поверните винтель до тех пор, пока он не станет свободным.

Потяните за него до полного снятия.

Шаг 3

Переверните дрон.

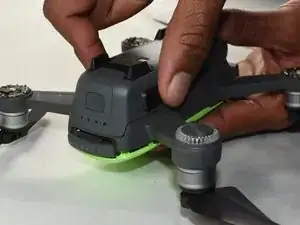

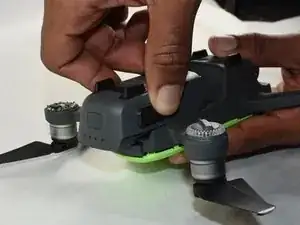

Возьмитесь за левую и правую стороны батареи.

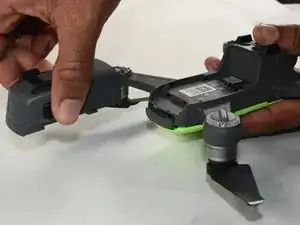

Сильно сдвиньте вперед, пока батарея не выскочит.

Шаг 4

Переверните дрон.

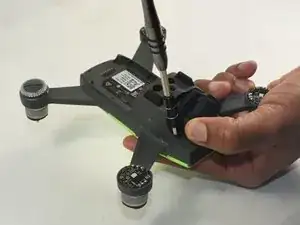

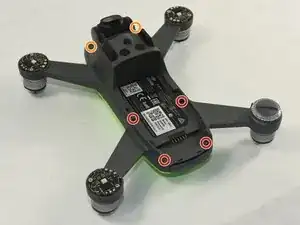

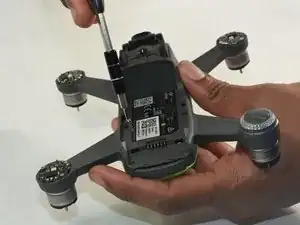

Удалите четыре винта с головкой 1.5мм.

Удалите два винта с головкой 1.5мм возле камеры.

Вам может понадобиться сначала удалить пластиковые выступы с винтов с головкой с помощью лопатки.

Шаг 5

Удерживайте дрон так, чтобы крышка была обращена вверх.

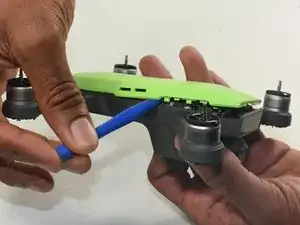

Вставьте пластиковый инструмент для открытия в боковую часть дрона.

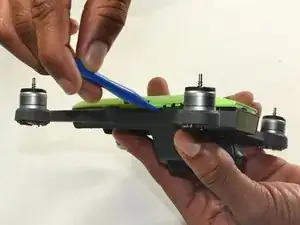

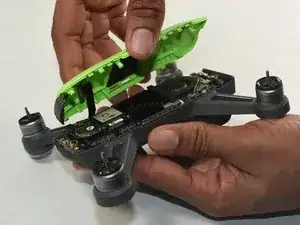

Проведите инструментом по периметру, пока не сможете снять верхнюю часть.

Шаг 6

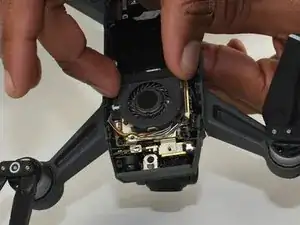

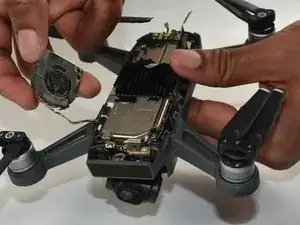

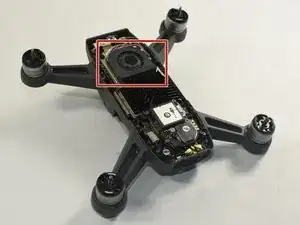

Удалите вентилятор.

Он прикреплен к материнской плате с помощью нескольких кусков клея.

Шаг 7

Перевод руководства с ifixit.com
