Замена двигателя винта Protocol Slipstream WiFi
Если в вашем Protocol Slipstream WiFi (номер модели 6182-3MXB) повреждён двигатель винта, используйте это руководство для его замены. Двигатель винта вращает пропеллер, создающий поток воздуха, который поднимает устройство с земли. Если двигатель винта повреждён, пропеллер не будет вращаться, из‑за чего дрон не сможет нормально оторваться от земли и немедленно рухнет. Будьте осторожны и не пытайтесь заменять двигатель винта при включённом устройстве. Пропеллер вращается очень быстро и может быть опасен. У Slipstream WiFi четыре двигателя винтов. У каждого мотора два провода, которые подключаются к разным контактам на плате устройства. Не пытайтесь менять более одного мотора за раз — очень легко перепутать провода и забыть их расположение. Обязательно маркируйте, какого цвета провод куда подключён, перед тем как снимать мотор с устройства. В руководстве присутствует пайка на небольшой плате, поэтому пригодятся навыки аккуратной пайки.
Шаг 1

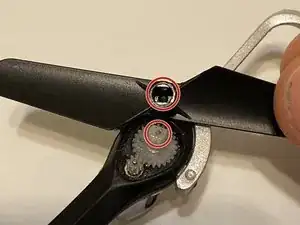

Выверните винт Philips #00 длиной 4,5 мм, удерживающий пропеллер на месте.
Шаг 2
Снимите пропеллер с устройства.
Примечание: при установке нового пропеллера убедитесь, что паз на пропеллере совмещён с валом шестерни. Если всё правильно выровнено, пропеллер должен надеваться плавно.
На устройстве используются два разных пропеллера. На каждом пропеллере нанесена цифра 3 или 4. Обязательно заменяйте пропеллер на новый с совпадающим номером.
Шаг 3
Защитный кожух пропеллера крепится к корпусу в трёх точках.

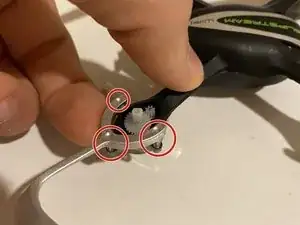

Положите один палец на корпус (чёрный элемент) устройства и один палец под защитный кожух пропеллера (серебристый элемент) и аккуратно, но решительно поднимайте кожух, пока он не отщёлкнется от корпуса в трёх отмеченных красным точках.
На устройстве два защитных кожуха для пропеллеров — по одному на каждый набор пропеллеров. У каждого кожуха есть по два места с тремя выступами, которые нужно отщёлкнуть, прежде чем можно будет снять кожух.
Шаг 4

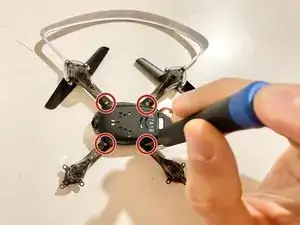

Выверните четыре винта Philips #00 длиной 5,5 мм, которые крепят нижнюю крышку к верхней крышке.
Аккуратно потяните нижнюю крышку вверх и в направлении задней части дрона. Нижняя крышка всё ещё будет соединена с верхней крышкой тремя проводами. Просто отложите нижнюю крышку в сторону и продолжайте ремонт.
Будьте очень осторожны при разъединении нижней и верхней крышек. Между ними остаются три соединённых провода.
Шаг 5

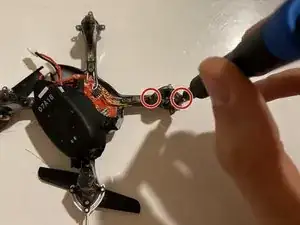

Выверните два винта Philips #00 длиной 4,5 мм, которые крепят крышку мотора к верхней крышке.
Аккуратно потяните крышку мотора вверх, пока она не отсоединится от верхней крышки.
Шаг 6

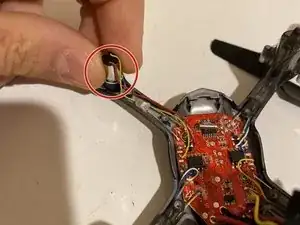

Возьмите мотор и вытащите его из посадочного места в верхней крышке.
Будьте осторожны при вытаскивании мотора из гнезда в верхней крышке. Мотор всё ещё будет соединён с основной платой двумя проводами.
Шаг 7

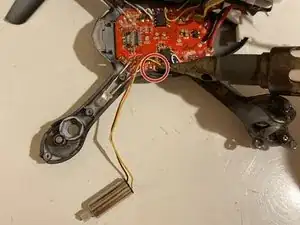

Обратите внимание, к каким контактам на плате подключены провода каждого цвета. Запишите, какой цвет провода куда подключён.
Очень важно подключить провода нового мотора в те же места, что и старые, и следить за тем, какой цвет провода к какому контакту относится.
Шаг 8

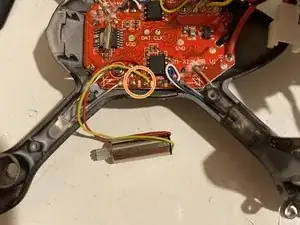

Нагрейте паяльник и разогрейте припой, удерживающий два провода мотора на основной плате. Когда припой расплавится, используйте отсос для припоя, чтобы удалить провода с платы.
После этого мотор можно полностью снять. Вам потребуется припаять провода нового мотора в тех же местах, где были провода старого мотора.
Для дополнительной информации по пайке и выпаиванию соединений прочитайте руководство Как паять и выпаивать соединения.
Заключение
Для сборки устройства выполните вышеописанные шаги в обратном порядке.
