Замена козырька WiFi-платформы Protocol Slipstream
Если у вашей WiFi-платформы Protocol Slipstream (модель 6182-3MXB) сломан козырёк, используйте это руководство для его замены. Козырёк — это каркас, который удерживает и защищает большинство деталей. Козырёк состоит из двух частей: нижнего и верхнего. Если козырёк повреждён, внутренние детали не будут надёжно удерживаться или защищаться, что может привести к падению дрона и поломке внутренних и внешних частей. Будьте осторожны и не заменяйте камеру при включённом устройстве. Винт пропеллера вращается очень быстро и может причинить вред. При выполнении ремонта обращайтесь аккуратно со всеми проводами. Провода очень тонкие и легко повредить или отсоединить. Будьте осторожны при снятии платы с верхнего козырька. Разложите все винты и держите их в порядке.
Шаг 1
Удалите винт Philips #00 длиной 4,5 мм, который удерживает пропеллер на месте.
Шаг 2
Снимите пропеллер с устройства
Примечание: при установке нового пропеллера совместите канавку на пропеллере с валом шестерни. Если всё выровнено правильно, пропеллер должен надеваться плавно.
На устройстве используются два разных пропеллера. На каждом пропеллере написана цифра 3 или 4. Убедитесь, что вы заменяете пропеллер на новый с соответствующим номером.
Шаг 3
Существует 3 места крепления защитного ограждения пропеллера к корпусу устройства.
Поместите один палец на корпус (чёрный элемент) устройства и один палец под защитное ограждение пропеллера (серебристый элемент) и аккуратно, но уверенно поднимите ограждение, пока оно не отсоединится от корпуса в трёх точках, отмеченных красными окружностями.
На устройстве два защитных ограждения пропеллера — по одному для каждого набора пропеллеров. У каждого ограждения есть два места, где расположены эти по три защёлки, которые необходимо отжать, чтобы снять ограждение.
Шаг 4
Удалите четыре винта Philips #00 длиной 5,5 мм, которые крепят нижний козырёк к верхнему козырьку.

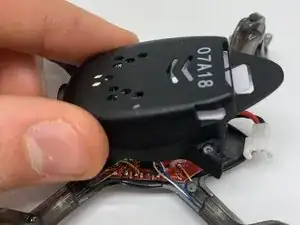

Аккуратно потяните нижний козырёк вверх и назад по направлению к задней части дрона. Нижний козырёк всё ещё будет подключён к верхнему тремя проводами. Просто отложите нижний козырёк в сторону и продолжайте ремонт.
Будьте очень осторожны при разделении нижнего и верхнего козырьков. Между ними всё ещё подключены три провода.
Шаг 5

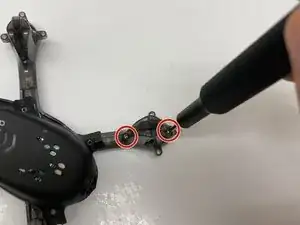

Удалите два винта Philips #00 длиной 4,5 мм, которые крепят крышку мотора к верхнему козырьку.
Аккуратно потяните крышку мотора вверх, пока она не отсоединится от верхнего козырька.
Повторите этот шаг для остальных трёх крышек моторов.
Шаг 6

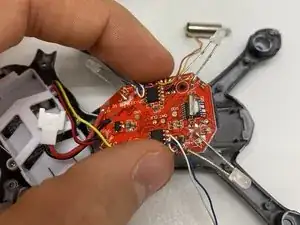

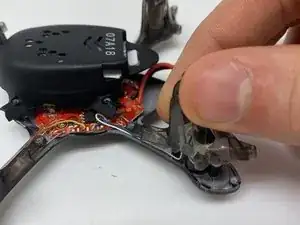

Возьмите мотор и вытяните его из посадочного места в верхнем козырьке.

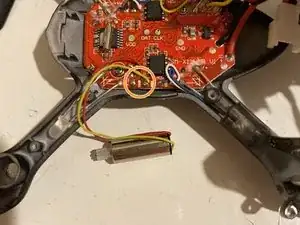

Будьте осторожны при вынимании мотора из посадочного места в верхнем козырьке. Мотор всё ещё подключён к основной плате двумя проводами.
Повторите этот шаг для остальных трёх моторов пропеллеров.
Шаг 7

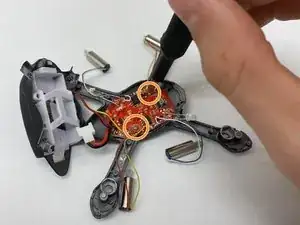

Удалите два винта Philips #00 длиной 4,0 мм, которые крепят плату к верхнему козырьку.
Шаг 8

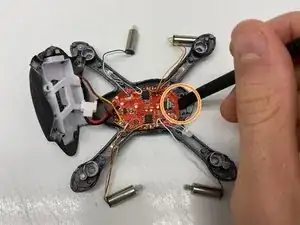

Используйте плоскую сторону лопатки, чтобы аккуратно поддеть плату и отделить её от верхнего козырька.
Будьте очень аккуратны при поддевании платы. Если приложить слишком большую силу, плата может повредиться или сломаться.
Отделите верхний козырёк от остальных деталей.
Шаг 9

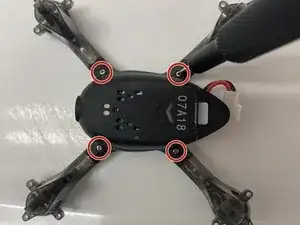

Удалите четыре винта Phillips #00 длиной 5,5 мм, которые крепят поддон аккумулятора к нижнему козырьку.

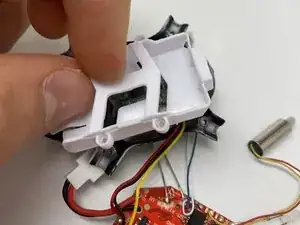

После удаления четырёх винтов Philips #00 длиной 5,5 мм аккуратно потяните поддон аккумулятора, чтобы отделить его от нижнего козырька.
Шаг 10

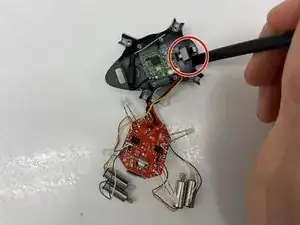

Используйте лопатку, чтобы аккуратно поддеть по внешнему краю камеру и извлечь её из монтажного гнезда.
Будьте осторожны при извлечении камеры из монтажного гнезда: там есть тонкий ленточный провод, соединяющий её с платой.
Извлеките узел камеры и платы из нижнего козырька.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
