Замена пружины рулетки
Если ваша рулетка Hyper Tough HT 12 футов не сматывается правильно или заедает, используйте это руководство для замены часовой пружины. Это руководство также применимо к большинству других моделей рулеток, так как все они работают по одной и той же базовой схеме.
Рулетки работают за счёт наматывания жёлтой измерительной ленты на часовую пружину — свернутый кусок металла. Естественная тенденция этой пружины — удерживать ленту смотанной внутри корпуса рулетки. Если лента не сматывается, причиной может быть поломка или повреждение часовой пружины.
В этом руководстве показано, как легко раскрыть корпус рулетки и корпус пружины, чтобы заменить неисправную пружину. При работе с пружиной следует соблюдать осторожность, чтобы не повредить глаза, так как она может быстро развиться.
Шаг 1

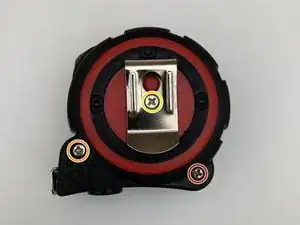

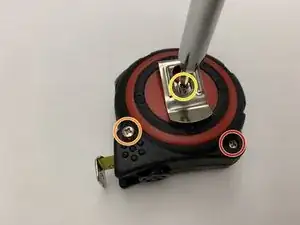

Удалите все три винта с той стороны крышки, где крепится клипса, крестовой отверткой Phillips №1.
Один винт Phillips 9,525 мм.
Один винт Phillips 15,875 мм.
Один винт Phillips 12,7 мм.
Снимите металлическую клипсу и раскройте красный и чёрный корпус, разъединив их.
Шаг 2

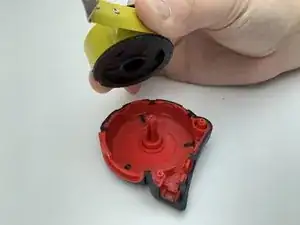

Снимите половину корпуса и извлеките чёрный корпус пружины с пластикового вала, потянув вверх.
Шаг 3

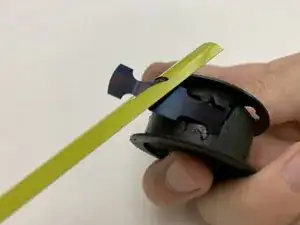

Размотайте жёлтую ленту от корпуса пружины и снимите её с металлической защёлки.
Шаг 4

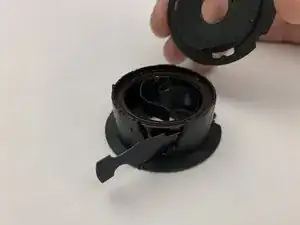

Откройте корпус пружины, оттянув верхнюю крышку от остальной части корпуса.
Для этого может понадобиться значительное усилие. Будьте осторожны, чтобы не тянуть слишком сильно, так как пластиковые защёлки могут сломаться.
Шаг 5

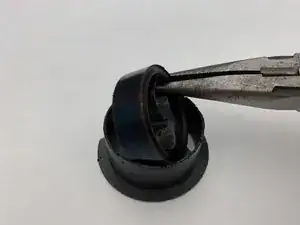

Удалите старую часовую пружину, с помощью плосконосых пассатижей поддев её из корпуса.
Установите новую пружину в корпус, используя ту же технику в обратном порядке.
Шаг 6

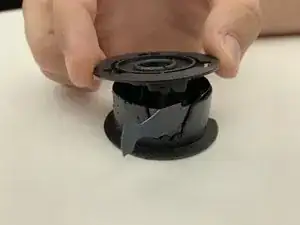

Совместите крышку так, чтобы конец пружины располагался между зубцами, и нажмите до щелчка, пока крышка не зафиксируется.
Шаг 7

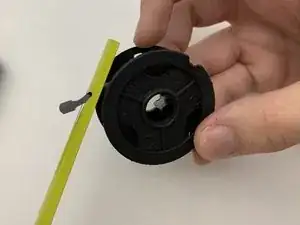

Проденьте конец пружины боком через отверстие в ленте и поверните корпус и ленту так, чтобы лента встала в паз.
Шаг 8

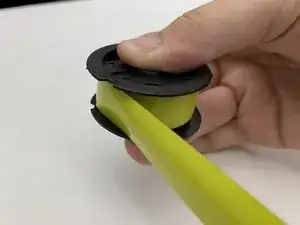

Осторожно намотайте ленту на корпус, поддерживая достаточное натяжение, чтобы лента оставалась натянутой.
Шаг 9

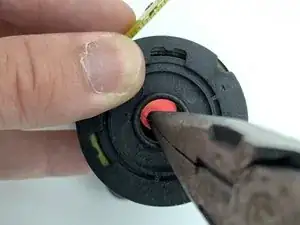

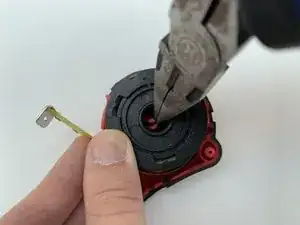

Удерживая корпус и ленту над пластиковым валом так, чтобы вал был соосен с отверстием, защипните середину пружины и проденьте загнутый конец через зазор в середине вала. Вдавите весь механизм в корпус рулетки до упора на пластик.
Установите чёрную кнопку тормоза в нижней части корпуса перед закрытием.
Если загнутый конец пружины не вставлен в зазор в валу, пружина не сможет сматывать ленту.
Шаг 10

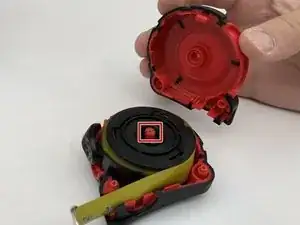

Наденьте вторую половину корпуса и сожмите до щелчка. Наденьте металлическую клипсу поверх среднего отверстия и закрутите крепёжные винты крестовой отверткой Phillips №1.
Один винт Phillips 9,525 мм
Один винт Phillips 15,875 мм
Один винт Phillips 12,7 мм
Перевод руководства с ifixit.com
