Замена дисплея портативной электростанции

Разрядите батарею портативной электростанции ниже 25% перед началом ремонта. Заряженная литий‑ионная батарея может загореться при повреждении.

Удерживайте синюю кнопку действия в течение пяти секунд, чтобы выключить электростанцию.

Сложите подпорную ножку.

Во время ремонта следите за каждым винтом и убедитесь, что он возвращается ровно на своё место.

Используйте отвертку Torx T10, чтобы выкрутить два винта длиной 8 мм, крепящих заднюю крышку.

Возьмите заднюю крышку и потяните нижний край на себя.

Снимите заднюю крышку.

Не пытайтесь снимать корпус, пока батарея ещё подключена — вы повредите разъём батареи.

При сборке сначала зацепите верхний край задней крышки, затем прижмите нижний край на место.

Чтобы избежать удара током, не используйте металлические инструменты для отключения батареи.

Вставьте плоский конец лопатки в один из пазов по обеим сторонам разъёма батареи. Они имеют форму именно для этого!

Используйте лопатку, чтобы начать поддевать разъём вверх.

Если вы делаете это впервые, может потребоваться сила.

Повторяйте процесс, поддёргивая поочерёдно с разных сторон разъём батареи, чтобы «пройти» его по двум штырям, пока вы не сможете легко схватить его пальцами.

Возможно, придётся переставлять лопатку, чтобы полностью освободить разъём батареи. Будьте осторожны, чтобы не повредить плату при поддевании.

Не пытайтесь силой снять разъём — вы можете пораниться о металлические кромки корпуса. Если разъём не снимается легко, продолжайте поддевать его лопаткой, пока он не ослабнет настолько, чтобы его можно было легко отключить.

Возьмите разъём батареи за края и тяните строго вверх, чтобы отключить его.

При сборке выполняйте следующие действия для повторного подключения батареи:

Уложите провода за разъёмом так, чтобы сторона разъёма с маркировкой положительного (+) и отрицательного (-) контакта была обращена наружу.

Убедитесь, что провода не защемлены корпусом.

Совместите разъём с двумя металлическими штырями так, чтобы отрицательная (-) сторона находилась слева от порта USB‑C, а положительная (+) — справа.

Наденьте разъём на штыри и плотно нажмите вниз, пока он полностью не сядет на место.

Поместите пальцы на отверстия для винтов задней крышки и немного выдвиньте шасси из корпуса.

Полностью выдвиньте шасси из корпуса, следя за тем, чтобы разъём батареи не зацепился.

При сборке:

Убедитесь, что батарея отключена перед тем, как задвигать шасси в корпус. В противном случае вы повредите разъём батареи.

Вставьте сторону шасси с разъёмом батареи в конец корпуса, ближайший к подпорной ножке, и задвиньте его на место.

Используйте плоский конец лопатки или чистый ноготь, чтобы поддеть край металлической крышки батареи, ближайший к разъёму батареи.

Крышка батареи фиксирует батарею на месте. После её снятия батарея может выпасть из электростанции.

Снимите металлическую крышку батареи.

При сборке:

Зацепите короткий край крышки без вырезов спереди, рядом с дисплеем.

Плотно прижмите противоположный край крышки, пока он не защёлкнется.

Убедитесь, что крышка батареи не зажимает кабели — они должны быть уложены под крышкой и направлены внутрь.

Достаньте батарею.

При сборке не подключайте батарею до установки корпуса, иначе вы повредите разъём батареи при обратной сборке.

Потяните серебристую ручку селектора прямо от передней панели, чтобы снять её.

Используйте пальцы, чтобы надавить на две фиксирующие защёлки, удерживающие переднюю панель на месте.

Нажимайте на сами защёлки (сразу за передней панелью), а не через вырезы на верхнем крае передней панели.

Во время нажатия на защёлки оттолкните переднюю панель от шасси и снимите её.

При сборке:

Сначала зацепите нижний край передней панели, затем нажмите на верхний край, пока он не щёлкнет на место.

Убедитесь, что два порта USB‑C вошли в свои вырезы в передней панели и не застряли под ней.

Переверните блок питания.

Используйте крестовую отвёртку, чтобы отвинтить четыре винта длиной 6 мм, фиксирующие две опоры основной платы.

Держите опоры на месте при отворачивании последних винтов. В противном случае опора может качнуться и повредить мелкие поверхностно-монтируемые элементы на плате.

Снимите опоры основной платы.

При сборке убедитесь, что фаски в отверстиях для винтов опор основной платы смотрят вверх.

Осторожно подденьте основную плату у порта USB‑C пальцем настолько, чтобы можно было ухватиться за кромки платы.

Одной рукой прочно зафиксируйте шасси.

Свободной рукой захватите основную плату возле центра.

Поднимите плату строго вверх и оттяните её от дисплея, протягивая регулятор через его вырез, чтобы снять плату.

Длинные штыри на основной плате вставляются в плату интерфейса и удерживают её на месте.

Одной рукой удерживайте основную плату.

Не прижимайте плату к рабочей поверхности, иначе вы можете повредить поверхностно-монтируемые компоненты на плате.

Свободной рукой захватите плату интерфейса за кромки и энергично потяните её прямо от основной платы, чтобы отсоединить.

Убедитесь, что платы остаются перпендикулярными друг другу, иначе штыри могут быть повреждены.

При сборке:

При вставке платы интерфейса обратно убедитесь, что сторона, противоположная разъёмам, входит в её вырез на основной плате. Иначе плата интерфейса не сядет полностью.

Используйте пальцы, маленькие плоскогубцы или гаечный ключ на 10 мм, чтобы ослабить тонкую гайку, фиксирующую регулировочный ручку.

Если вы используете плоскогубцы или ключ, будьте осторожны, чтобы не поцарапать дисплей или плату.

Снимите гайку и её шайбу с передней части ручки и удалите их.

Выньте ручку из выреза, чтобы освободить её от платы интерфейса.

Узел регулировочной ручки всё ещё подключён к плате интерфейса кабелями.

При необходимости удерживайте ручку и её кабели в стороне, пока работаете с платой интерфейса.

Будьте очень осторожны, чтобы не повредить мелкие поверхностно-монтируемые компоненты рядом с разъёмом.

Используйте наконечник лопатки, чтобы поднять защёлку на разъёме с плоским гибким кабелем ZIF.

Используйте изогнутые пинцеты, чтобы захватить кабель дисплея и аккуратно вытащить его прямо из гнезда.

При сборке аккуратно верните кабель в гнездо, проводя его пальцем.

Осторожно, чтобы не повредить мелкие поверхностно-монтируемые компоненты на плате.

Держите плату интерфейса чуть выше рабочей поверхности и используйте плоскую сторону лопатки, чтобы сильно продавить два выступа дисплея через их вырезы на плате.

Это сложно и может потребовать нескольких попыток. В качестве альтернативы можно использовать пинцет с тупыми губками, чтобы сжать выступы вместе и освободить их.

При сборке нажмите выступы в их отверстия на плате интерфейса до щелчка.

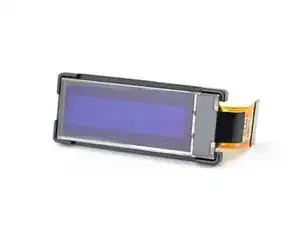

Снимите дисплей.

При сборке убедитесь, что кабель дисплея продет через вырез на плате интерфейса.

Остался только дисплей.
